Calorex PPT12 - 3 Tuyauterie

Page 8
Manuel d’utilisation
PRO-PAC 8/12/16/22 LX/LY
SLIMLINE
Calorex Heat Pumps Ltd. The Causeway, Maldon, Essex CM9 4XD, UK
SD638150 ISSUE 11
®

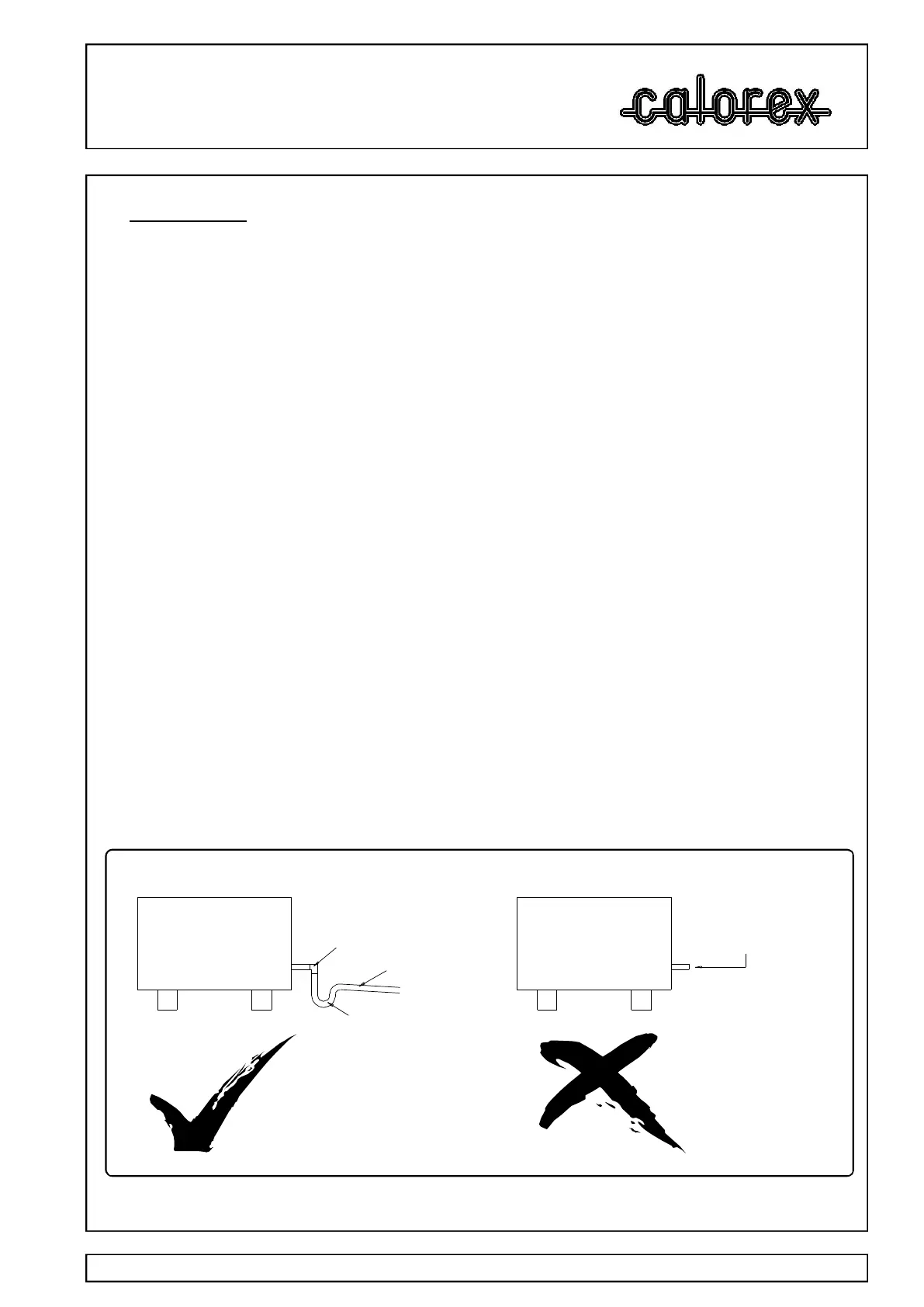

ECOULEMENT
CORRECT POUR LE
CONDENSAT
RACCORD COUDE
SIPHON
CHUTE ADEQUATE
IL FAUT EVITER CE TYPE
D'INSTALLATION
ECOULEMENT
INCORRECT POUR
LE CONDENSAT
3.0 TUYAUTERIE
a Les pompes à chaleur CALOREX de la gamme "PRO-PAC" possèdent des
raccords entrée/sortie d’eau d’un diamètre de 1½ pouces ou 50 mm femelle
à coller.
La machine est équipée de bouchons fixés sur les raccords hydrauliques.
Ceux-ci doivent être enlevés avant que l'appareil soit installé. Voir châpitre
3.2.
b La pompe à chaleur doit être impérativement connectée avec une vanne By-
pass pour pouvoir être isolée en cas de service.
c La pompe à chaleur Calorex doit être raccordée après le système de filtra-
tion sur le tuyau retour d’eau vers la piscine. Si un réchauffeur existant est
conservé, la pompe à chaleur Calorex doit être raccordée entre le filtre et
l'autre réchauffeur. (Voir châpitre 3.2).
d Des vannes détachables doivent être installées à côté de la pompe à
chaleur.
e Si la pompe à chaleur est installée à un niveau inférieur à l'eau du bassin,
des vannes anti-retour doivent être installées.
f Un bac de vidange à la base de la machine être intégré pour recueillir les
condensats provenant des ailettes de l'évaporateur. Ce condensât doit être
dirigé vers un drain via un tuyau d'évacuation à usage domestique. Dans ce
cas, on devra donc vérifier que la pompe à chaleur Calorex est de niveau
pour que les condensats puissent s'écouler librement et ne pas déborder par
dessus les bords du bac à l'intérieur de la machine. (Voir dessous).
