2.4 - LUFTSTRÖMUNG

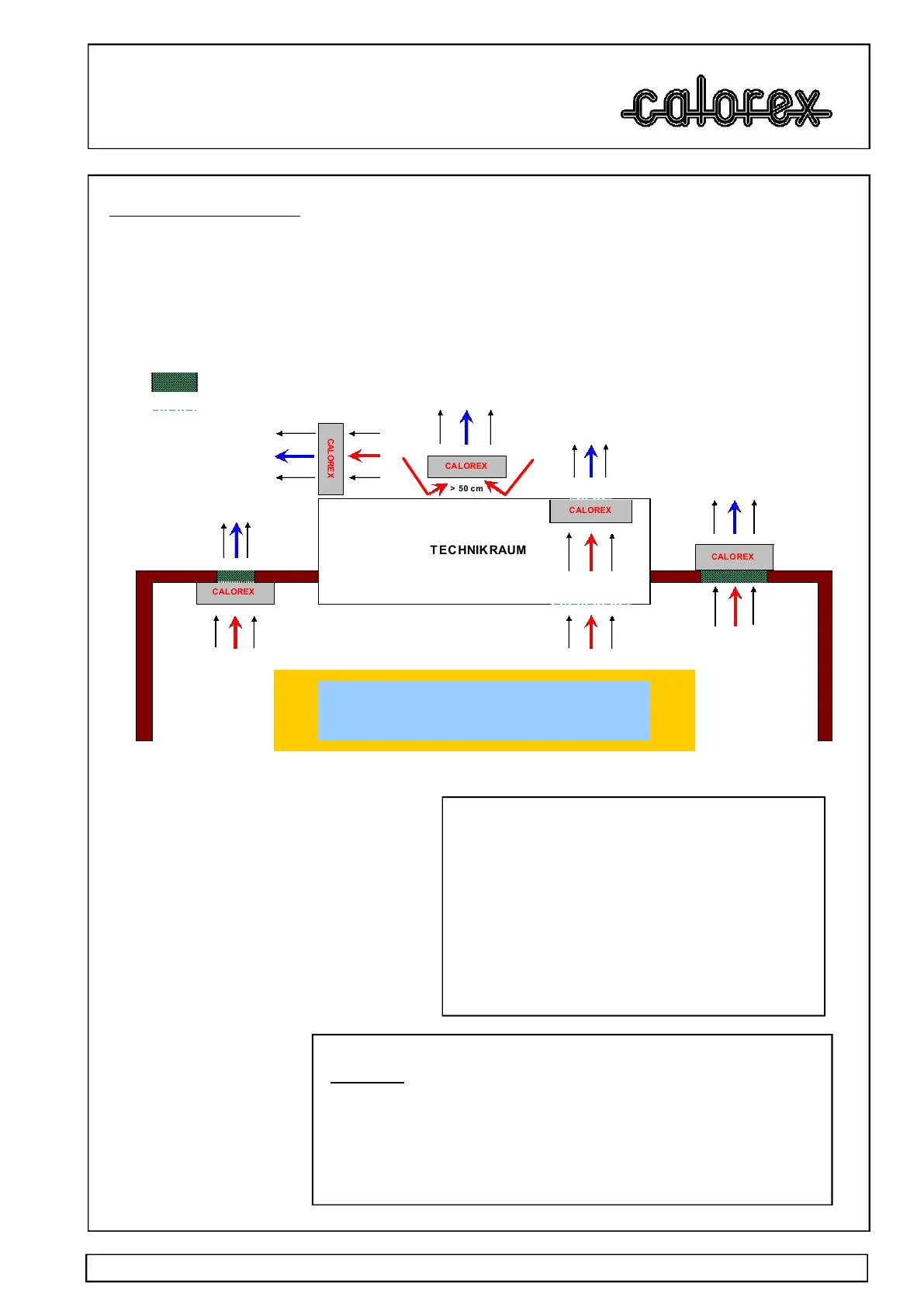

MÖGLICHE STELLUNGEN FÜR EINE CALOREX W ÄRMEPUMPE
Angepasste Öffnung
Angepasste Öffnung
> 50 cm
TECHNIKRAUM
MAUER MAUER
SCHW IMMBAD / SPA
CALOREX
CALOREX
CALOREX
CALOREX
CALOREX
Eine korrekte Luftströmung ist in jedem Falle sicherzustellen: d.h. Einlass
und Auslass dürfen nicht behindert werden (müssen frei zugänglich sein)
und es ist zu gewährleisten, dass keine Abluft in den Einlass zurückströmen
kann (siehe unten).
Die benötigte freie Fläche für den Luftstrom zu
und von Wärmepumpe(n) bei Installation in
einem geschlossenen Bereich oder wo Luft
durch eine W and geführt wird muss
berücksichtigt werden.
Die freie Fläche ist die verfügbare Öffnung
(Gitter, usw.), wodurch die Luft strömen kann.
MODELL
Einlass Auslass
PPT8 0.157 0.168
PPT12 0.264 0.168
PPT16 0.322 0.173
PPT22 0.322 0.173
Tabelle 1
Min. Freibereich in m²
Hinweis:
Wenn mehrere Geräte in einem geschlossenen Bereich
installiert werden, dann können die für die einzelnen Geräte benötigten
Einlassfreibereiche zu einer einzigen Einlassöffnung zusammengefasst
werden. ABER - die Abluft von den einzelnen Geräten muss getrennt
geh alten werden und d arf n icht zu einem g emeinsamen
Rohrleitungssystem zusammengefasst werden.
