10

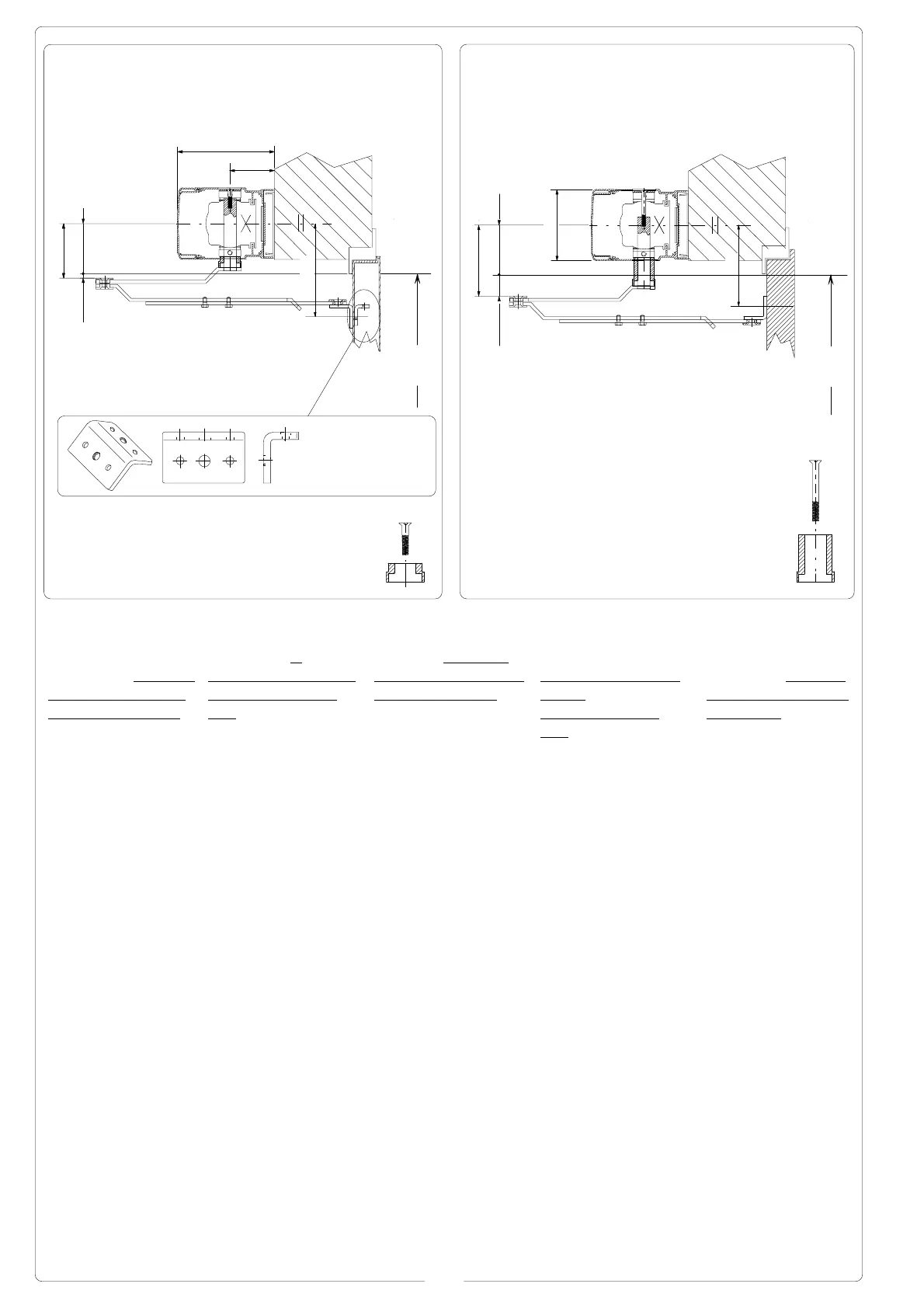

Applicazione su porte inferiori a 2.5 m.
Installation on doors with height less than 2.5 m.
Application sur portes de moins de 2.5 m.
Anbringung bei unter 2.5 m hohen Türen.
Aplicación en puertas inferiores a 2.5 m.
Applicazione su porte superiori a 2.5 m.
Installation on doors with height exceeding 2.5 m.
Application sur portes de plus de 2.5 m.
Anbringung bei über 2.5 m hohen Türen.
Aplicación en puertas superiores a 2.5 m.
The mounting point
for the gear motor is
determined
in
reference to top edge
of the passageway
(Lp). During
operation, the
transmission levers
must pass below the
top edge of the
passageway. Be sure
to respect the
minimum distances
indicated on the
examples. Also, pay
special attention to
the height of the door:
if the door is less than
2.5 metres tall, the
gap (Lp) between
upper edge of the
door and the arm
must be at least 30
mm (see figure). In
this case, use the
bushing and
oversized screw (M6
x 60, UNI5933)
supplied with the unit.
Il punto di fissag-
gio del
motoriduttore, fa
riferimento
al bordo
inferiore della luce
di passaggio (Lp).
Le leve di trasmis-
sione, nell'aziona-
mento dell'anta,
devono passare
sotto tale ingom-
bro. Rispettare le
distanze minime
riportate negli
esempi facendo
attenzione alle
altezze del vano.
Nel caso di altezze
inferiori ai 2,5
metri, la luce (Lp)
non deve essere
inferiore ai 30 mm,
vanno perciò
utilizzate la boccola
e la vite maggiorate
in dotazione
(M6x60 UNI 5933).
Le point de fixation
du motoréducteur
se réfère
au board
inférieur de l'espace
de passage (Lp).
Quand le vantail est
actionné, les leviers
de transmission
doivent passer sous
cet encombrement.
Respecter les
distances minimales
reportées dans les
exemples en faisant
attention aux
hauteurs de
l'espace. En cas
d'hauteurs
inférieures à 2,5 m,
le passage (Lp) ne
doit pas être
inférieur à 30 mm, il
faut donc utiliser la
bague et la vis
majorées fournies
avec le matériel (M6
x 60 UNI5933).
El punto de fijación
del motorreductor
toma como
referencia
el borde
inferior de la luz de
paso (Lp). Las
palancas de
transmisión, en el
accionamiento de
la puerta, deben
pasar por debajo
de dicha zona.
Respetar las
distancias mínimas
indicadas en los
ejemplos prestan-
do atención a las
alturas del vano. En
el caso de alturas
inferiores a 2,5 m,
la luz (Lp) no debe
ser inferior a 30
mm, por lo tanto es
preciso utilizar el
casquillo y el
tornillo
sobredimensionados
(M6x60 UNI5933).
Als Bezugspunkt für
die Montage des
Getriebemotors dient
der untere Rand der
lichten
Durchgangshöhe
(Lp). Die
Antriebshebel
müssen während der
Türbewegung bzw.
des Türantriebs
ungehindert darunter
passieren können.
Die in den
Montagebeispielen
angegebenen
Mindestabstände und
die Höhe der
Türöffnung sind
unbedingt einzuhalten
bzw. zu beachten. Bei
unter 2,5 m liegender
Türhöhe muß der
lichte (Lp) Abstand
Mindestens 30 mm
betragen und es sind
daher die zum
Lieferumfang
gehörende
überdimensionierte
Buchse und die
überdimensionierte
Schraube (M6 x 60
UNI5933) zu
verwenden.
Con spessoramento abbassato vite M6x35
M6x35 screws for lowered shimming
Avec cale abaissée vis M6x35
Mit verkürztem Distanzstück Schraube M6x35
Con arandela distanciadora baja tornillo M6x35
Con spessoramento lungo vite M6x60
M6x60 screws for long shimming
Avec cale longue vis M6x60
Mit langem Distanzstück Schraube M6x60
Con arandela distanciadora alta tornillo M6x60
L p
80
min. 10
min. 90
147
71
155
L p
80
min. 30
133
min. 110
114
Scontro di fissaggio
Fixing ward
Butee de fixation
Gegenstück
Controplaca de fijación
