CAME FTL Series

CX/OFF
1 PWR
C1/ON PRG
7
3P
UNI 6955
3,9 x 9,5
Pag. 26 - Manuale FA00995-IT - 01/2018 - © CAME S.p.A. -
Istruzioni originali

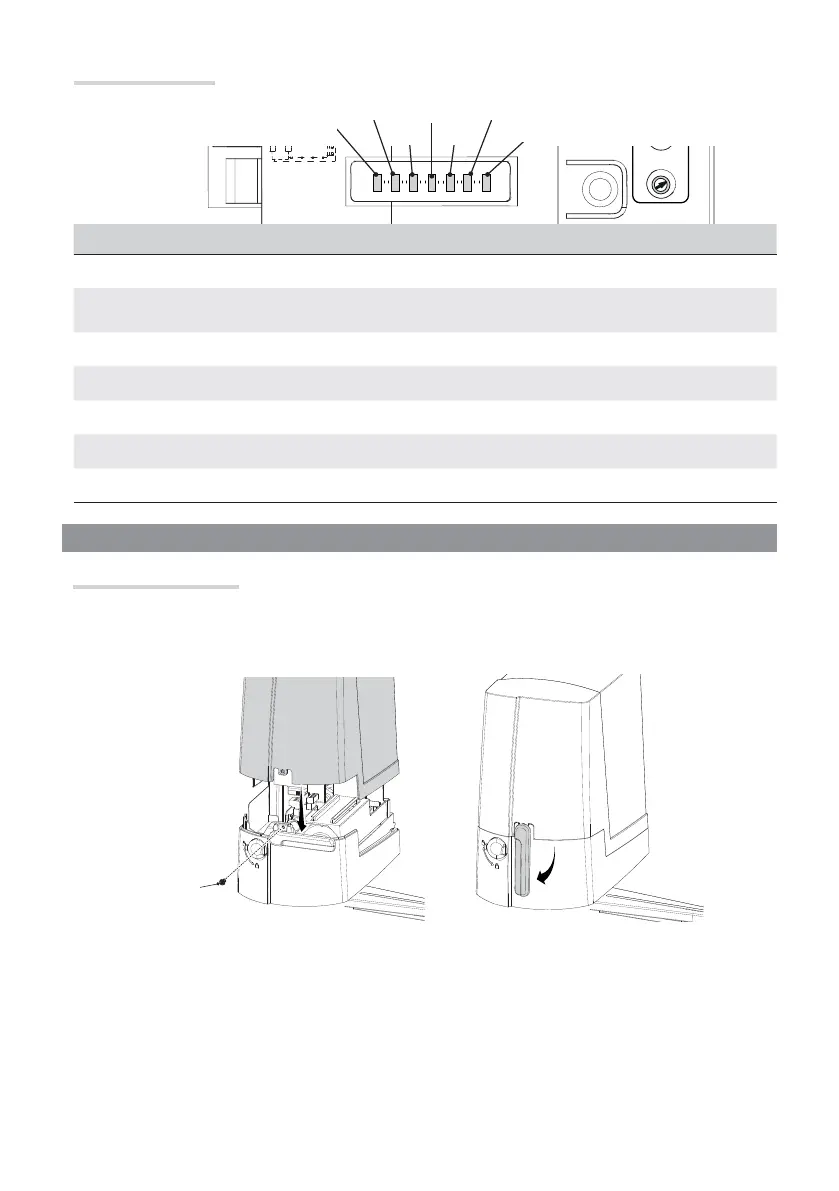

OPERAZIONI FINALI
LED di segnalazione
Fissaggio del coperchio
Terminati i collegamenti elettrici e la messa in funzione, inserire il coperchio sull'automazione, fissarlo con la
vite e riposizionare la leva di sblocco.
LED Descrizione
PWR (Verde)
Segnala la tensione presente nella scheda elettronica.
PRG (Rosso)
Segnala le fasi di programmazione delle funzioni, il tempo di attesa della chiusura automatica ed
eventuali errori/anomalie .
1 (Giallo) Segnala che il contatto 1-2 (NC) è aperto (pulsante di STOP).
3P (Giallo) Segnala che il contatto 2-3P (NO) è chiuso (pulsante di apertura parziale).
7 (Giallo) Segnala che il contatto 2-7 (NO) è chiuso (pulsante di comando).
C1/ON (Giallo) Segnala che il contatto 2-C1 (NC) è aperto (fotocellule) / Funzione abilitata.
CX/OFF (Giallo) Segnala che il contatto 2-CX (NC) è aperto (fotocellule) / Funzione disabilitata.
