CAME FTL Series

UNI 6955
3,9 x 13
C max
310 max
A
B
120 min
27,5
Pag. 27 - Manuale FA00995-IT - 01/2018 - © CAME S.p.A. -
Istruzioni originali

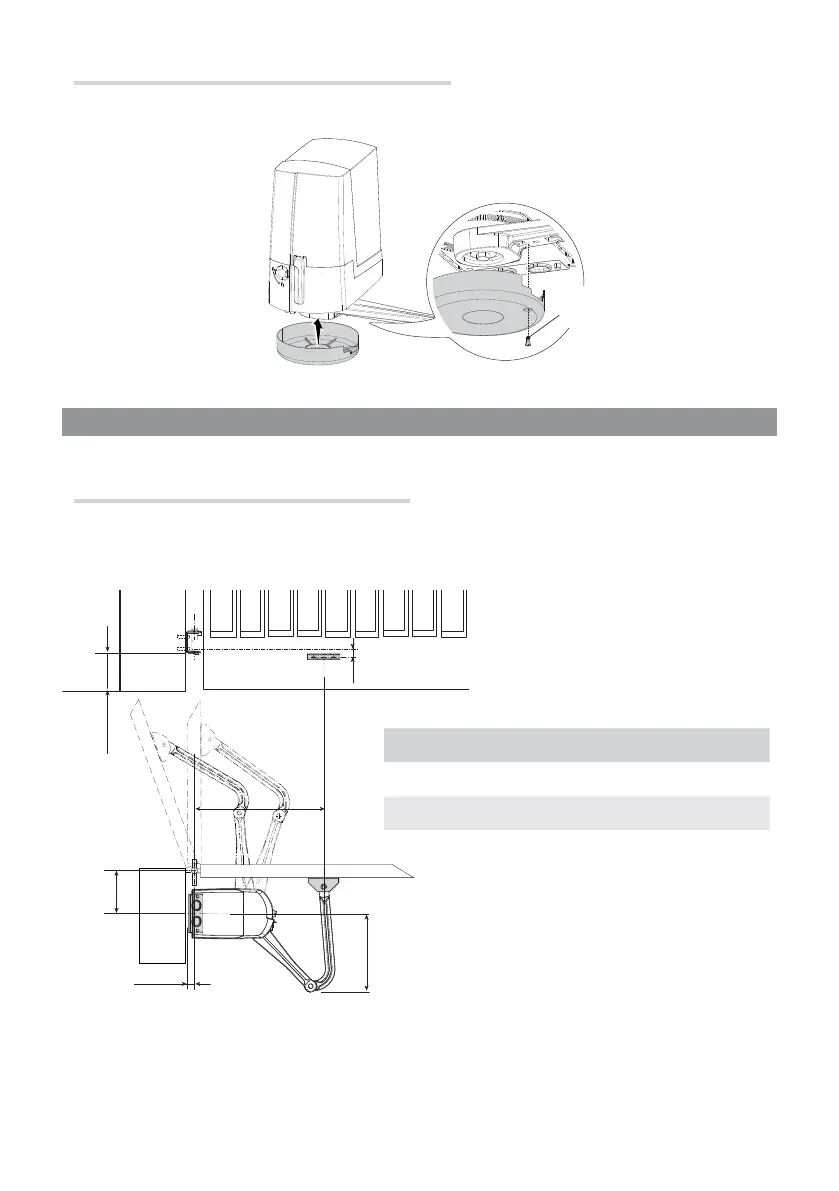

Fissaggio della protezione del braccio di trasmissione
Inserire la protezione sotto l'automazione e fissarla al braccio di trasmissione con la vite.
INSTALLAZIONE E COLLEGAMENTI PER APERTURA VERSO L’ESTERNO
Di seguito, le uniche operazioni che variano rispetto all’installazione standard:
Fissaggio delle staffe e dimensioni applicazione
Determinare il punto di fissaggio della staffa cancello e ricavare il punto di fissaggio della staffa pilastro,
rispettando le quote riportate nel disegno e nella tabella.
Apertura anta (°) A B C max
90 140 420 60
110 140 420 60
⚠
Attenzione! Se non ci sono le battute d’arresto, è obbligatorio fissare i fermi.
