7
FP202800, FP202900, FP202897, FP202999DB, and FP202999DQ
18 Sp
Compresores Sin Aceite
Informaciones
Generales de Seguridad
(Continuación)
2. Siga todos los códigos de seguridad
laboral y electricidad establecidos
en su país, por ejemplo los de la NEC
y OSHA en EUA.
3. Este compresor sólo debe ser usado
por personas que estén bien
familiarizadas con las reglas de
seguridad y de manejo.
4. Mantenga a los visitantes alejados y
NUNCA permita la presencia de
niños en el área de trabajo.
5. Siempre use anteojos de
seguridad y protéjase los
oídos para operar el
cabezal o el compresor.
6. No se encarame sobre el cabezal, ni
lo use para sostenerse.
7. Antes de cada uso, inspeccione el
sistema de aire comprimido y los
componentes eléctricos, para ver si
están dañados, deteriorados,
desgastados o tienen fugas. Repare
o reemplace las piezas dañadas
antes de usar el equipo.
8. Chequée todas las conexiones
frecuentemente para cerciorarse de
que estén bien apretadas.
Los motores, equipos
eléctricos y controles pueden
ocasionar arcos eléctricos que
encenderían gases o vapores
inflamables. Nunca opere o repare el
compresor cerca de gases o vapores
inflamables. Nunca almacene líquidos o
gases inflamables cerca del compresor.
Las piezas del compresor
podrían estar calientes,
inclusive cuando la unidad esté
apagada.
9. Mantenga los dedos alejados del
compresor cuando esté funcionando;
las piezas en movimiento o calientes,
le ocasionarían heridas y/o
quemaduras.
10. Si el equipo comienza a vibrar
excesivamente, APAGUE el motor y
chequéelo inmediatamente para
determinar la razón. Generalmente, la
vibración excesiva se debe a una falla.
11. Para reducir el peligro de incendio,
mantenga el exterior del motor
libre de aceite, solventes o exceso
de grasa.
Nunca
debe
desconectar o tratar de ajustar las
válvulas de seguridad. Igualmente,
debe evitar que se le acumule pintura u
otros materiales.
¡Nunca trate de reparar o
modificar el tanque! Si lo
suelda, taladra o modifica de cualquier
otra manera, el tanque se debilitará y
se podría dañar, romperse o explotar.
Siempre remplace los tanques
desgastados, rotos o dañados.
Drene el
tanque
diariamente.
13. Los tanques se oxidan debido a la
acumulación de humedad y ésto
debilita el tanque. Asegúrese de
drenar el tanque a diario y de
inspeccionar periódicamente para
detectar condiciones de peligro
como la formación de óxido y
corrosión.
14. La circulación rápida de aire podría
levantar polvo y desperdicios
dañinos. Siempre libere el aire
lentamente para drenar el tanque o
liberar la presión del sistema.
15. Uso de interior solamente.
16. Para reducir el riesgo de choque
eléctrico, no exponer a la lluvia.
Guarde bajo techo.
PRECAUCIONES PARA ROCIAR
Nunca rocíe materiales
inflamables cerca de llamas al
descubierto o fuentes de ignición
incluyendo el compresor.
16. No fume mientras esté rociando
pintura, insecticidas u otras
substancias inflamables.
17. Use una máscara/
respirador cuando vaya
a rociar y siempre rocíe
en un área bien
!
ADVERTENCIA
!
ADVERTENCIA
!
PRECAUCION
!
ADVERTENCIA
ventilada para evitar peligros de
salud e incendios.
18. Nunca rocíe la pintura y otros
materiales, directamente hacia el
compresor. Coloque el compresor lo
más lejos posible del área de trabajo,
para minimizar la acumulación de
residuos en el compresor.
19. Al rociar o limpiar con solventes o
químicos tóxicos, siga las
instrucciones del fabricante de
dichos químicos.
Instalación
COLOCACION
Es de suma importancia uso el compresor
en un llugar limpio y bien ventilado
donde la temperatura ambiente no sea
mayor de 38˚ C (100˚F).
Se requiere un espacio mínimo de 45,7
cm (18 pulgadas) entre el compresor y
la pared, ya que los objectos podrían
obstruir el paso de aire.
No
coloque
la entrada de aire del compresor cerca
de áreas con vapor, vapores de pintura,
chorros de arena o cualquier otra
fuente de contaminación. Los
desperdicios dañarán el motor.
CONEXION A TIERRA
1. Este producto está diseñado para
circuitos nominales de 120 voltios y
tiene un enchufe para conexión a
tierra similar al de la Figura 1.
Cerciórese de conectarlo a un
tomacorrientes cuya configuración
sea similar a la del enchufe. Este
producto se debe conectar a tierra. En
caso de que ocurra un cortocircuito,
ésto evitaría el riesgo de choque
eléctrico al ofrecerle un cable de
desvío a la corriente eléctrica. Este
producto tiene un cordón con un
alambre y terminal de conexión a
tierra. Debe conectarlo a un
For Replacement Parts, Call 1-800-543-6400
Please provide following information:
-Model number
-Serial number (if any)
-Part description and number as shown in parts list
Address parts correspondence to:
Campbell Hausfeld
Attn: Parts Department
100 Production Drive
Harrison, OH 45030 U.S.A.
www.chpower.com
Figura 1 - Méthode de mise à la terre
Terminal
de
conexión
a tierra
Tomacorrientes conectado a tierra
Ref. Ref.
No. Description Part Number Qty. No. Description Part Number Qty.
1 Shroud 1
2 Shroud insert 1
3 On/off switch FP202833AV 1
4 M3x15 screw 6
5 Manifold FP202832AV 1
6 Gauge FP204012AV 1
7 Safety valve V-215102AV 1
8 Rubber cushion, screw,
nut, washer FP202831AV 1
9 Pressure switch FP204836AV 1
10 Check valve FP204827AV 1
11 M4x0.7x6 screw 2
12 M6x1.0x10 screw 4
13 Drain valve D-1403 1
14 Rubber feet (tank) FP202828AV 3
15 Wire (pressure switch to
power switch) FP202827AV 1
16 Power cord FP202826AV 1
17 M3x10 screw 1
18 Pump/motor assembly FP202824AV 1
19 Motor cover 1
20 End cover 1
21 Rubber support 1
22 Rubber feet (motor) 3
23 Wire clip FP202823AV 1
24 Strain relief FP202822AV 1
25 Exhaust tube kit FP202839AV 1
Shroud kit FP202834AV
Motor cover kit FP202835AV
Rubber feet kit FP202836AV
Decal kit FP202837AV
Standard hardware item

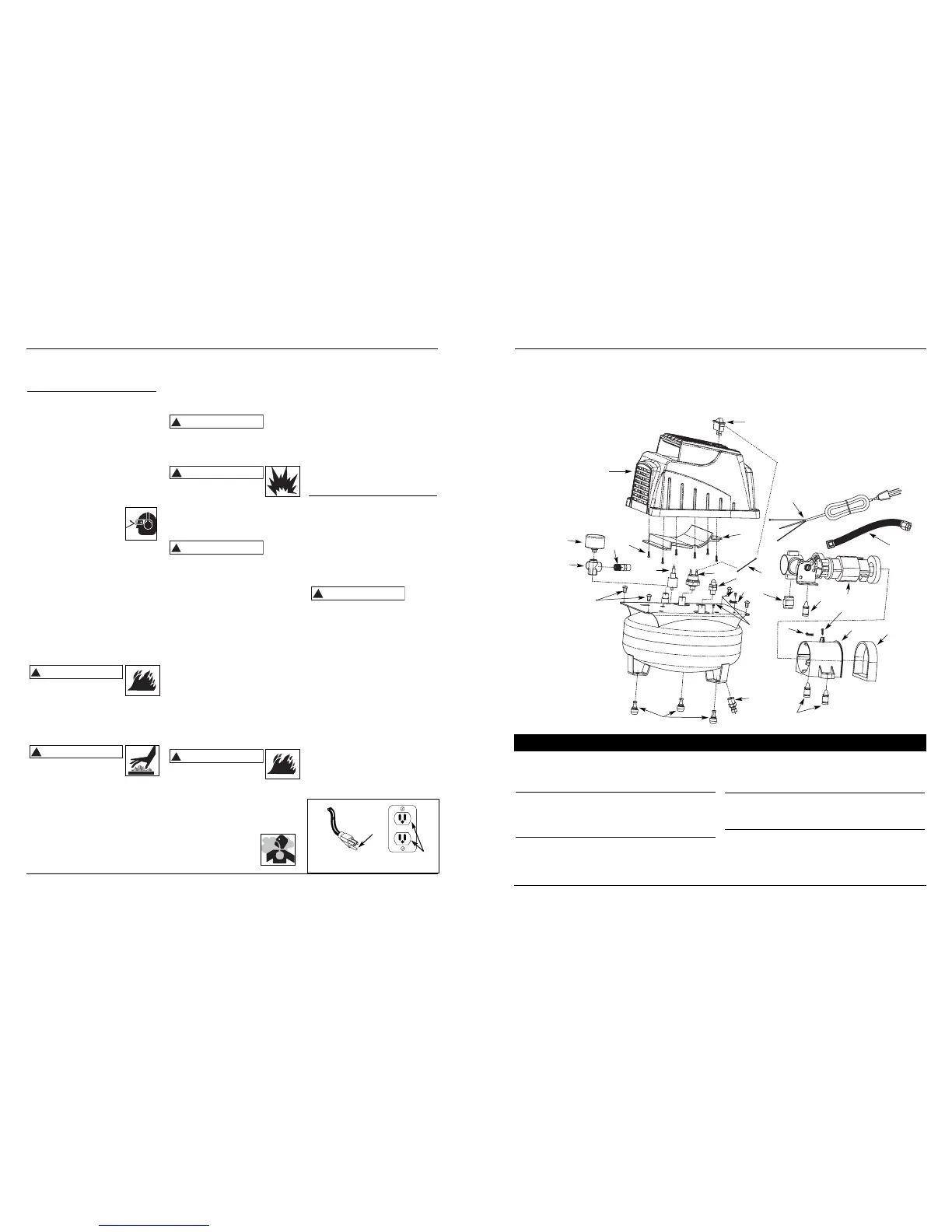

Replacement Parts List
16
1
18
20
19
14
13
22
2
8
9
10
12
4
7
6
5
3
17
15
11
24
21
23
22
25
