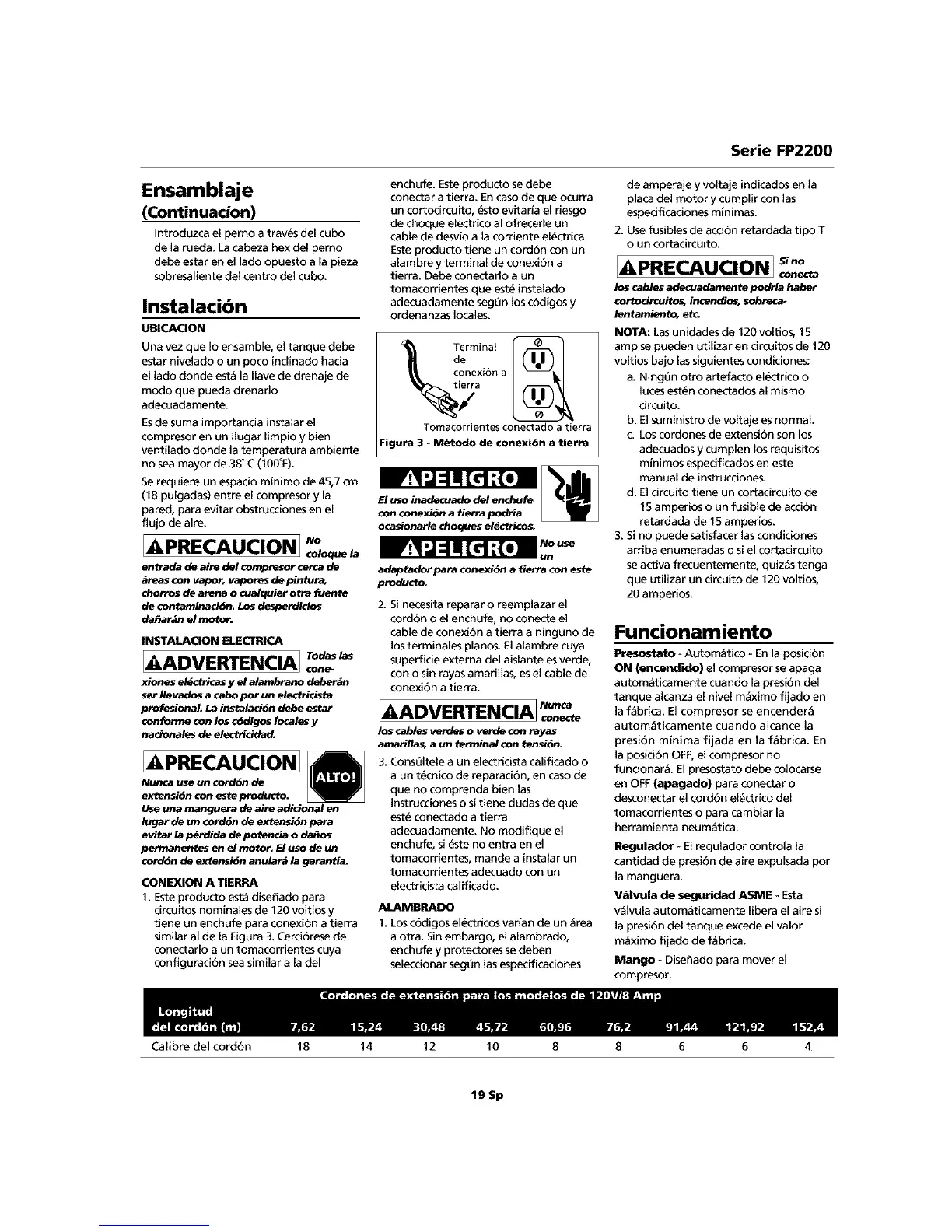

Serie FP2200
Ensamblaje
( Continuacion )
Introduzca el pemo a trav_s del cubo
de la rueda. La cabeza hex del pemo
debe estar en el lado opuesto a la pieza
sobresaliente del centro del cubo.
Instalaci6n
UBICAGON
Una vez que Io ensamble, el tanque debe
estar nivelado o un poco inclinado hacia
el lado donde est_ la llave de drenaje de
modo que pueda drenarlo
adecuadamente.
Esde suma importancia instalar el
compresor en un llugar limpio y bien
ventilado donde la temperatura ambiente
no sea mayor de 38° C (100°F).
Se requiere un espacio minimo de 45,7 cm
(18 pulgadas) entre el compresor y la
pared, para evitar obstrucciones en el
flujo de aire.
IAPRECAUCIONI No
coloque la
enf_ada de aire del compresor cerca de
_reas con vapor, vapores de pintur_
chonos de arena o cualquier otra fuente
de contaminacibn. LOSdesperdl'cios
da_ar_n el motor.
INSTALACION ELECTRICA
[JIADVERTENCIAI rod._,_
cone-
xiones el_ricas y el alambrano deber_n
ser Ilevados a cabo por un electricista
profesional. La instalaci6n debe estar
conforme con losc6digos locales y
nacionales de electricidad.
IAPRECAUCIONI
Nunca use un cord6n de
extensi6n con este producto.
Useuna manguera de aire adicional en
lugar de un cord6n de extensi6n para
evitar la p_dida de potencia o da_os
permanentes en el motor. El USOde un
cord6n de extensi6n anular_ la garantla.
CONEXION A TIERRA
I. Este producto est_ disehado para
circuitos nominales de 120 voltios y
tiene un enchufe para conexi6n a tierra
similar al de la Figura 3. Cerci6rese de
conectarlo a un tomacorrientes cuya
configuraci6n sea similar a la del
enchufe.Esteproducto sedebe
cone(tara tierra.En casK)de que ocurra
un cortocircuito,_to evitariaelriesgo
de choque el_,ctricoalofrecerleun
cablede desvioa lacorrienteel_ctrica.
Este producto tiene un cord6n con un
alambre y terminal de conexi6n a
tierra. Debe conectarlo a un
tomacorrientes que est_ instalado
adecuadamente segOn los c6digos y
ordenanzas locales.
[ _ Term_na_
conexi6n a
Tomacorrientes conectado a tierra
F gura 3 - M_todo de conex 6n a t erra
El uso inadecoado del enchufe _
con conexi6n a tierra podrla
ocasionarle cho_es el_fricos.
adaptador para conexi6n a tierra con este
producto.
2. Si necesita reparar o reemplazar el
cord6n o el enchufe, no conecte e]
cable de conexi6n a tierra a ninguno de
losterminales planos. El alambre cuya
superficie externa del aislante esverde,
con o sin rayas amaril]as, es el cable de
conexi6n a tierra.
[AADVERTENCIAI _
lOScables verdes o verde con rayas
amarillas, a un terminal con tensi6n.
3. Const_Itele a un electricista calificado o
a un t_cnico de reparaci6n, en caso de
que no comprenda bien las
instrucciones o si tiene dudas de que
est_ conectado a tierra
adecuadamente. No modifique el
enchufe, si _ste no entra en el
tomacorrientes, mande a instalar un
tomacorrientes adecuado con un
electricista calificado.
ALAMBRADO
I. Los cbdigos el_ctricos varian de un _rea
a otra. Sin embargo, el alambrado,
enchufe y protectores se deben
seleccionar segOn las especificaciones
de amperaje y voltaje indicados en la
placa del motor y cumplir con las
especificaciones minimas.
2. Use fusibles de acci6n retardada tipo T
o un cortacircuito.
[APRECAUCIONI S,no
conecta
los cables adecuadamente podria haber
cortocircuito_ incendios, sobreca_
lentamiento, etc.
NOTA: Las unidades de 120 voltios, I 5
amp se pueden utilizar en circuitos de 120
voltios bajo las siguientes condiciones:
a. Ning_n otto artefacto el_trico o
]ucesest_n conectados al mismo
circuito.
b. El suministro de voltaje es normal.
c. Los cordones de extensi6n son los
adecuados y cumplen los requisitos
minimos especificados en este
manual de instrucciones.
d. El circuito tiene un cortacircuito de
15 amperios o un fusible de acci6n
retardada de 15 amperios.
3. Sino puede satisfacer las condiciones
arriba enumeradas o si el cortacircuito
seactiva frecuentemente, quiz_s tenga
que utilizar un circuito de 120 voltios,
20 amperios.
Funcionamiento
Presostato - Autom_tico - En la posici6n
ON (encendido) el compresor seapaga
autom_ticamente cuando la presi6n del
tanque alcanza el nivel m_ximo fijado en
]af_brica. El compresor se encender_
autom_ticamente cuando alcance la
presi6n minima fijada en la f_brica. En
]a posici6n OFF,el compresor no
funcionar_. El presostato debe colocarse
en OFF (apagado) para conectar o
desconectar el cord6n el_ctrico del
tomacorrientes o para cambiar la
herramienta neum_tica.
Regulador - El regulador controla la
cantidad de presi6n de aire expulsada por
]a manguera.
Vlilvula de seguridad ASME - Esta
v_Ivula autom&ticamente libera el aire si
]a presi6n del tanque excede el valor
m_ximo fijado de f&brica.
Mango - Disehado para mover el
compresor.
Calibre del cord6n 18 14 12 10 8 8 6 6 4
19 Sp
