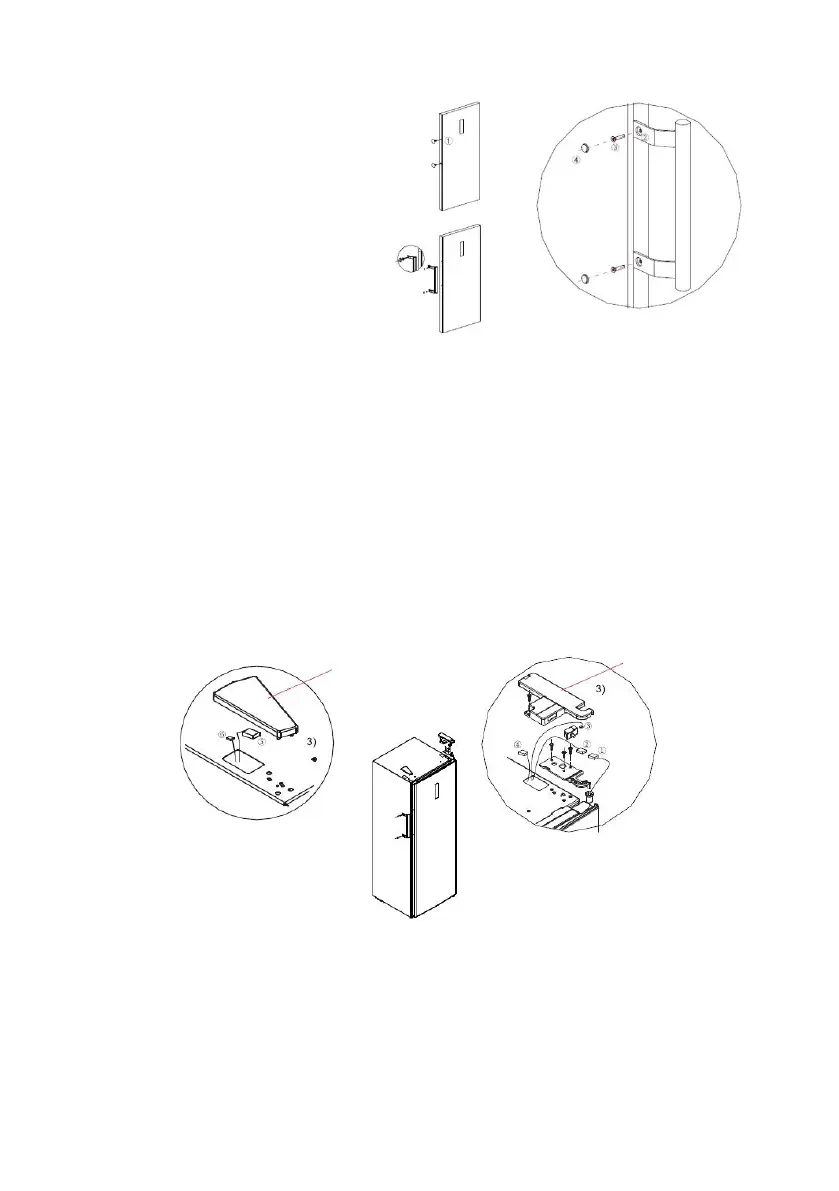

FASI DI MONTAGGIO
Utensili necessari: cacciavite a croce
1. Rimuovere i tappi dei fori delle viti (1)
dallo sportello e avvitare saldamente le
viti (3) nei fori delle viti (2) con un
cacciavite a croce.
2. Applicare i tappi dei fori delle viti (4) sui
fori delle viti della maniglia.
3. Per lo smontaggio, effettuare la
procedura all'inverso.
*L'immagine qui sopra è solo per riferimento. La configurazione effettiva dipenderà dal prodotto fisico o
dalla dichiarazione del distributore
REVERSIBILITÀ DELLO SPORTELLO
Utensili necessari: cacciavite a croce, spatola, cacciavite a lama sottile, chiave a cricchetto 5/16'' e nastro per
mascheratura
1.
Spegnere il frigorifero e togliere tutti gli oggetti dai vassoi dello sportello.
2.
Smontare i tappi dei fori delle viti, le viti e la maniglia, quindi rimuovere i tappi in plastica dei fori
delle viti dall'altro lato.
3.
Smontare il coperchio della cerniera superiore, le viti e la cerniera superiore, quindi rimuovere il
coperchio dei fori dall'altro lato. Scollegare il connettore di cablaggio sul lato destro della parte
superiore del frigorifero.
4.
Smontare lo sportello e la cerniera inferiore destra (asta della cerniera, piedino regolabile e cerniera),
smontare la cerniera inferiore destra, montare l'asta della cerniera e il piede regolabile sull'altro lato
della cerniera, quindi montare la cerniera sull'altro lato del frigorifero
Coperchio del foro
della vite
