146

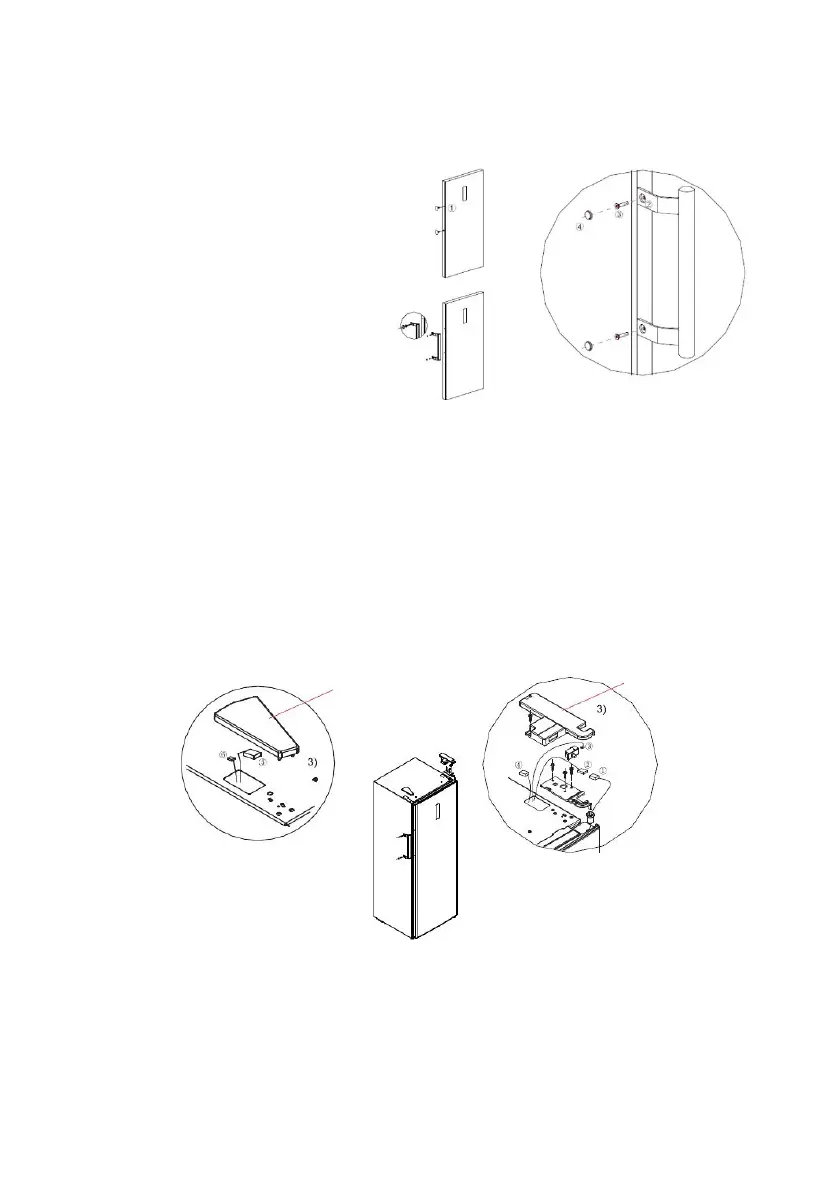

ETAPAS DE MONTAGEM
Ferramentas necessárias: chave de fenda
1. Remova as tampas dos orifícios dos para-
fusos (1) da porta e use a chave de fendas
para fixar os parafusos (3) no orifício do
parafuso (2) firmemente.
2. Monte as tampas dos orifícios dos para-
fusos (4) no orifício do parafuso da pega.
3. A operação inversa é para desmontar.
* A imagem acima serve apenas de
referência. A configuração atual depende do
produto físico ou da indicação pelo
distribuidor
REVERSIBILIDADE DA PORTA
Ferramentas necessárias: chave de fenda, espátula, chave de fenda fina, chave de bocas de 5/16'
e roquete, fita de pintor
1.
Desligue o frigorífico e remova todos os objetos das prateleiras da porta.
2.
Desmonte as tampas dos orifícios dos parafusos, parafusos e pega, e remova as tampas de plástico dos
orifícios dos parafusos do outro lado.
3.
Desmonte a tampa da dobradiça superior, parafusos e dobradiça superior, e remova a tampa do
orifício do outro lado. Desligue o conector da cablagem no lado direito da parte de cima do frigorífico.
4.
Desmonte o conjunto de dobradiças inferiores da porta e direita (eixo da dobradiça, pé ajustável e
dobradiça), desmonte o conjunto da dobradiça inferior direita e monte o eixo da dobradiça e o pé
ajustável no outro lado da dobradiça, em seguida, monte o conjunto da dobradiça no outro lado do
frigorífico
Tampa do orifício
do parafuso
