7
ITA
+0300046IE - rel. 1.2 - 14.01.2021
1. DESCRIZIONI DEI PRODOTTI
1.1 Usi previsti / Applicazioni
I sensori di rilevamento perdite della serie GLD monitorano
continuamente l’aria nell’ambiente (interna o esterna) per rilevare
eventuali perdite di refrigerante.
Questi dispositivi possono essere utilizzati per applicazioni di
refrigerazione (celle frigorifere, sale di congelamento, locali tecnici).
I rivelatori della serie GLD sono disponibili nelle seguenti congurazioni:
• GDWB – Versione integrata
• GDWR – Versione remota
e sono calibrati per rilevare la maggior parte dei refrigeranti attualmente
sul mercato.
Gli elementi sensibili sono costruiti utilizzando la tecnologia a
semiconduttori (SC) o la tecnologia a infrarossi (IR).
Entrambe le versioni sono dotate di viti per il montaggio a parete e di
uno stilo magnetico.
Per la versione remota viene fornito anche un cavo RJ45.
I rilevatori della serie GLD possono essere utilizzati in applicazioni stand-
alone oppure integrati nei controller Carel o nei dispositivi di terze parti.
Il collegamento ai controller Carel viene realizzato utilizzando un’uscita
analogica o digitale oppure un collegamento seriale RS485 Modbus®.
Quando viene rilevata una perdita di refrigerante che supera una certa
concentrazione di allarme, il dispositivo va in stato di allarme (basso o
alto, a seconda del livello di concentrazione superato):
• cambiando il colore interno del LED e la frequenza di lampeggio;
• attivando il cicalino interno;
• attivando un relè interno dedicato (SPDT);
• regolando l’uscita analogica (proporzionalmente alla concentrazione
rilevata);
• segnalando il cambiamento di stato attraverso l’uscita Modbus® RS485
e l’applicazione RILEVA.
Inoltre, è possibile collegarsi al dispositivo attraverso l’app “RILEVA”,
disponibile sia su App Store che su Play Store.
I rilevatori della serie GLD permettono la conformità con gli standard di
sicurezza per la refrigerazione (ASHRAE 15 ed EN 378), attraverso allarmi
visivi e sonori per allertare il personale nel caso di perdita di refrigerante.
AVVERTENZA: Questo strumento non è né certicato né appro-
vato per il funzionamento in atmosfere arricchite di ossigeno.
L'inosservanza può portare ad un'ESPLOSIONE.
AVVERTENZA: Questo strumento non è stato progettato per
garantirne la sicurezza intrinseca durante l’uso in aree classicate
come pericolose (“Direttiva 2014/34/EU ATEX” e “NFPA 70, Hazar-
dous Location”). Per la sicurezza dell’operatore, NON utilizzarlo in
luoghi pericolosi (classicati come tali).

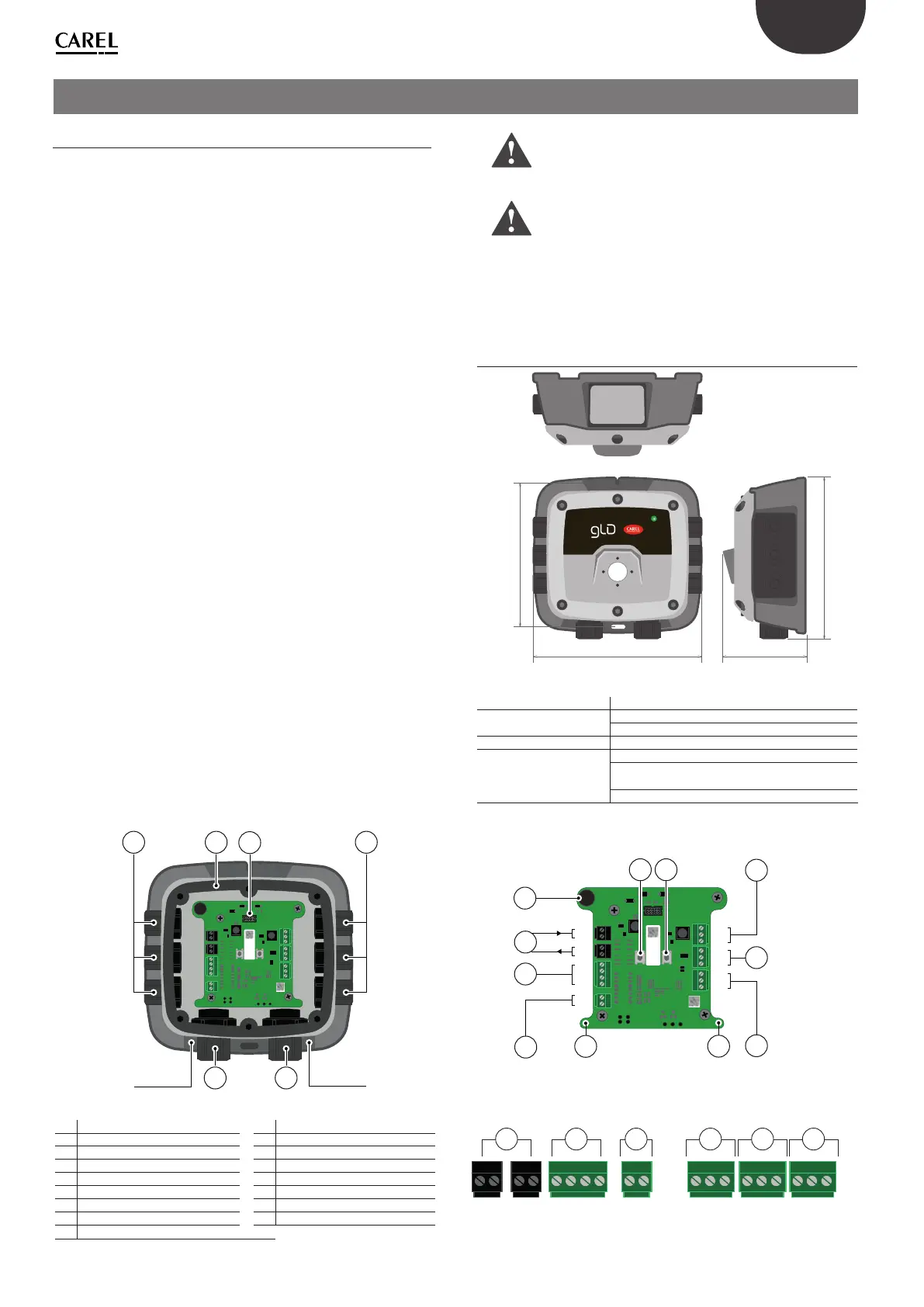

1.2 Rilevatore di perdite di gas, versione
integrata
142 mm
168 mm 81 mm
158 mm
Fig. 1.a
Descrizione contenitore: contenitore in ABS con grado di protezione IP66
Opzioni di potenza 24 Vac
da 19,5 a 28,5 V DC
LED di diagnostica/stato 3 colori: verde, arancione e rosso
Opzioni di segnali di
uscita congurabili
3 relè (allarme alto / allarme basso / anomalia)
1 uscita analogica (da 4 a 20 mA, da 0 a 5 V,
da 0 a 10 V, da 1 a 5 V, da 2 a 10 V)
Uscita digitale (Modbus RS485)
11
1515
2
MAG #2
MAG #1
8
NO
COM
NC
–
+
–
+
NO
COM
NC
B
A
GND
SH
AN+
GND
NO
COM
NC
6
10
7 9
5
13
14
12
11
3
4
IN
OUT
11
1515
2
MAG #2
MAG #1
8
NO
COM
NC
–
+
–
+
NO
COM
NC
B
A
GND
SH
AN+
GND
NO
COM
NC
6
10
7 9
5
13
14
12
11
3
4
IN
OUT
Fig. 1.b
N° Descrizione componente N° Descrizione componente
1 Pressacavi M16 (6) 9 Interruttore tattile n° 2
2 Guarnizione in gomma 10 Uscita relè 3 (ANOMALIA)
3 Cicalino allarme interno 11 Uscita relè 2 (ALTO)
4 Connettori di alimentazione (2) 12 Uscita relè 1 (BASSO)
5 Connessione seriale (Modbus) 13 Interruttore magnetico n° 1
6 Uscita analogica 14 Interruttore magnetico n° 2
7 Interruttore tattile n° 1 15 Pressacavi M20 (2)
8 Connettore cavo piatto (al sensore)
Tab. 1.a
– + – +
B
A
GND
SH
AN+
GND
NC
COM
NO
NC
COM
NO
NC
COM
NO
4 5 10 11 12 6
