Esempio 17:
Si vuole comandare un condizionatore; il comando del
compressore e della resistenza devono fare riferimento ad
un set diurno ed ad un set notturno tramite un timer ester-
no. Questo esempio potrebbe essere valido anche per il
controllo di una cella climatica.
Soluzione: si può fare riferimento ad uno strumento IR
a due uscite. La programmazione avrà come Modo base
C0=7 (o C0=8). Quindi modificato C0=7 si salveranno i
nuovi parametri speciali e funzioni caratteristiche, uscendo
con PRG successivamente. Con P.W.77 si andrà a modifi-
care C33=1: fissando ad esempio OUT1 per la gestione
della resistenza e OUT2 per il compressore.
Questa è la configurazione:
OUT1:
DIPENDENZA=C34=1, TIPO DI USCITA=C35=0
(ON/OFF) o 1 (PWM)
INSERZIONE=C36=-100,
DIFFERENZIALE/LOGICA=C37=+100
OUT2:
DIPENDENZA=C38=1,
TIPO DI USCITA=C39=0,
INSERZIONE=C40=100,
DIFFERENZIALE/LOGICA=C41=-100

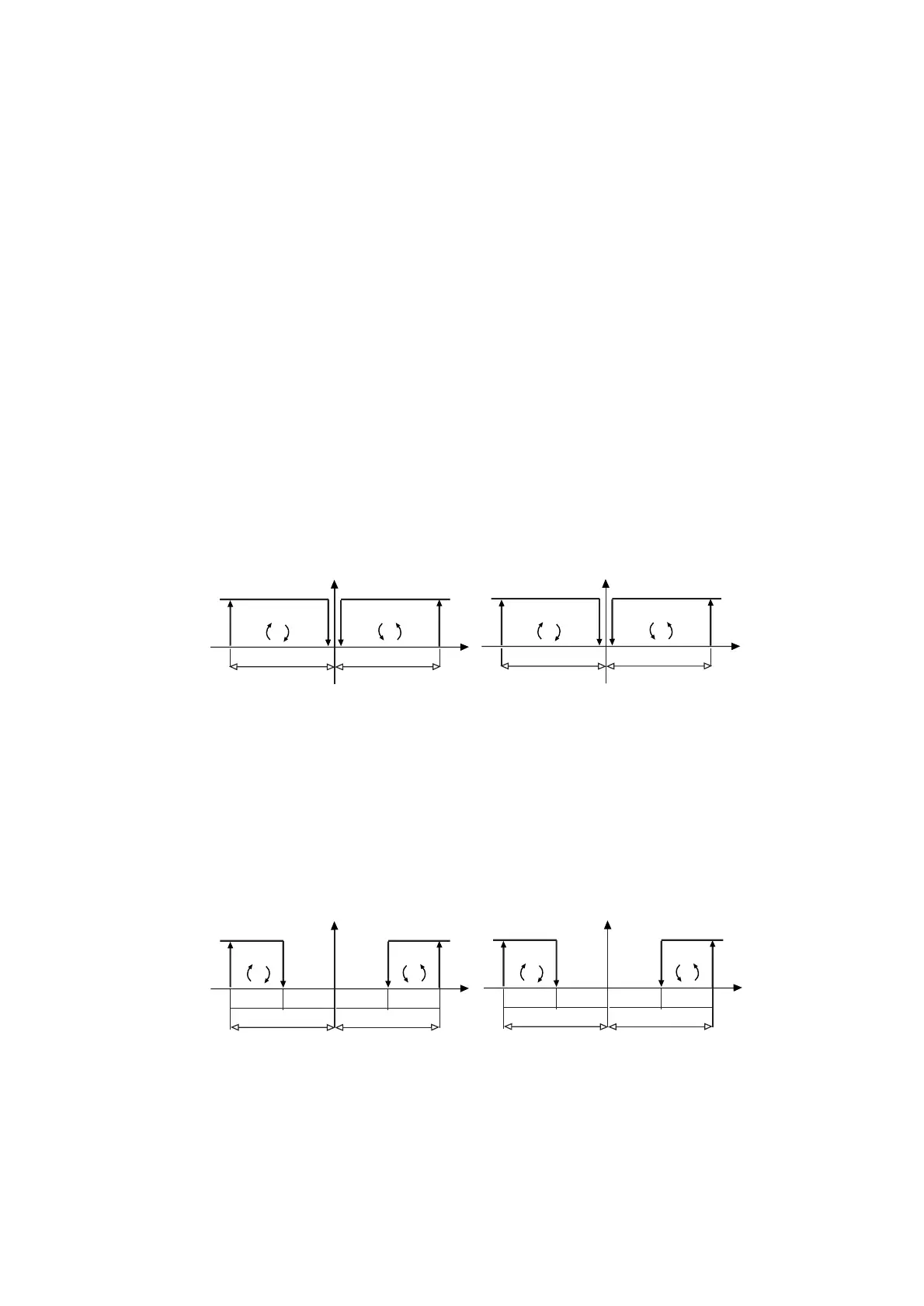

St1-P1 caratterizzano il funzionamento con contatto ester-
no aperto, mentre St2-P2 con contatto chiuso secondo i
diagrammi sotto esposti:
Nota: qualora si voglia introdurre una zona neutra tra l’a-
zione di OUT1 e OUT2 con eventualmente differenziali
diversi basterà ridurre il valore assoluto di DIFFERENZIA-
LE/ LOGICA di una o entrambe le uscite eventualmente
modificando il punto di attacco tramite INSERZIONE.
Vediamo ad esempio come varia lo schema di regolazione
con C37=+50 e C41=-50 (non si può sfruttare P3 in quan-
to il Modo 7 di partenza non lo gestisce).
Example no. 17:
Control of an air-conditioner. Compressor and heater will
work according to different set-points (one for daytime, the
other for the night) on the basis of an external timer.
Solution: you can use a two-output IR controller. Set
C0=7 (or C0=8) and modify the special parameters; then
exit pressing PRG. Use password 77 to set C33=1 so as
to use OUT1 for the heater and OUT2 for the compressor.
The configuration is as follows:
OUT1:
DEPENDENCE=C34=1, TYPE OF OUTPUT=C35=0
(ON/OFF) or 1 (PWM)
ENERGIZATION=C36=-100,
DIFFERENTIAL/LOGIC=C37=+100
OUT2:
DEPENDENCE=C38=1,
TYPE OF OUTPUT=C39=0,
ENERGIZATION=C40=100,
DIFFERENTIAL/LOGIC=C41=-100
St1-P1 determines an external open contact operating
mode; St2-P2 determines an external closed contact ope-
rating mode:
Important: if you need to introduce a neutral zone
between OUT1 and OUT2 and different differentials, just
decrease the absolute value of DIFFERENTIAL/LOGIC of
one or both the outputs. If necessary modify the energiza-
tion point through ENERGIZATION.
Let's see how the control action varies when C37=+50
and C41=-50 (P3 can not be used with Mode 7).
57
