8
“manuale thT” +0300077IE - rel. 1.3 - 11.04.2016
FRE
• pour la connexion série, utiliser du câble blindé tripolaire AWG 20-
22. La longueur du réseau série ne doit pas dépasser 500 m. Pour les
réseaux étendus, monter une résistance de 120 ohms entre les bornes
RX/TX+ et RX/TX- sur le premier et le dernier dispositif, pour éviter tout
éventuel problème de communication.

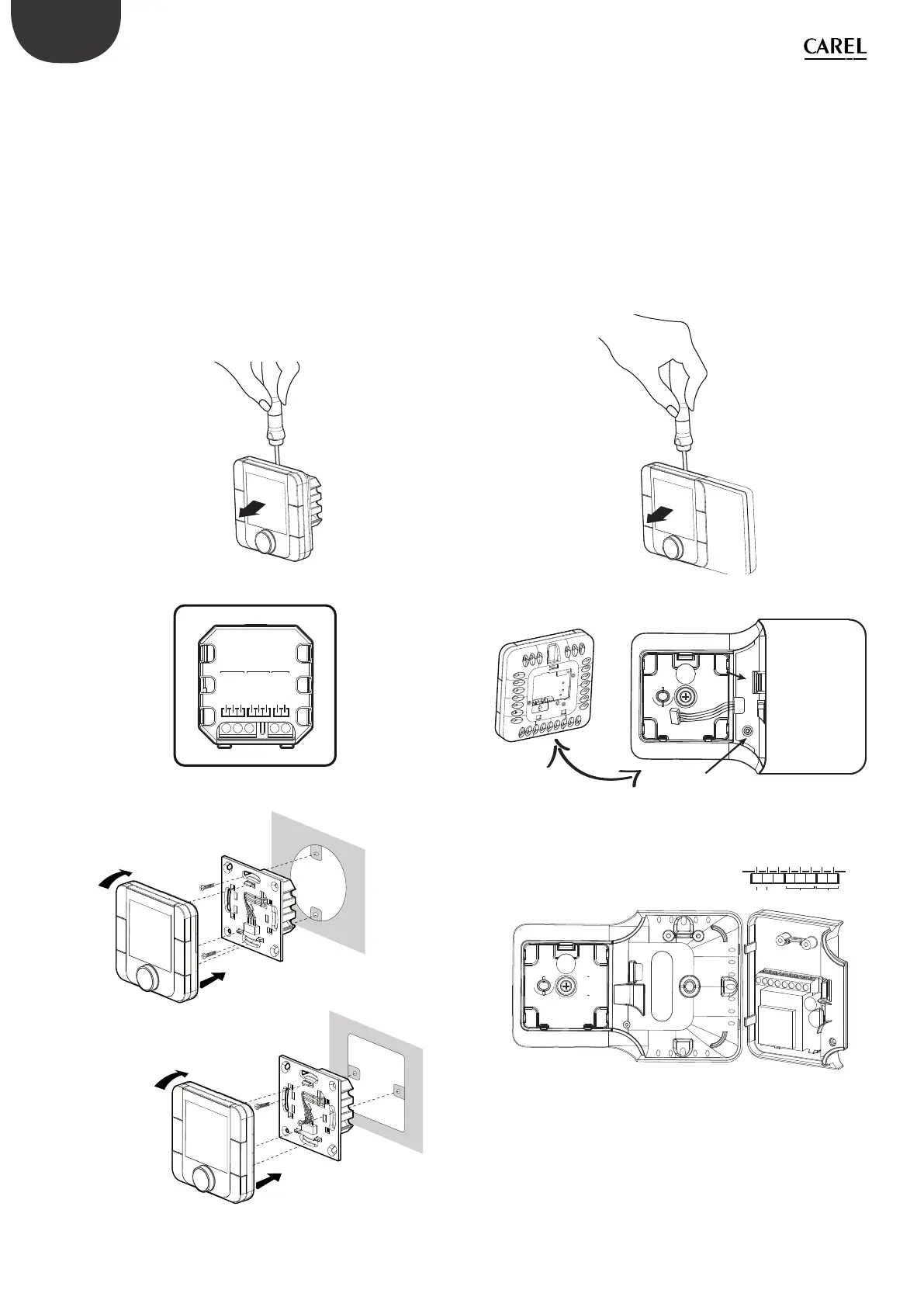

Instructions pour le montage encastré
Pour monter la partie arrière du dispositif, utiliser un boîtier de dérivation
encastré ayant un diamètre minimum de 65 mm et une profondeur
minimale de 31 mm.
1. Séparer la partie avant du thermostat thT de sa partie arrière à l’aide
d’un tournevis ;
2. Faire les branchements électriques conformément au schéma ;
3. Fixer la partie avant du boîtier encastré à l’aide des 2 vis fournies :
4. Enfi n, repositionner correctement le thermostat thT dans sa position
d’origine, puis appuyer dessus pour l’encliqueter correctement.
Démontage
Câblage
GND
Rx+/Tx+
Rx–/Tx–
GND
A
B
N 230V~
L 50/60Hz
NO
NC
Com
Relay
Power
supply
Serial connections
Vue éclatée
click
4
5
6
click
4
5
6
Instructions pour le montage en saillie
1. Séparer la partie avant du dispositif de sa partie arrière à l’aide d’un
tournevis ;
2. Pour ôter le couvercle A1, dévisser la vis A2 et appuyer sur point
d’encastrement ; accéder à la plaque à bornes A3 ;
3. Percer des trous dans la paroi (5 mm de diamètre), et y enfi ler les
chevilles ; visser les vis livrées avec le dispositif, en s’assurant que les
câbles électriques passent par l’ouverture E ;
4. Faire les branchements électriques conformément au schéma ;
5. Refermer le couvercle A1 ; exécuter dans l’ordre inverse les opérations
décrites ci-dessus ;
6. Enfi n, repositionner correctement le thermostat thT dans sa position
d’origine, puis appuyer dessus pour l’encliqueter correctement.
Démontage
b
Dépose du couvercle
A1
A2
A3
A3
E
POWER
SUPPLY
Serial connection
RelayAB
Rx+Tx+
Rx-Tx-
GND
NC
Com
NO
N 250 V~
L 50/60 Hz
Vous pouvez modifi er la rotation de l’écran en déplaçant la base dans les
trois positions possibles :
1. enlever la vis ;
2. enlever la base ;
3. faire pivoter la base et la fi xer dans la position désirée ;
4. serrer la vis.
