Carel thT User Manual

9
“manuale thT” +0300077IE - rel. 1.3 - 11.04.2016
FRE
Démontage
Enfi ler un tournevis dans la rainure de la partie haute, puis appuyer vers
le bas pour enlever l’écran.
Remarques générales
Éviter d’installer le dispositif dans des milieux ayant les caractéristiques
suivantes :
• Humidité relative supérieure à la valeur spécifi ée ;
• Fortes vibrations ou chocs ;
• Exposition à des jets d’eau ;
• Exposition à des atmosphères agressives et polluantes (par ex. : soufre
et vapeur d’ammoniaque, brouillards salins, fumées, etc.) pour éviter
corrosion et/ou oxydation ;
• Puissants parasites magnétiques et/ou de radiofréquences (par ex. :
près d’antennes émettrices) ;
• Exposition à la lumière directe du soleil ou aux agents atmosphériques
en général ;
• Fluctuations amples et rapides de la température ambiante ;
• Environnements où sont présents des explosifs ou des mélanges de
gaz infl ammables ;
• Exposition à la poussière (formation d’une patine corrosive susceptible
d’oxyder et de réduire l’isolation).

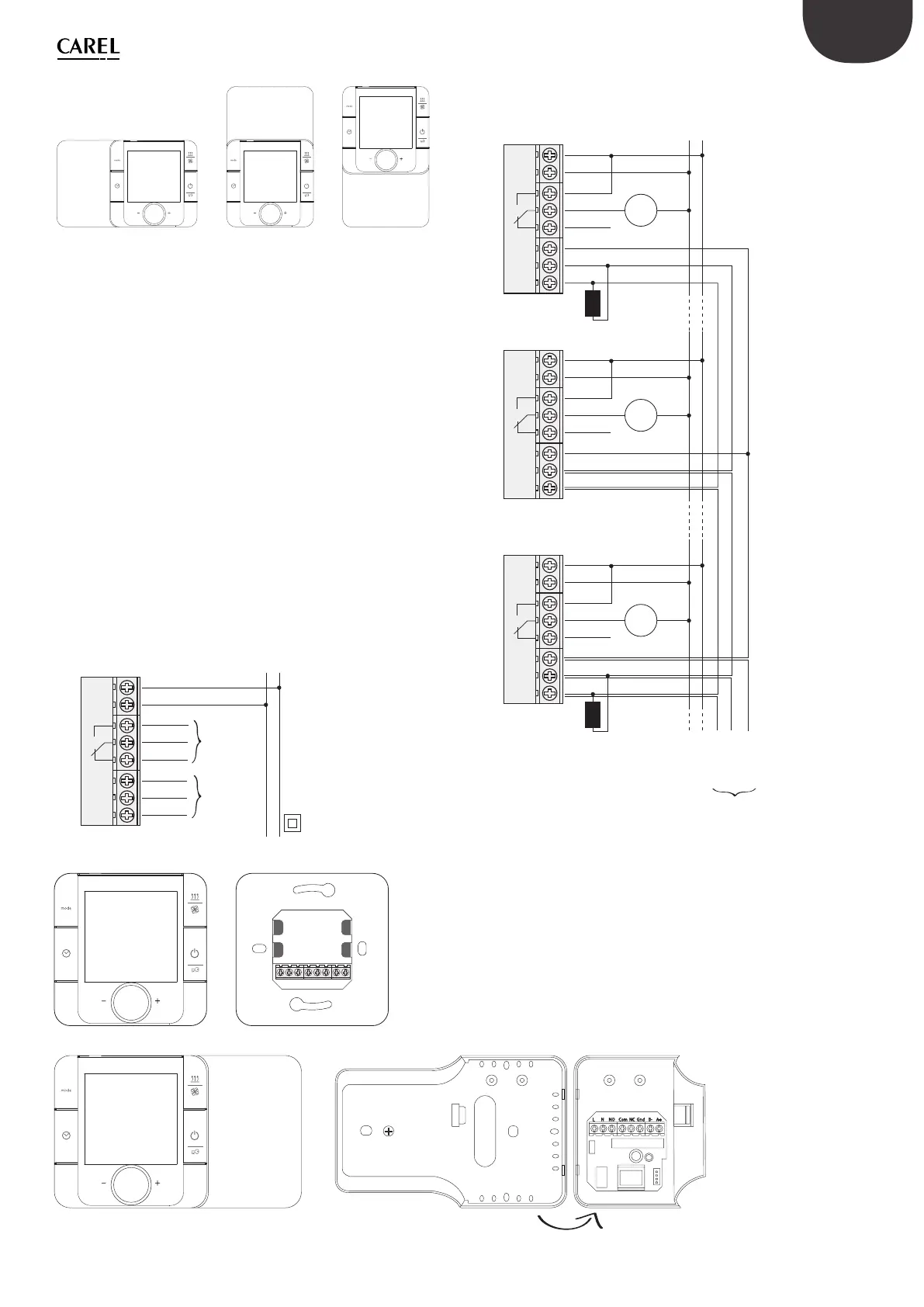

Raccordements électriques
L
N
N
thT L
AC85~ 250 V 50/60 Hz
Power line
NO
COM Digital
output
NC
GND
B(-)
A(+)
Serial
connection
A+ B- Gnd NC Com NO N L
Exemple de connexions de réseau
thT - ID50
L
N
NL
AC85~ 250 V 50/60 Hz
Power line
NO
COM
NC
GND
B(-)
A(+)
Load
thT - ID51
L
N Power line
NO
COM
NC
GND
B(-)
A(+)
Load
thT - ID81
L
N Power line
NO
COM
NC
GND
B(-)
A(+)
A (Rx+/Tx+) B (Rx-/Tx-) GND
Load
120Ω120Ω
Serial connection
RS485 Modbus
