8
“manuale thT +0300077IE - rel. 1.3 - 11.04.2016
ITA
per il collegamento seriale, usare cavo schermato tripolare AWG 20-
22. La lunghezza della rete seriale non deve superare i 500 m. Per reti
estese, montare una resistenza da 120 Ohm tra i morsetti RX/TX+ e RX/
TX- sul primo e sull’ultimo dispositivo, per evitare possibili problemi di
comunicazione.

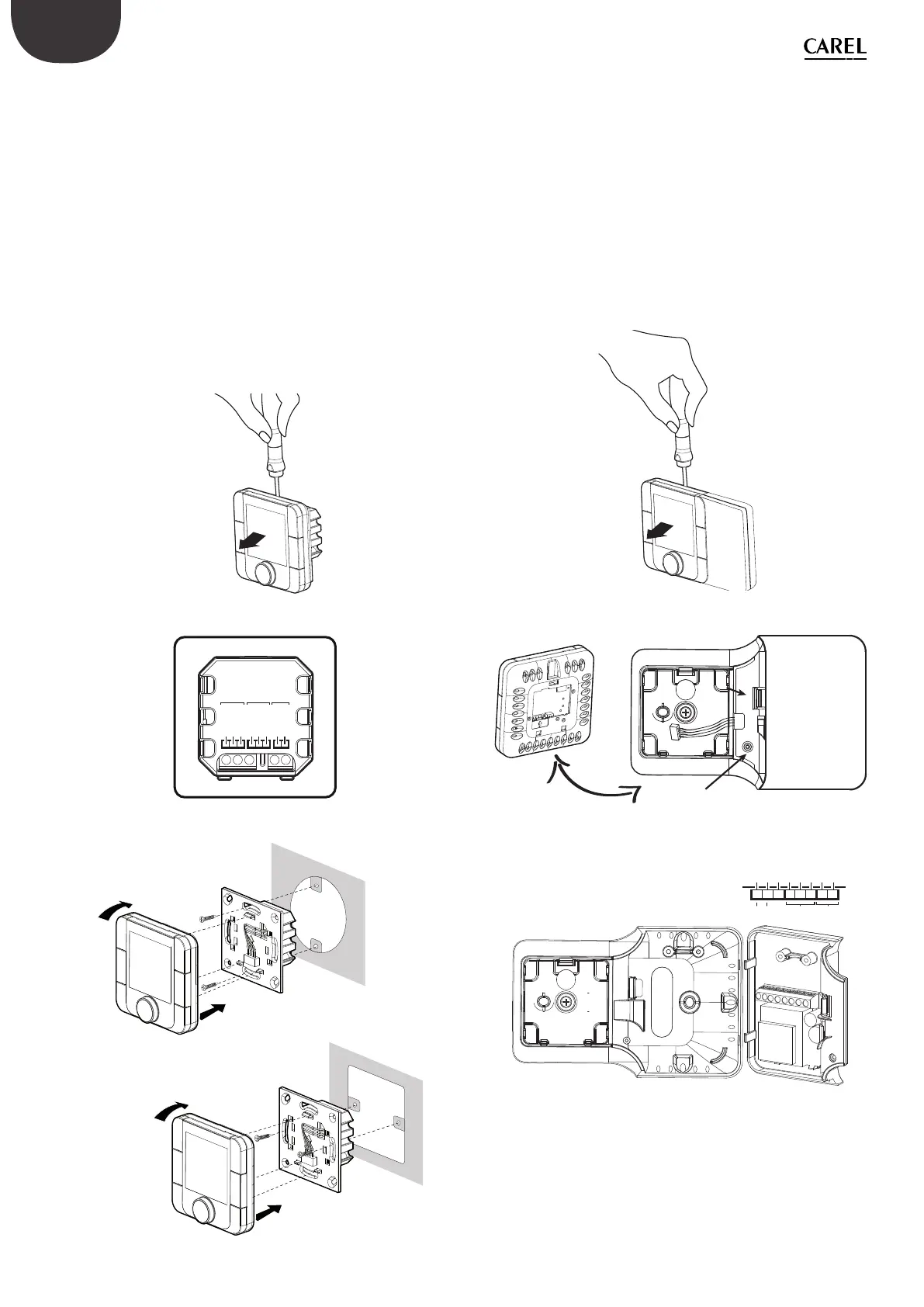

Istruzioni per il montaggio a incasso
Per montare la parte posteriore del dispositivo, utilizzare una scatola ad
incasso di diametro minimo pari a 65 mm e con una profondità minima
di 31 mm.
1. Separare la parte anteriore del termostato thT da quella posteriore
con un cacciavite;
2. Eff ettuare i collegamenti elettrici secondo lo schema;
3. Fissare la parte posteriore alla cassetta a incasso con le 2 viti in
dotazione:
4. Infi ne, riposizionare correttamente il termostato thT nella posizione
originale, e assicurarsi tramite la pressione a scatto che si agganci
dopo il click.
Disassemblaggio
Cablaggio
GND
Rx+/Tx+
Rx–/Tx–
GND
A
B
N 230V~
L 50/60Hz
NO
NC
Com
Relay
Power
supply
Serial connections
Vista esplosa
click
4
5
6
click
4
5
6
Istruzioni per il montaggio a parete
1. Separare la parte anteriore del dispositivo da quella posteriore,
utilizzando un cacciavite;
2. Per rimuovere il coperchio A1, svitare la vite A2 e premere sul punto
di incastro; accedere alla morsettiera A3;
3. Praticare i fori nella parete (diam. 5 mm), quindi inserire i tasselli e le
viti in dotazione, accertandosi che i cavi elettrici passino attraverso
l’apertura E;
4. Eff ettuare i collegamenti elettrici secondo lo schema;
5. Chiudere il coperchio A1, completando a ritroso le stesse operazioni
sopra descritte;
6. Infi ne, riposizionare correttamente il termostato thT nella posizione
originale, e assicurarsi tramite la pressione a scatto che si agganci
dopo il click.
Disassemblaggio
b
Rimozione del coperchio
A1
A2
A3
A3
E
POWER
SUPPLY
Serial connection
RelayAB
Rx+Tx+
Rx-Tx-
GND
NC
Com
NO
N 250 V~
L 50/60 Hz
E’ possibile modifi care la rotazione del display spostando la base nelle
altre tre posizioni possibili:
1. rimuovere la vite;
2. rimuovere la base;
3. ruotare la base e fi ssarla nella posizione scelta;
4. serrare la vite.
