Carel thT - Page 9

9
“manuale thT” +0300077IE - rel. 1.3 - 11.04.2016
ITA
Disassemblaggio
Inserire un cacciavite nella scanalatura della parte alta e premere verso il
basso per rimuovere il display.
Note generali
Evitare di installare il dispositivo in ambienti con le seguenti caratteristiche:
• Umidità relativa superiore al valore specifi cato;
• Forti vibrazioni o urti;
• Esposizione a spruzzi d’acqua;
• Esposizione ad atmosfere aggressive e inquinanti (ad es.: zolfo e vapori
di ammoniaca, vapori salini, fumo), in modo da evitare fenomeni di
corrosione e/o ossidazione;
• Forti interferenze magnetiche e/o di radio frequenze (per esempio, in
prossimità di antenne trasmittenti);
• Esposizione alla luce diretta del sole o agli agenti atmosferici in generale;
• Ampie e rapide fl uttuazioni della temperatura ambiente;
• Ambienti con presenza di esplosivi o miscele di gas infi ammabili;
• Esposizione a polveri (formazione di patina corrosiva con possibilità di
ossidazione e riduzione dell’isolamento).

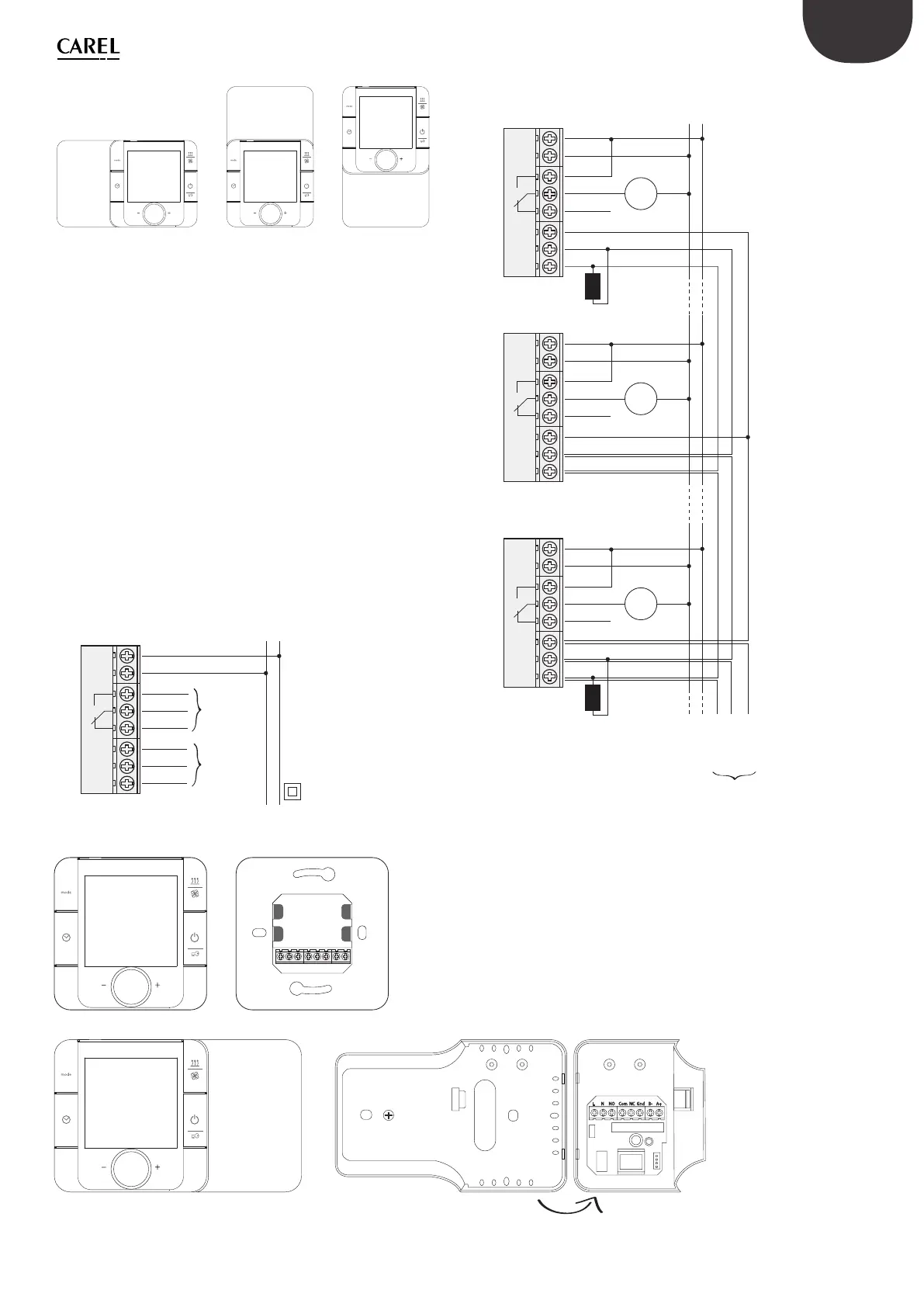

Collegamenti elettrici
L
N
N
thT L
AC85~ 250 V 50/60 Hz
Power line
NO
COM Digital
output
NC
GND
B(-)
A(+)
Serial
connection
A+ B- Gnd NC Com NO N L
Esempio di connessioni di rete
thT - ID50
L
N
NL
AC85~ 250 V 50/60 Hz
Power line
NO
COM
NC
GND
B(-)
A(+)
Load
thT - ID51
L
N Power line
NO
COM
NC
GND
B(-)
A(+)
Load
thT - ID81
L
N Power line
NO
COM
NC
GND
B(-)
A(+)
A (Rx+/Tx+) B (Rx-/Tx-) GND
Load
120Ω120Ω
Serial connection
RS485 Modbus
