8

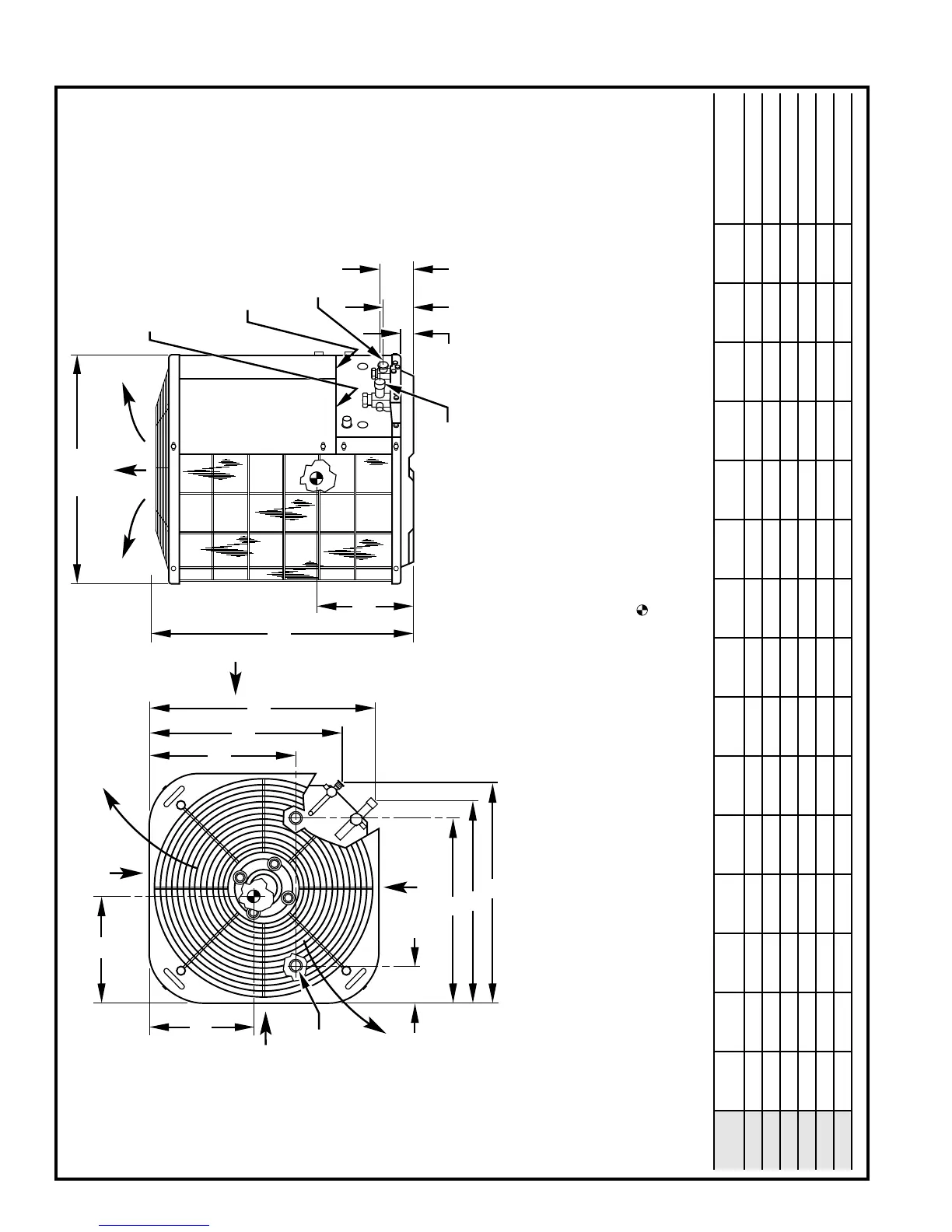

AIR DISCHARGE
AIR IN
A SQ
B
P
C
9.5mm DIA
TIEDOWN
KNOCKOUTS
(2) PLACES
73.0mm
31.8mm
H
G
F
E
FIELD CONTROL SUPPLY 
CONN
22.2mm DIA 
HOLE
FIELD POWER SUPPLY CONN
22.2mm DIA HOLE WITH 
28.6mm DIA KNOCKOUT 
AND 34.9mm DIA 
KNOCKOUT
9.5mm DIA LIQUID 
LINE CONN
D DIA VAPOR LINE CONN
L
K
J
AIR IN
M
N
AIR DISCHARGE
AIR IN
AIR IN
AIR DISCHARGE
NOTES:
1. Allow 762.0 mm clearance to service side of unit,
1219.2 mm above unit, 152.4 mm on one side,
304.8 mm on remaining side, and 
609.6 mm between units for proper airflow.
2. Minimum outdoor operating ambient in cooling mode is 13°C 
(unless low ambient control is used) max. 52°C.
3. Maximum outdoor operating ambient in heating mode
is 19°C.
4. Series designation is the 13th position of the unit model number.
5. Center of gravity .
Dimensions (S.I.)
DIMENSIONS (mm)
UNIT
SIZE SERIES ABCDEFGHJKLMNP
MINIMUM MOUNTING
PAD DIMENSIONS
024 70 571.5 862.0 81.0 15.9 93.6 460.4 501.7 549.3 365.1 479.4 560.4 317.5 304.8 355.6 571.5 x 571.5
036 70, 90 762.0 1014.4 82.6 19.1 165.1 596.9 692.2 739.8 508.0 669.9 750.9 381.0 400.1 393.7 762.0 x 762.0
048 70, 90 762.0 862.0 82.6 22.2 165.1 596.9 692.2 739.8 508.0 669.9 750.9 381.0 400.1 393.7 762.0 x 762.0
048 92 762.0 862.0 82.6 22.2 165.1 596.9 692.2 739.8 508.0 669.9 750.9 387.4 396.9 393.7 762.0 x 762.0
060 90 762.0 862.0 82.6 22.2 165.1 596.9 692.2 739.8 508.0 669.9 750.9 400.1 396.9 381.0 762.0 x 762.0
060 92 762.0 862.0 82.6 22.2 165.1 596.9 692.2 739.8 508.0 669.9 750.9 396.9 400.1 384.2 762.0 x 762.0
A97281
