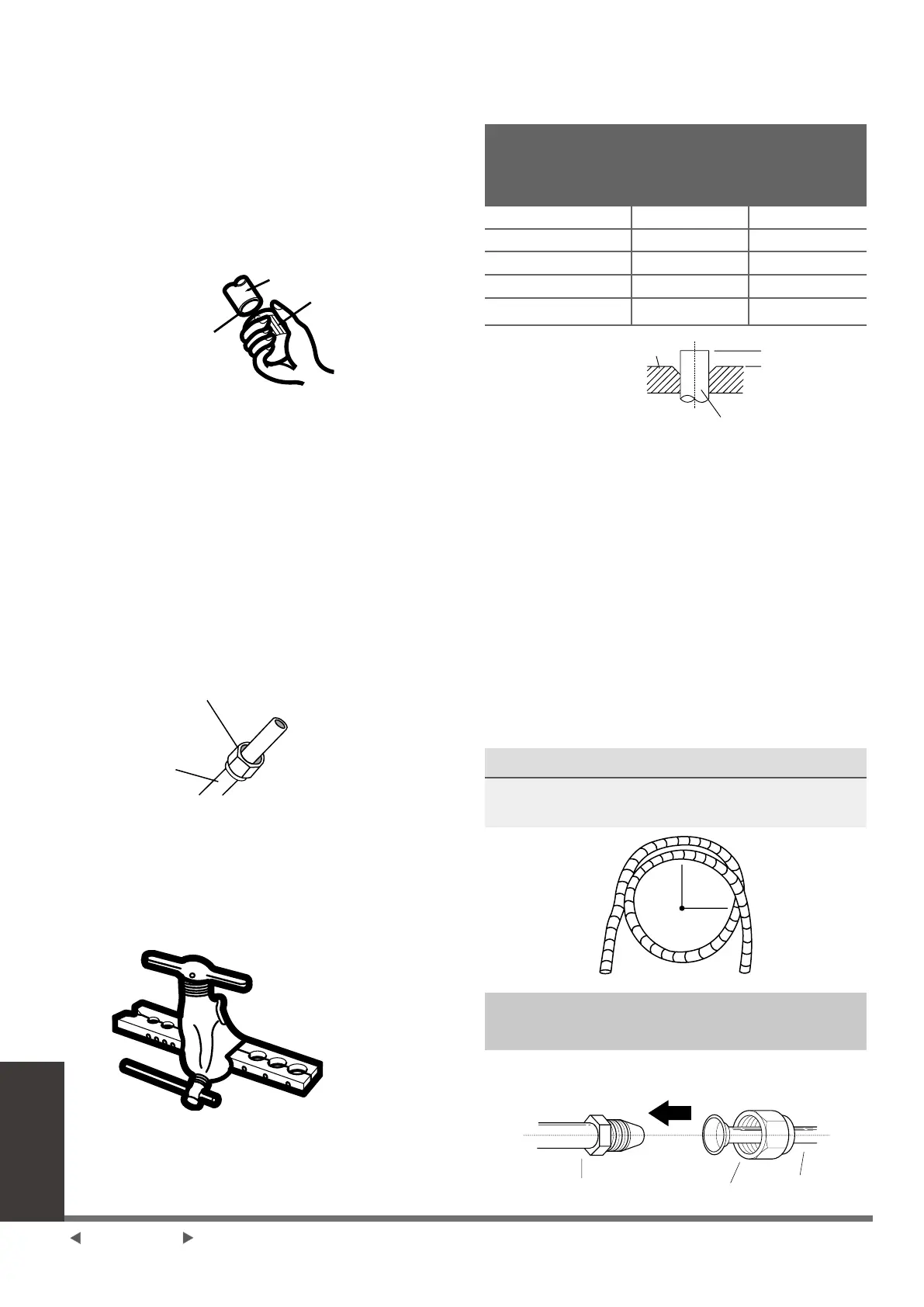

Raccordement de la
tuyauterie de réfrigérant
Étape 2: Enlever les bavures
Les bavures peuvent affecter le joint étanche à l’air
de raccordement de la tuyauterie de réfrigérant. Ils
doivent être complètement enlevés.
1. Tenir le tube à un angle vers le bas pour éviter
que des bavures ne tombent dans le tuyau.
2. À l'aide d'un alésoir ou d'un outil d'ébavurage,
supprimer toutes les bavures de la section
coupée du tuyau.
Tuyau
Alésoir
Pointer vers le
bas
Étape 3: Extrémités de tuyaux évasés
Un bon évasement est essentiel pour obtenir un
joint à air.
1. Après avoir enlevé les bavures du tuyau
coupé, scellez les extrémités avec du ruban
PVC pour empêcher les matériaux étrangers
de pénétrer dans le tuyau.
2. Gainer le tuyau avec un matériau isolant.
3. Placer les écrous à embase aux deux
extrémités du tuyau. Assurez-vous qu'ils sont
dans la bonne direction, car vous ne pouvez
pas les mettre ou changer de direction après
les avoir évasés.
Écrou à embase
Tuyau de cuivre
4. Retirer le ruban de PVC des extrémités du
tuyau lorsque vous êtes prêt à effectuer le
travail d’évasement.
5. Fixer la forme évasée au bout du tuyau. Le
bout du tuyau doit dépasser du bord de la
forme évasée conformément aux dimensions
indiquées dans le tableau ci-dessous.
EXTENSION DE TUYAUTERIE AU-DELA DU
FORME D’EVASEMENT
Diamètre
extérieur du
tuyau (mm)
A (mm)
Min. Max.
ø6,35 (ø0,25”) 0,7 (0,0275”) 1,3 (0,05”)
ø9,52 (ø0,375”) 1,0 (0,04”) 1,6 (0,063”)
ø12,7 (ø0,5”) 1,0 (0,04”) 1,8 (0,07”)
ø16 (ø0,63”) 2,0 (0,078”) 2,2 (0,086”)
ø19 (ø0,75”) 2,0 (0,078”) 2,4 (0,094”)
A
Forme évasée
Tuyau
6. Placer l'outil d’évasement sur le formulaire.
7. Tourner la poignée de l'outil d'évasement dans
le sens des aiguilles d'une montre jusqu'à ce
que le tuyau soit complètement évasé.
8. Retirer l’outil à évaser et le forme d’évasement,
puis examiner l’extrémité du tuyau pour y
déceler des ssures et même un évasement.
Étape 4: Connecter des tuyaux
Lors du raccordement des tuyaux de réfrigérant,
veillez à ne pas utiliser un couple torque ni à
déformer le tuyau de quelque manière que ce soit.
Vous devez d’abord connecter le tuyau à basse
pression, puis le tuyau à haute pression.
Rayon de courbure minimal
Lors du pliage d'une tuyauterie de réfrigérant connectif,
le rayon de courbure minimal est de 10 cm.
Rayon
≥10cm (4
pouces)
Instructions pour connecter la
tuyauterie à l'unité intérieure
1. Aligner le centre des deux tuyaux que vous
allez connecter.
Tube intérieur
Écrou à embase
Tuyau
Page 16-FR
