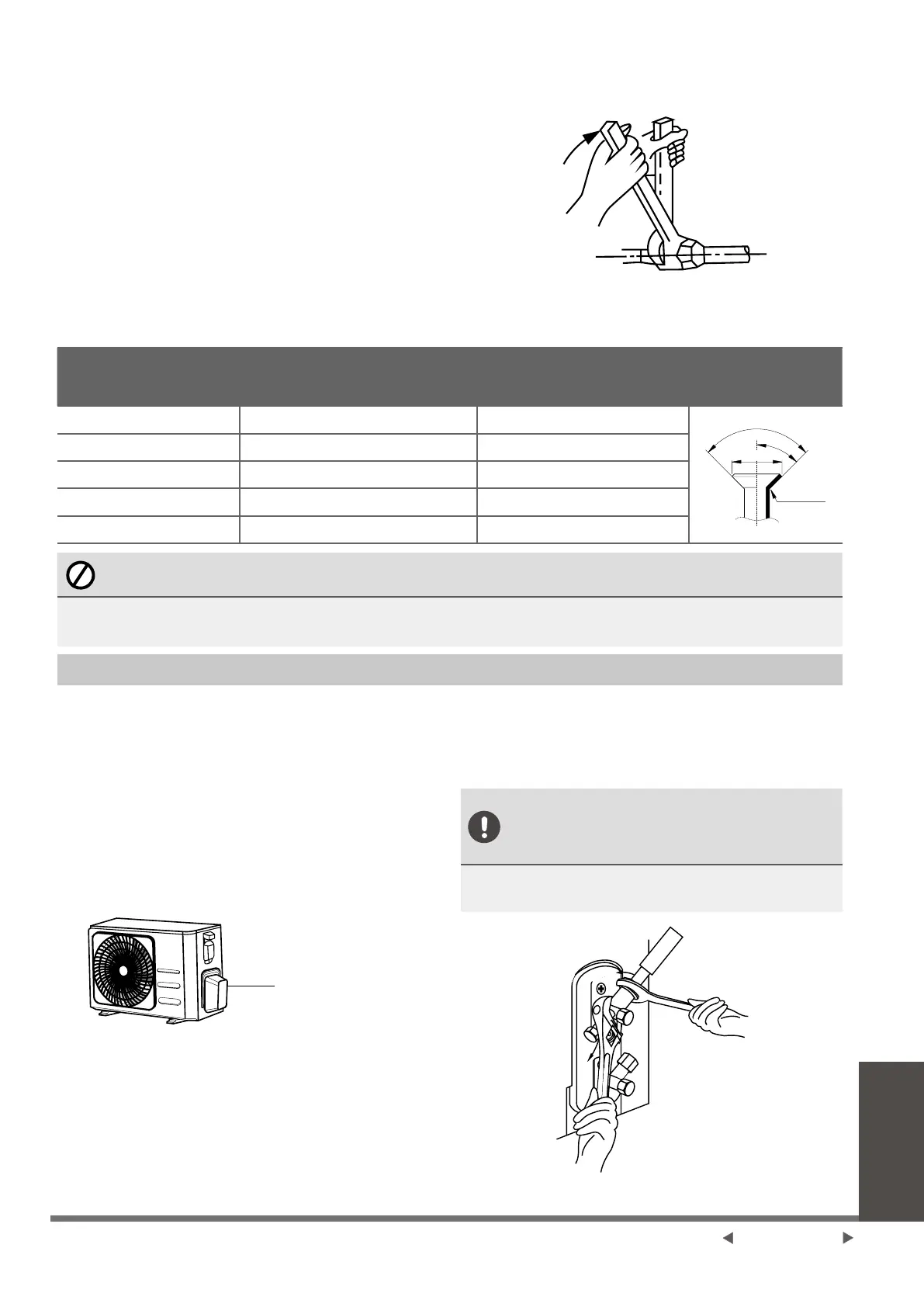

Connessione
delle tubazioni del
refrigerante
2. Stringere il codolo svasato il più stretto
possibile a mano.
3. Usando una chiave, afferrare il codolo sul
tubo dell’unità.
4. Afferrando saldamente il dado sul
tubo dell'unità, utilizzare una chiave
dinamometrica per serrare il dado svasato
in base ai valori di coppia indicati nella
tabella dei requisiti di coppia riportata di
seguito. Allentare leggermente il dado
svasato, quindi serrare nuovamente.
1. Svitare il coperchio dalla valvola imballata
sul lato dell'unità esterna.
2. Rimuovere i cappucci protettivi dalle
estremità delle valvole.
3. Allineare l'estremità del tubo svasato con
ciascuna valvola e serrare il dado svasato
il più strettamente possibile a mano.
4. Usando una chiave inglese, afferrare il
corpo della valvola. Non afferrare il dado
che sigilla la valvola di servizio.
Coperchio della valvola
5. Afferrando saldamente il corpo
della valvola, utilizzare una chiave
dinamometrica per serrare il dado svasato
in base ai valori di coppia corretti.
6. Allentare leggermente il dado svasato,
quindi serrare nuovamente.
7. Ripetere i passaggi da 3 a 6 per il tubo
rimanente.
UTILIZZARE LO SPANNER PER
PRESA IL CORPO PRINCIPALE
DELLA VALVOLA
La coppia di serraggio del dado svasato può
staccarsi da altre parti della valvola.
REQUISITI DI COPPIA
Diametro esterno
del tubo (mm)
Coppia di serraggio
(N•m)
Dimensione del
chiarore (B) (mm)
Forma svasata
ø6,35 (ø0,25”) 18~20 (180~200kgf.cm) 8,4~8,7 (0,33~0,34”)
R0.4~0.8
45°±2
90°±4
B
R0,4 0,8
ø9,52 (ø0,375”) 32~39 (320~390kgf.cm) 13,2~13,5 (0,52~0,53”)
ø12,7 (ø0,5”) 49~59 (490~590kgf.cm) 16,2~16,5 (0,64~0,65”)
ø16 (ø0,63”) 57~71 (570~710kgf.cm) 19,2~19,7 (0,76~0,78”)
ø19 (ø0,75”) 67~101 (670~1010kgf.cm) 23,2~23,7 (0,91~0,93”)
NON USARE COPPIE ECCESSIVE
Una forza eccessiva può rompere il dado o danneggiare le tubazioni del refrigerante. Non
superare i requisiti di coppia indicati nella tabella sopra.
Istruzioni per il collegamento delle tubazioni all'unità esterna
Pagina 17-IT
