INSTALACIÓN DE TERMOSTATO DE PARED
Las siguientes instrucciones solamente aplican en unidades RC
y RP.
NOTA: Se recomienda el uso de termostatos Carrier. Vea la
sección de accesorios.
IMPORTANTE: Solamente personal entrenado y calificado de
servicio mecánico deben instalar los accesorios eléctricos en
los productos Carrier serie 52C y 52P siguiendo las
instrucciones de instalación Carrier. Por favor contacte a
distribuidor para asistencia.
I  ENRUTAMIENTO DEL CABLEADO DEL TERMOSTATO - El
cableado del termostato es proporcionado en campo. El calibre
recomendado es de 18 a 20 de alambre sólido. El alambrado del
termostato deberá ser siempre enrutado alrededor o por debajo,
NUNCA a travez del chasis. El cableado deberá entoces ser
enrutado por detrás del panel frontal para hacer facilmente
accesible el conector de la terminal. Vea Figuras 14 y 15.
I  INSTALACIÓN DE TERMOSTATO - Todas las unidades de
control remoto.
1. Asegurarse que la unidad esté desenergizada
(desconectada).
2. Jale el conector de la terminal para removerlo.
NOTA: Los conectores de las terminales pueden ser removidos y
reemplazados para simplificar el cableado.
3. Conecte los cables de las terminales del termostato en las
terminales de la tarjeta terminal del chasis. Vea las Figuras
15 y 16.
4.  Reinstale el conector de la terminal.
5.  Restaure la energía en la unidad.
NOTA: Refierase a las instrucciones del instalación del
termostato para mas detalles en la instalación del mismo.
NOTA: La velocidad del abanico puede ser seleccionada por el
usuario desde el panel de control de la unidad.
NOTAS:
1. Use terminales “O” solo para bomba de calor.
2. Terminal “C” (Común) tipicamente solo es requerida para termostatos
    digitales.
3. Vea la siguiente tabla para descripciónde las terminales.

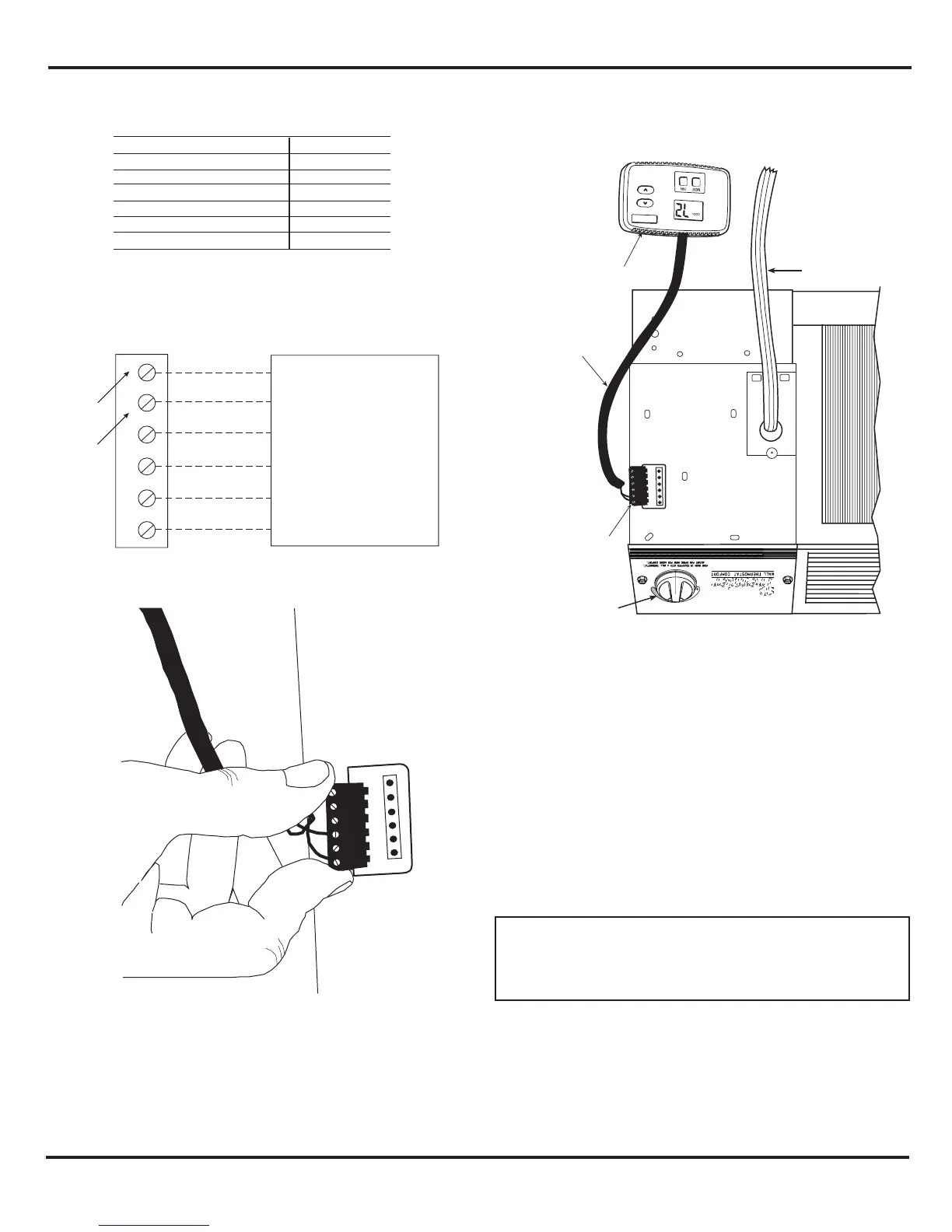

FIGURA 14 - CUBIERTA DE TERMINALES
PANEL DE CONTROL
FIGURA 15 - REMOCIÓN Y REEMPLAZO
DE CONECTOR DE TERMINAL
FIGURA 16 - CONEXIONES ELÉCTRICAS
8
R
G
Y
W
O
C
TERMOSTATO
DE PARED
TÍPICO
BLOCK DE
TERMINALES
VEA LA
NOTA #1
VEA LA
NOTA #2
TERMINAL     DESIGNACIÓN
R   24 VAC
G   Abanico
Y   Compresor
W   Calefacción eléctrica
O    Válvula reversible
C    Común
R
G
Y
W
O
C
CORDON
DE
SERVICIO
TERMOSTATO
SELECTOR DE
VELOCIDAD DE
ABANICO
F
AN
 SPEE
D
H
I
LO
R
G
Y
W
O
C
CONECTOR
DE TERMINAL
ALAMBRADO
TERMOSTATO
(PROPORCIONADO
EN CAMPO)
