PELIGRO
IMPORTANTE: Inspeccione el chassis de pared a fondo antes
de la instalación. El fabricante no se hace responsable por costos
y daños debidos a defectos en el chasis o una
instalación inadecuada.
PREPARACION DE GABINETE DE COMPETENCIA
Desconecte la corriente de toda la unidad para prevenir un
posible shock electrico durante la instalación.
Remueva cualquier existencia de bafles de hule espuma, si
estuvieran presentes, en la rejilla exterior. Vea la figura 6.
Solamente en Gabinetes GE
Gabinetes Metálicos - Remueva el clip en riel de montaje
localizado en la parte inferior izquierda, dentro del gabinete
metálico. Vea la Figura 7.
Gabinete Plástico - Remueva el sello plástico del gabinete. Vea
la Figura 8.
INSTALACIÓN DE UN CHASIS CARRIER USANDO UNA
REJILLA DE OTRA MARCA
Esta aplicación se ha vuelto cada vez más común debido a las
ventanas prefabricadas con rejillas incluidas o en renovaciones
donde un chasis carrier es usado con una rejilla de otra marca
ya existente.
Usar un chasis Carrier con una rejilla de otra marca requiere de
la instalación de un "Accesorio Baffle Kit", el cual asegura un
buen sellado entre la unidad y la rejilla exterior previniendo la
recirculación del aire. (Vea las figuras 9 y 10.) La recirculación
del aire es un gran contribuidor a la perdidad de desempeño y
daño prematuro a una gran cantidad de componentes.

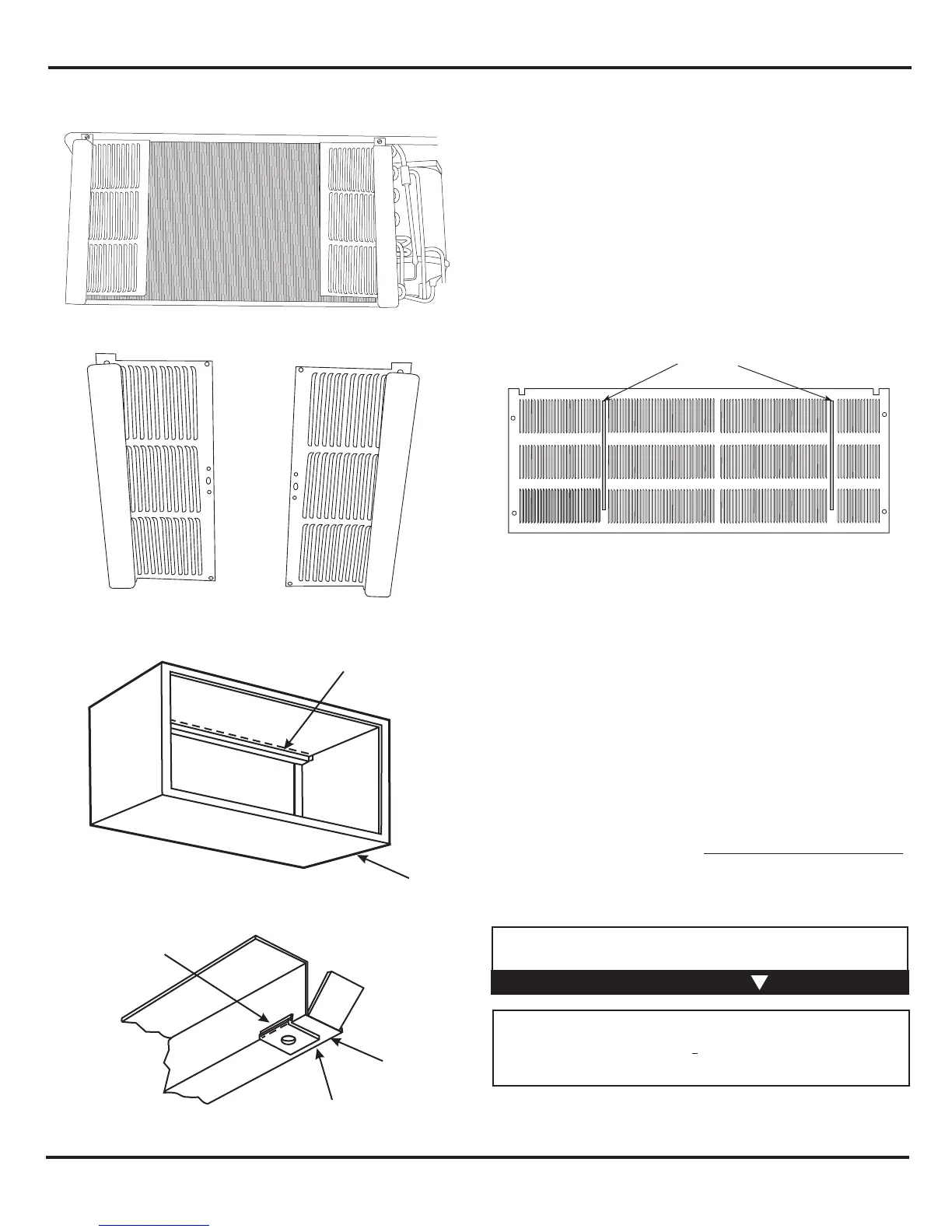

FIGURA 6 - REMUEVA LOS SELLOS DE HULE ESPUMA
DE LA REJILLA DE OTRA MARCA
FIGURA 7 - REMUEVA EL CLIP DE METAL
DEL GABINETE METALICO GE
FIGURA 8 - REMUEVA EL SELLO INFERIOR
DEL GABINETE PLASTICO GE
TIRA DE HULE ESPUMA
RANURA
RIEL DE MONTAJE
CLIP METALICO
GABINETE
SELLO INFERIOR
FIGURA 10 - INSTALACIÓN COMPLETA
FIGURA 9 - ACCESORIO "BAFFLE KIT"
!
