52 PE A 3 12 3 0 1 AA
Designación de la Serie
PTAC (Packaged Terminal Air Conditioner)
Serie Comfort
CE - Frío con calefacción eléctrica
CQ - Frío con calefacción con ciclo reversible
Serie Premier
PC - Solo frío
PE - Frío con calefacción eléctrica
PQ - Frío con calefacción con ciclo reversible
Revisión
A - Z
Capacidad de la resistencia eléctrica
2 - 2.3 kW
3 - 3.4 kW
5 - 5.0 kW
Opciones del Chasis
AA - Estándar
CP - Protección contra Corrosión
RC - Control Remoto
RP - Control Remoto y Protección
Empaquetado
1 - Doméstico
Sin aplicación
Cambios del 0 al 9
Datos Eléctricos
3 - 230/208-v, 60Hz
4 - 265-v, 60 Hz
Capacidad de enfriamiento (nominal)
07 - 7,000 Btuh
09 - 9,000 Btuh
12 - 12,000 Btuh
15 - 15,000 Btuh

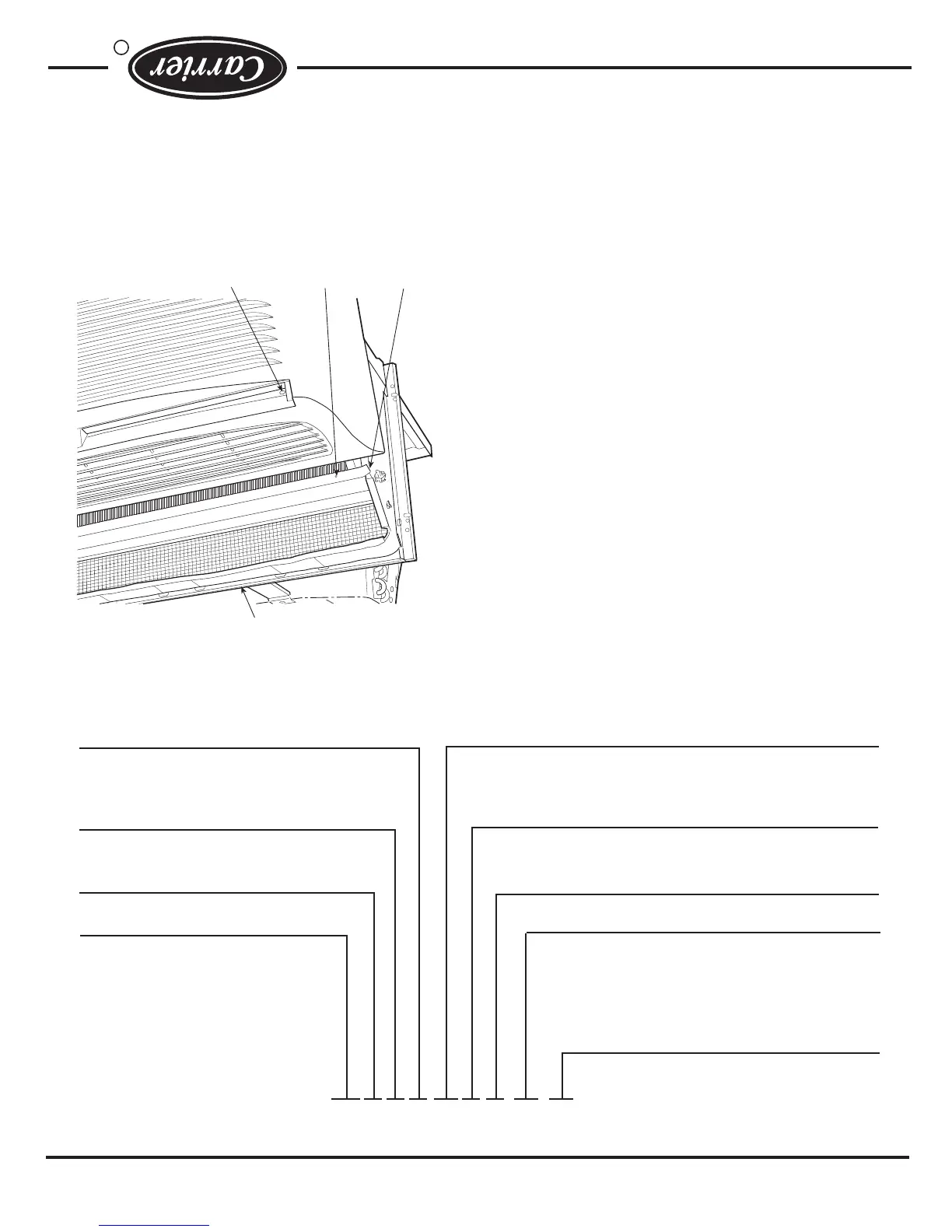

FIGURA 3 - NOMENCLATURA DE NUMERO DE MODELO
FIGURA 4 - INSTALACIÓN DEL PANEL DE CONTROL
CON CANDADO
3
contra Corrosión
Para instalar el panel frontal, siga procedimiento descrito a
continuación:
Reemplace la rejilla de la unidad.
1. Sujete firmemente el panel frontal del área central superior e
inferior de 5 a 10 grados de ángulo de la vertical.
2. Coloque la parte superior del panel en la unidad
asegurándose de que los postes de fijación se hayan
agarrado de las ranuras de la unidad.
3. Gentilmente baje el panel frontal dentro del chasis,
asegurando que el cordón de servicio quede posicionado a
través de la ranura en el panel. Los imanes que se
encuentran en la parte inferior del panel frontal harán que
éste quede bien asegurado en la unidad.
Para instalar el dispositivo de seguridad en el panel frontal
asegúrese de que el panel ya haya sido instalado en la unidad y
siga los pasos siguientes:
NOTA: Se requieren dos tornillos suministrados en campo No. 8,
½" de chapa metálica para asegurarlo al chasis.
1. Retire ambos filtros de entrada de aire de modo que los
orificios para acoplamiento queden expuestos. Ver Figura 4.
2. Asegure el panel frontal al chasis uniendo los tornillos
suministrados en campo a los orificios de acoplamiento. NO
APRIETE DEMASIADO.
3. Coloque nuevamente ambos filtros de entrada de aire.
NOTA: Tal vez se tenga que ajustar ligeramente la alineación del
panel frontal para quede alineado con el chasis.
DESCARGA
HOYO DE
SUJECCION
RANURA DEL
PANEL FRONTAL
PARTICION SUPERIOR
R
