79
APPENDIX A (cont)

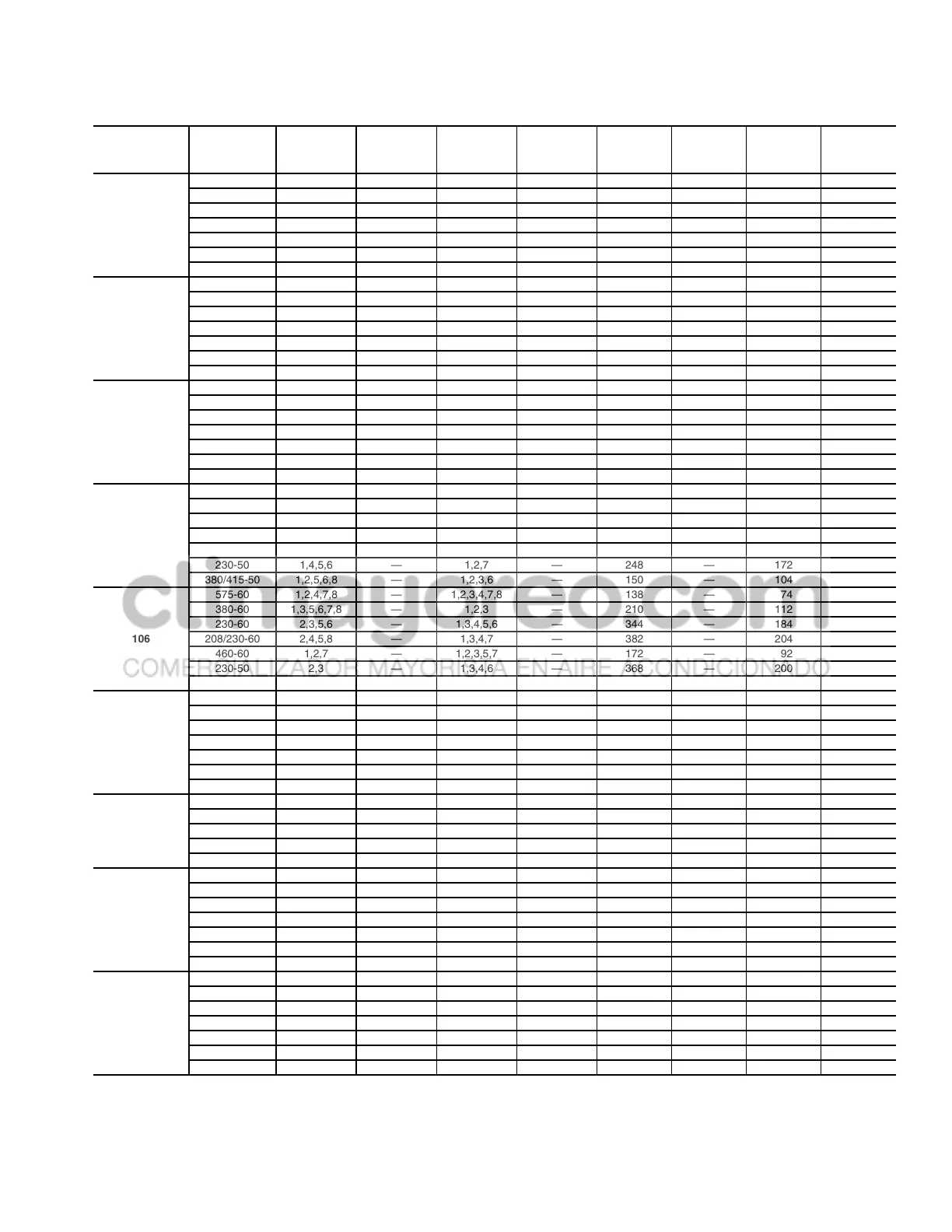

30GXN,R (Reduced Ambient Data [Position 10 in model no. equal to ‘–’, ‘E’, ‘S’, or ‘U’], Limited Models Only)
Comfort
Link™ Compressor Protection Module Configuration Header Punch-Outs and Must Trip Amps
UNIT
30GXN,R
VOLTS-Hz
PUNCHOUTS
FOR COMP
A1
PUNCHOUTS
FOR COMP
A2
PUNCHOUTS
FOR COMP
B1
PUNCHOUTS
FOR COMP
B2
COMP A1
MUST TRIP
AMPS
SETTING
COMP A2
MUST TRIP
AMPS
SETTING
COMP B1
MUST TRIP
AMPS
SETTING
COMP B2
MUST TRIP
AMPS
SETTING
080
575-60 1,2,3,5,6 — 1,2,3,4,7,8 — 88 — 74 —
380-60 1,2,4,6,8 — 1,2,3 — 134 — 112 —
230-60 1,3,5,7 — 1,3,4,5,6 — 220 — 184 —
208/230-60 1,4,5,6,7 — 1,3,4,7 — 244 — 204 —
460-60 1,2,3,8 — 1,2,3,5,7 — 110 — 92 —
230-50 1,3,8 — 1,3,4,6 — 238 — 200 —
380/415-50 1,2,4 — 1,2,4,5,6 — 144 — 120 —
083
575-60 1,2,3,4,7,8 — 1,2,3,4,6,7,8 — 74 — 66 —
380-60 1,2,4,5,6,7,8 — 1,2,3,6,8 — 114 — 102 —
230-60 1,3,4,5,7 — 1,2,6 — 188 — 168 —
208/230-60 1,3,4 — 1,3,4,5,7,8 — 208 — 186 —
460-60 1,2,3,5,8 — 1,2,3,5,6,7 — 94 — 84 —
230-50 1,3,4,8 — 1,2,7 — 206 — 172 —
380/415-50 1,2,4,5,8 — 1,2,3,6 — 126 — 104 —
090
575-60 1,2,3 — 1,2,3,4,7,8 — 112 — 74 —
380-60 1,2,6 — 1,2,3 — 168 — 112 —
230-60 1,5,6,7 — 1,3,4,5,6 — 276 — 184 —
208/230-60 2,3,4,5,6,7,8 — 1,3,4,7 — 306 — 204 —
460-60 1,2,4,7,8 — 1,2,3,5,7 — 138 — 92 —
230-50 1,6,8 — 1,3,4,6 — 294 — 200 —
380/415-50 1,3,4,5,6,7,8 — 1,2,4,5,6 — 178 — 120 —
093
575-60 1,2,3,5 — 1,2,3,4,6,7,8 — 96 — 66 —
380-60 1,2,4 — 1,2,3,6,8 — 144 — 102 —
230-60 1,3 — 1,2,6 — 240 — 168 —
208/230-60 1,4,7,8 — 1,3,4,5,7,8 — 266 — 186 —
460-60 1,2,4,5,6 — 1,2,3,5,6,7 — 120 — 84 —
230-50 1,4,5,6 — 1,2,7 — 248 — 172 —
380/415-50 1,2,5,6,8 — 1,2,3,6 — 150 — 104 —
106
575-60 1,2,4,7,8 — 1,2,3,4,7,8 — 138 — 74 —
380-60 1,3,5,6,7,8 — 1,2,3 — 210 — 112 —
230-60 2,3,5,6 — 1,3,4,5,6 — 344 — 184 —
208/230-60 2,4,5,8 — 1,3,4,7 — 382 — 204 —
460-60 1,2,7 — 1,2,3,5,7 — 172 — 92 —
230-50 2,3 — 1,3,4,6 — 368 — 200 —
380/415-50 1,3,5,8 — 1,2,4,5,6 — 222 — 120 —
108
575-60 1,2,4,5,6,8 — 1,2,3,4 — 118 — 80 —
380-60 1,3,4,5,6,7,8 — 1,2,4,5,6 — 178 — 120 —
230-60 2,3,4,5,7 — 1,3,4,6 — 316 — 200 —
208/230-60 2,3,4,6,8 — 1,3,5,8 — 326 — 222 —
460-60 1,2,5,6,7,8 — 1,2,3,6,7 — 146 — 100 —
230-50 2,3,4,5,7 — 1,3,4 — 316 — 208 —
380/415-50 1,3,4,5,7,8 — 1,2,4,5,8 — 186 — 126 —
114
575-60 1,2,4,7,8 — 1,2,3,5,6 — 138 — 88 —
380-60 1,3,5,6,7,8 — 1,2,4,6,8 — 210 — 134 —
230-60 2,3,5,6 — 1,3,5,7 — 344 — 220 —
208/230-60 2,4,5,8 — 1,4,5,6,7 — 382 — 244 —
460-60 1,2,7 — 1,2,3,8 — 172 — 110 —
118
575-60 1,2,4,5,6,8 — 1,2,3,5,8 — 118 — 94 —
380-60 1,3,4,5,6,7,8 — 1,2,4,8 — 178 — 142 —
230-60 2,3,4,5,7 — 1,3,7 — 316 — 236 —
208/230-60 2,3,4,6,8 — 1,4,6,7 — 326 — 260 —
460-60 1,2,5,6,7,8 — 1,2,4,5,6,8 — 146 — 118 —
230-50 2,3,4,5,7 — 1,4,5,7,8 — 316 — 250 —
380/415-50 1,3,4,5,7,8 — 1,2,5,6 — 186 — 152 —
125
575-60 1,2,5,7,8 — 1,2,3,7,8 — 154 — 106 —
380-60 1,3,7,8 — 1,2,6,7,8 — 234 — 162 —
230-60 2,4,6,7 — 1,4,6 — 388 — 264 —
208/230-60 2,7 — 1,6,8 — 428 — 294 —
460-60 1,3,4,6,7,8 — 1,2,4,6,7 — 194 — 132 —
230-50 2,4,8 — 1,4 — 398 — 272 —
380/415-50 1,3 — 1,2,6,7 — 240 — 164 —
