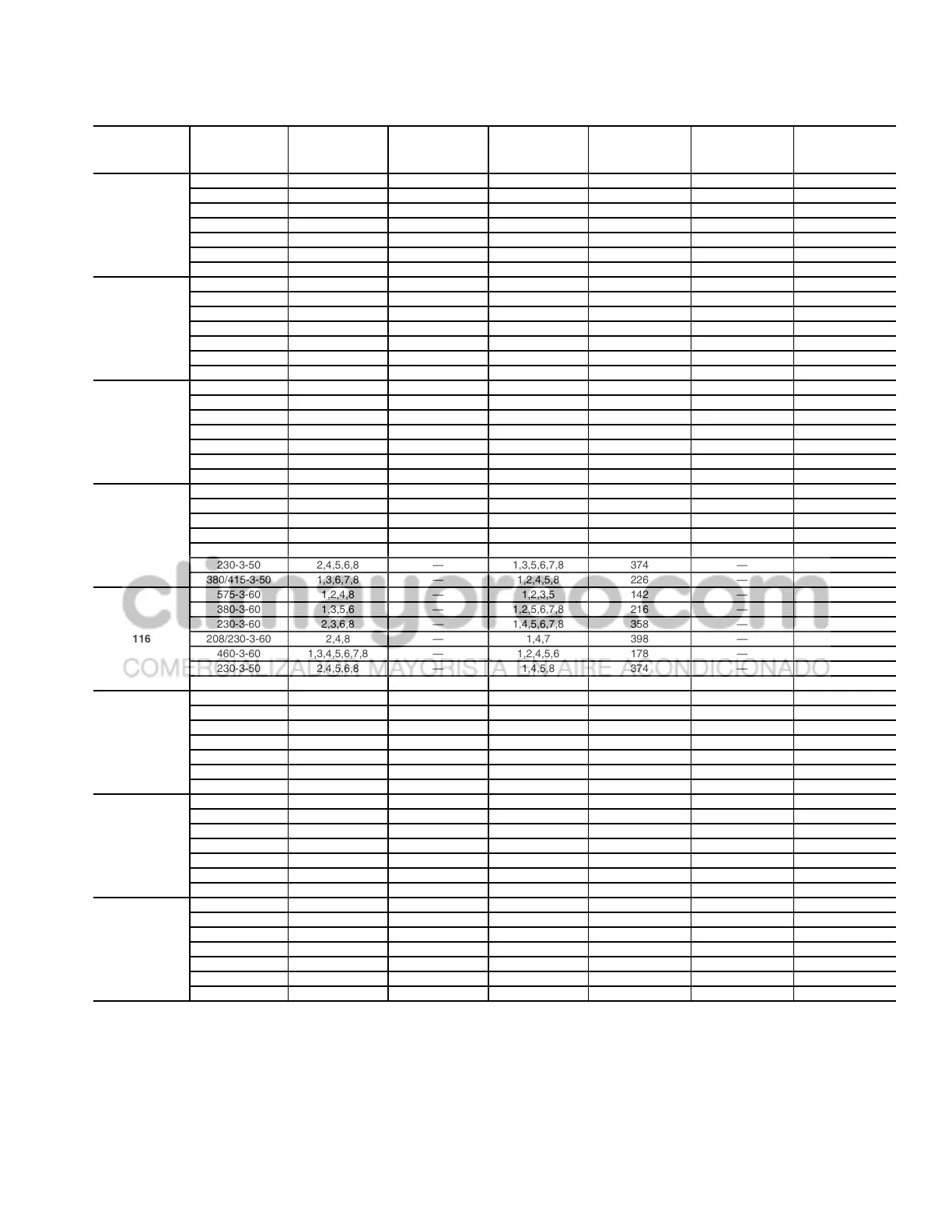

APPENDIX A (cont)
30HXA Models
Comfort Link™ Compressor Protection Module Configuration Header Punch-Outs and Must Trip Amps
UNIT
30HXA
VOLTS-Hz
PUNCHOUTS
FOR COMP
A1
PUNCHOUTS
FOR COMP
A2
PUNCHOUTS
FOR COMP
B1
COMP A1
MUST TRIP
AMPS
SETTING
COMP A2
MUST TRIP
AMPS
SETTING
COMP B1
MUST TRIP
AMPS
SETTING
076
575-3-60 1,2,3,4 — 1,2,3,4 80 — 80
380-3-60 1,2,4,5,7,8 — 1,2,4,5,7,8 122 — 122
230-3-60 1,3,4,7,8 — 1,3,4,7,8 202 — 202
208/230-3-60 1,3,5 — 1,3,5 224 — 224
460-3-60 1,2,3,6,7 — 1,2,3,6,7 100 — 100
230-3-50 1,3,5,6,7,8 — 1,3,5,6,7,8 210 — 210
380/415-3-50 1,2,4,5,8 — 1,2,4,5,8 126 — 126
086
575-3-60 1,2,3,5 — 1,2,3,4 96 — 80
380-3-60 1,2,5,6,7,8 — 1,2,4,5,7,8 146 — 122
230-3-60 1,4,5,6,7,8 — 1,3,4,7,8 242 — 202
208/230-3-60 1,4,7 — 1,3,5 268 — 224
460-3-60 1,2,4,5,6 — 1,2,3,6,7 120 — 100
230-3-50 1,4,5,8 — 1,3,5,6,7,8 254 — 210
380/415-3-50 1,2,5,7,8 — 1,2,4,5,8 154 — 126
096
575-3-60 1,2,4,5,6,8 — 1,2,3,4 118 — 80
380-3-60 1,3,4,5,6,7,8 — 1,2,4,5,7,8 178 — 122
230-3-60 1,6,8 — 1,3,4,7,8 294 — 202
208/230-3-60 2,3,4,6,8 — 1,3,5 326 — 224
460-3-60 1,2,5,6,7,8 — 1,2,3,6,7 146 — 100
230-3-50 2,3,4,5,6,7 — 1,3,5,6,7,8 308 — 210
380/415-3-50 1,3,4,5,7,8 — 1,2,4,5,8 186 — 126
106
575-3-60 1,2,4,8 — 1,2,3,4 142 — 80
380-3-60 1,3,5,6 — 1,2,4,5,7,8 216 — 122
230-3-60 2,3,6,8 — 1,3,4,7,8 358 — 202
208/230-3-60 2,4,8 — 1,3,5 398 — 224
460-3-60 1,3,4,5,6,7,8 — 1,2,3,6,7 178 — 100
230-3-50 2,4,5,6,8 — 1,3,5,6,7,8 374 — 210
380/415-3-50 1,3,6,7,8 — 1,2,4,5,8 226 — 126
116
575-3-60 1,2,4,8 — 1,2,3,5 142 — 96
380-3-60 1,3,5,6 — 1,2,5,6,7,8 216 — 146
230-3-60 2,3,6,8 — 1,4,5,6,7,8 358 — 242
208/230-3-60 2,4,8 — 1,4,7 398 — 268
460-3-60 1,3,4,5,6,7,8 — 1,2,4,5,6 178 — 120
230-3-50 2,4,5,6,8 — 1,4,5,8 374 — 254
380/415-3-50 1,3,6,7,8 — 1,2,5,7,8 226 — 154
126
575-3-60 1,2,4,8 — 1,2,4,5,6,8 142 — 118
380-3-60 1,3,5,6 — 1,3,4,5,6,7,8 216 — 178
230-3-60 2,3,6,8 — 1,6,8 358 — 294
208/230-3-60 2,4,8 — 2,3,4,6,8 398 — 326
460-3-60 1,3,4,5,6,7,8 — 1,2,5,6,7,8 178 — 146
230-3-50 2,4,5,6,8 — 2,3,4,5,6,7 374 — 308
380/415-3-50 1,3,6,7,8 — 1,3,4,5,7,8 226 — 186
136
575-3-60 1,2,8 — 1,2,4,5,6,8 174 — 118
380-3-60 1,4,6 — 1,3,4,5,6,7,8 264 — 178
230-3-60 3,4,5,6,7 — 1,6,8 436 — 294
208/230-3-60 3,6,7 — 2,3,4,6,8 484 — 326
460-3-60 1,3,5,7,8 — 1,2,5,6,7,8 218 — 146
230-3-50 3,4,7 — 2,3,4,5,6,7 460 — 308
380/415-3-50 1,5,6,8 — 1,3,4,5,7,8 278 — 186
146
575-3-60 1,2,8 — 1,2,4,8 174 — 142
380-3-60 1,4,6 — 1,3,5,6 264 — 216
230-3-60 3,4,5,6,7 — 2,3,6,8 436 — 358
208/230-3-60 3,6,7 — 2,4,8 484 — 398
460-3-60 1,3,5,7,8 — 1,3,4,5,6,7,8 218 — 178
230-3-50 3,4,7 — 2,4,5,6,8 460 — 374
380/415-3-50 1,5,6,8 — 1,3,6,7,8 278 — 226
