- Brennertaster drücken
- Mit Einstellrad
entsprechende PushPull-Unit aus nachfol-
gender Liste anwählen
5....... Hand PushPull mit Leistungspotentiometer
6....... Hand PushPull ohne Leistungspotentiometer
7....... Binzel Hand PushPull „PP 240D/401D“ 42V mit Lei-
stungspotentiometer
8....... Binzel Hand PushPull „PP 240D/401D“ 42V ohne
Leistungspotentiometer
9....... Binzel Roboter PushPull „WH/PP (WH/241)“ 42V
1)
10..... Binzel Roboter PushPull „WH/PP“ 24V
1)
11..... Dinse Roboter PushPull „DIX MAPTZ 2/500“ 42V
1)
12..... Hulftegger Hand PushPull 24 V
1)
13..... Zwischenantrieb „VR 143-2“
16..... „Cobra Gold“ Hand PushPull 24 V
1)
1)
Funktionsabweichungen durch Motor- und Getriebetole-
ranzen möglich - eventuell Werksabgleich notwendig
- Antriebseinheiten beider Drahtvorschub-Motoren (z.B.
Schweißbrenner und Drahtvorschub) entkoppeln - Draht-
vorschub-Motoren müssen unbelastet sein
PushPull-Unit
Der Abgleich der PushPull-Unit muß vor jeder erstmaligen
Inbetriebnahme erfolgen. Wird dieser nicht durchgeführt wer-
den Standardparameter verwendet - das Schweißergebnis
kann unter Umständen nicht zufriedenstellend sein.
- Funktion „PPU“ in der zweiten Menüebene (2nd) anwählen
- Antriebseinheiten beider Drahtvorschub-Motoren wieder ein-
koppeln
- Schweißdraht in Antriebseinheiten beider Drahtvorschub-
motoren (z.B. Schweißbrenner und Drahtvorschub) ein-
spannen
Achtung! Schweißbrenner vom Körper weghalten -
Gefahr durch austretenden Schweißdraht.
- Brennertaster drücken

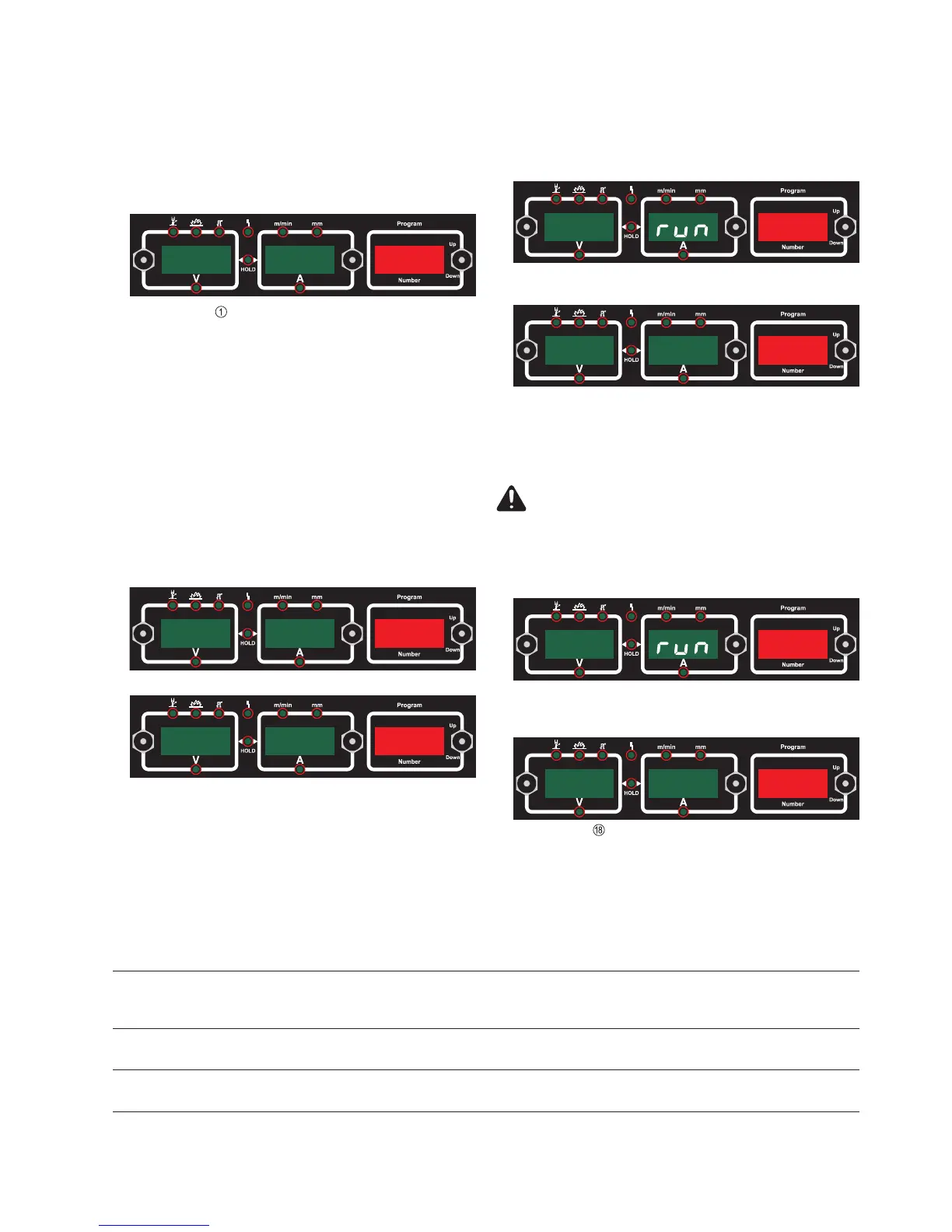

Drahtvorschub-Motoren werden im belasteten Zustand ab-
geglichen; während des Abgleichs wird am rechten Display
„run“ angezeigt
- Der PushPull-Unit Abgleich ist erfolgreich abgeschlossen,
wenn am Display die zuvor eingestellten Werte„PPU“ und
z.B. „5“ erscheinen.
- Ist der Abgleich im unbelasten Zustand abgeschlossen wird
am Display „St2“ angezeigt
- Taster MEM
zweimal drücken um das Setup-Menu zu
verlassen
5
PPU
6
PPU
STI
- Brennertaster drücken
Drahtvorschub-Motoren werden in unbelastetem Zustand
abgeglichen; während des Abgleichs wird am rechten Dis-
play „run“ angezeigt
Drahtrollen einkoppeln und Vorgang
durch Drücken der Brennertaste erneut
starten
Vorgang durch Drücken der Brennerta-
ste erneut starten
Fehlermeldung Ursache Behebung
Fehlermeldungen an den Anzeigen
PPU-Abgleich: Step 2 (St2) wurde in ent-
koppeltem Zustand gestartet
Err | E11
PPU-Abgleich: Schnellstop wurde durch
Drücken der Brennertaste aktiviert
Err | E16
Vorgang durch Drücken der Brennerta-
ste erneut starten
Hinweis! Erscheint eine hier nicht angeführte Fehlermeldung an den Anzeigen, ist der Fehler nur durch den Servicedienst zu
beheben. Notieren Sie die angezeigte Fehlermeldung sowie Seriennummer und Konfiguration der Stromquelle und verständigen
Sie den Servicedienst.
PPU-Abgleich: Fehlerhafte MessungErr | Eto
