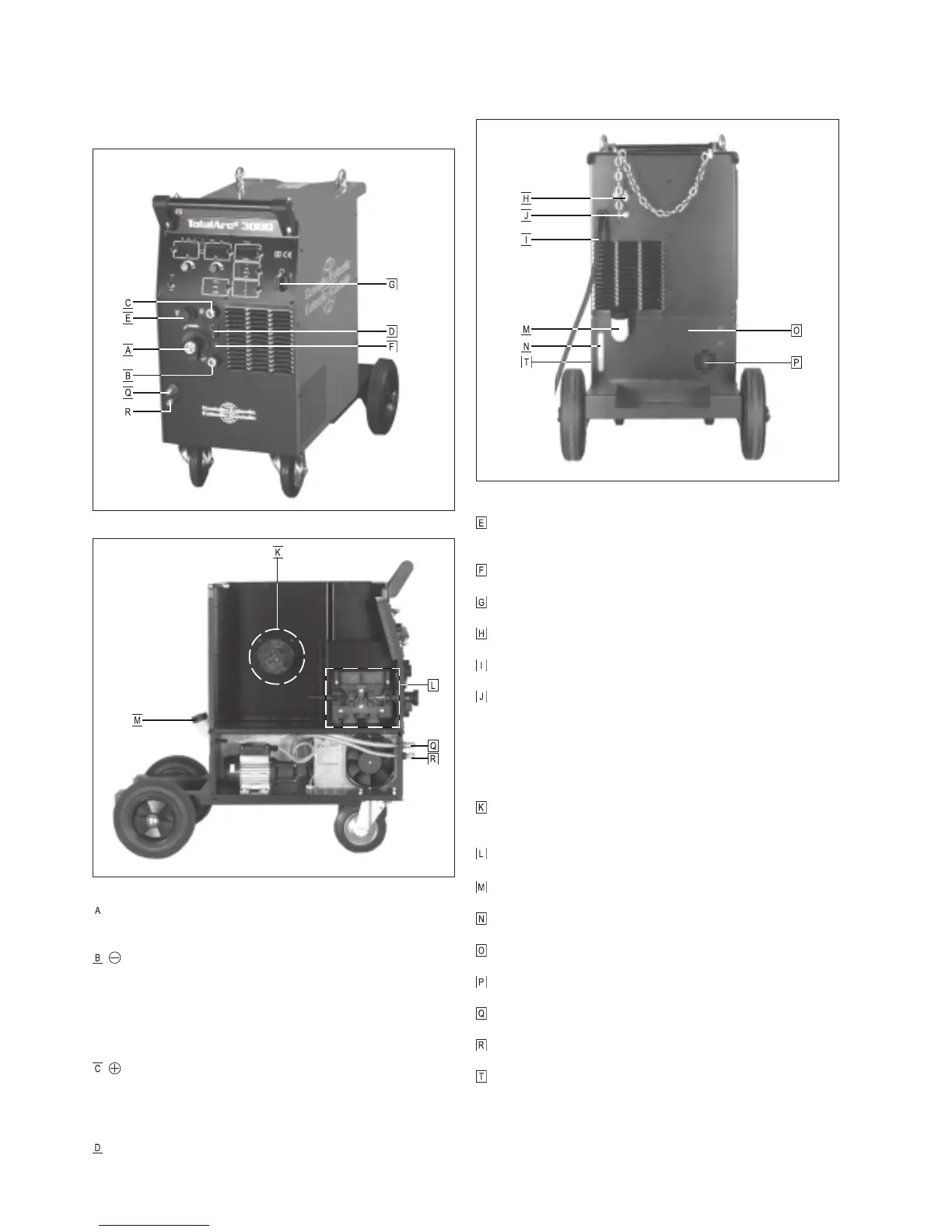

Abb.5 Rückansicht der Stromquelle TotalArc
2
3000
Abb.3 Vorderseite Stromquelle TotalArc
2
3000
Abb.4 Seitenansicht der Stromquelle TotalArc
2
3000
Stromquelle TotalArc² 3000
Bedienelemente und Anschlüsse
Brenner-Zentralanschluß ... zur Aufnahme des MIG/MAG-
Schweißbrenners
- Strombuchse mit Bajonettverschluß ... dient zum
- Anschluß für das Massekabel beim MIG/MAG-Schwei-
ßen
- Stromanschluß des WIG-Schweißbrenners
- Anschluß für Handelektroden- bzw. Massekabel bei der
Elektrodenhandschweißung (je nach Elektrodentype)
- Strombuchse mit Bajonettverschluß ... dient zum
- Anschluß für das Massekabel beim WIG-Schweißen
- Anschluß für Handelektroden- bzw. Massekabel bei der
Elektrodenhandschweißung (je nach Elektrodentype)
Anschlußbuchse Brennersteuerung ... zum Anschluß des
Steuersteckers des Schweißbrenners
Anschlußbuchse Fernbedienung ... standardisierte An-
schlußbuchse
Blindabdeckung
Netzschalter ... zum Ein- und Ausschalten der Stromquelle
Anschlußbuchse Schutzgas
Netzkabel mit Zugentlastung
Taster Gasprüfen / Drahteinfädeln
- Gasprüfen ... zum Einstellen der benötigten Gasmenge
am Druckminderer. Taster nach oben drücken und halten
- Gas strömt aus.
- Drahteinfädeln ... zum gas- und stromlosen Einfädeln der
Drahtelektrode in das Brennerschlauchpaket
Drahtspulenaufnahme mit Bremsvorrichtung ... zur Auf-
nahme genormter Schweißdrahtspulen bis max. 16 kg
4-Rollenantrieb
Schraubkappe / Einfüllstutzen für Kühlwasser
Sichtfenster Kühlflüssigkeit
Sicherung Kühlmittelpumpe
Durchführung Motorwelle der Wasserpumpe
Steckanschluß Wasservorlauf (schwarz)
Steckanschluß Wasserrücklauf (rot)
Tankabflußschlauch (im Gehäuseinneren) ... zum Entlee-
ren des Kühlflüssigkeitsbehälters
