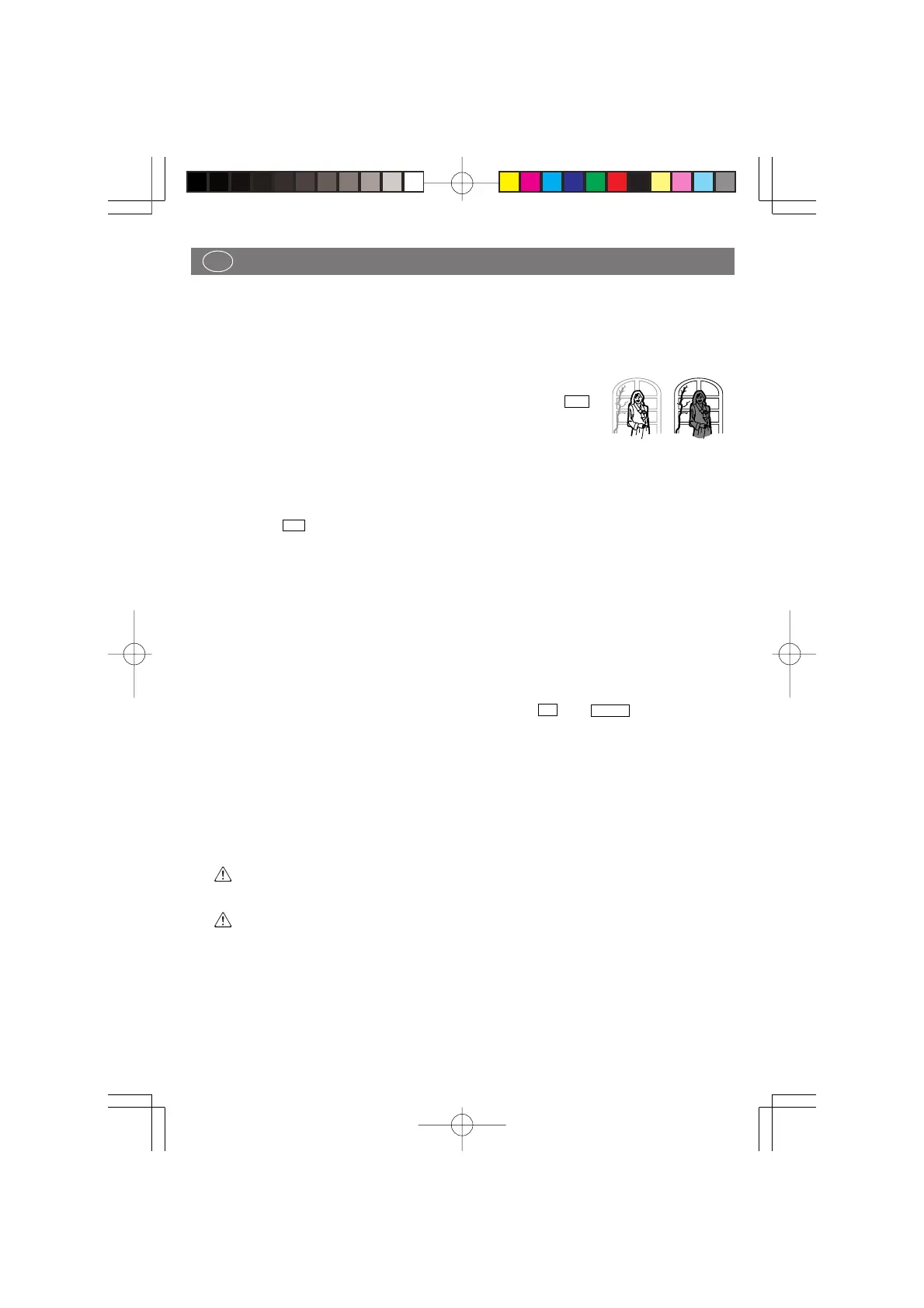

ZC-F11 - 20 -
BESCHREIBUNG DER FUNKTIONEN
1 Rückfokus Einstellrad
Falls der Fokus nach der Montage des Objektives einer Einstellung bedarf, die Sicherungsschraube
(7) lösen und mit dem Einstellrad die Schärfe einstellen.
2 Potentiometer Einstellung des DC-Blendenpegels
Den DC-Blendenpegel manuell einstellen.
3 BLC-Modus-Schalter (Gegenlichtkompensation)
Bei starkem Gegenlicht (Sonne, Himmel, Beleuchtung usw.) erscheint
das Objekt dunkel. In diesem Falle ist dieser Schalter auf Position
BLC
zu
stellen.
4 Synchronisierungs-Modus-Schalter
Für die Einstellung des Synchronisierungs-Modus.
LL.: Zeilensynchronisierung
INT.: Interne Synchronisierung
5 Potentiometer für Einstellung der Zeilensynchronisierung
Dieses Potentiometer dient für die Einstellung der Phase, wenn der Schnchron-Modus-Schalter
auf Position
L.L.
gestellt ist.
(Vorgabeposition: Einstellbar um 0˚ bis 180˚ an der linken Seite)
6 Ausgangsstecker für Blendenautomatik
Für den Anschluß des Kabels an ein Objektiv mit Blendenautomatik. Die Stiftbelegung ist wie folgt.
Nr. DC VIDEO
1 Steuerleitung – 12 V Gleichstrom (max. 50 mA)
2 Steuerleitung + Nicht belegt
3 Treiberleitung + Videosignal
4 Treiberleitung – Masse
7 Rückfocus-Sicherungsschraube
8 Blendenautomatik-Modus-Schalter
Für das Umschalten des Ausgangs von dem Stecker für Blendenautomatik (6). Die Verschlußzeit
ist auf 1/50 sek. festgelegt, wenn der Schalter auf Position
DC
oder
VIDEO
gestellt ist.
DC: Diese Position ist einzustellen, wenn ein objektiv mit Blendenautomatik ohne
Verstärker verwendet wird.
AES: Diese Position ist einzustellen, wenn ein automatischer elektronischer Verschluß
(AES=Auto Electronic Shutter) verwendet wird.
VIDEO: Diese Position ist einzustellen, wenn ein Objektiv mit Blendenautomatik mit
eingebautem Verstärker verwendet wird.
9 Video-Ausgangsstecker
Mit einem Koaxialkabel mit dem TV-Monitor verbinden.
0 Stromeingang: Eine 12 V (10,8 bis 13,4 V) Gleich- oder 24 V (21,6 bis 26,4 V, 49,5 bis 50,5 Hz)
Wechselstromversorgung verwenden. (ZC-F11C4/ZC-F11CH4)
Vorsicht: Nur eine 24 V Wechselstromversorgung der Klasse 2 oder eine +12 V
Gleichstromversorgung verwenden.
Netzkabel: Wechselstrom 230 V, 50 Hz (ZC-F11C3/ZC-F11CH3)
Vorsicht: Nur mit 230 V Wechselstrom verwenden.
BLC OFF
