ZC-F11 - 21 -
DESCRIPTION DES FONCTIONS
1 Molette de réglage de bride arrière
Si la mise au point doit être réglée après qu’un objectif ait été monté sur la caméra vidéo, desserrer
la vis de verrouillage de foyer arrière (7) et tourner la molette de réglage pour faire la mise au point.
2 Potentiomètre de réglage du niveau du diaphragme CC
Ajuster manuellement le niveau de diaphragme CC.

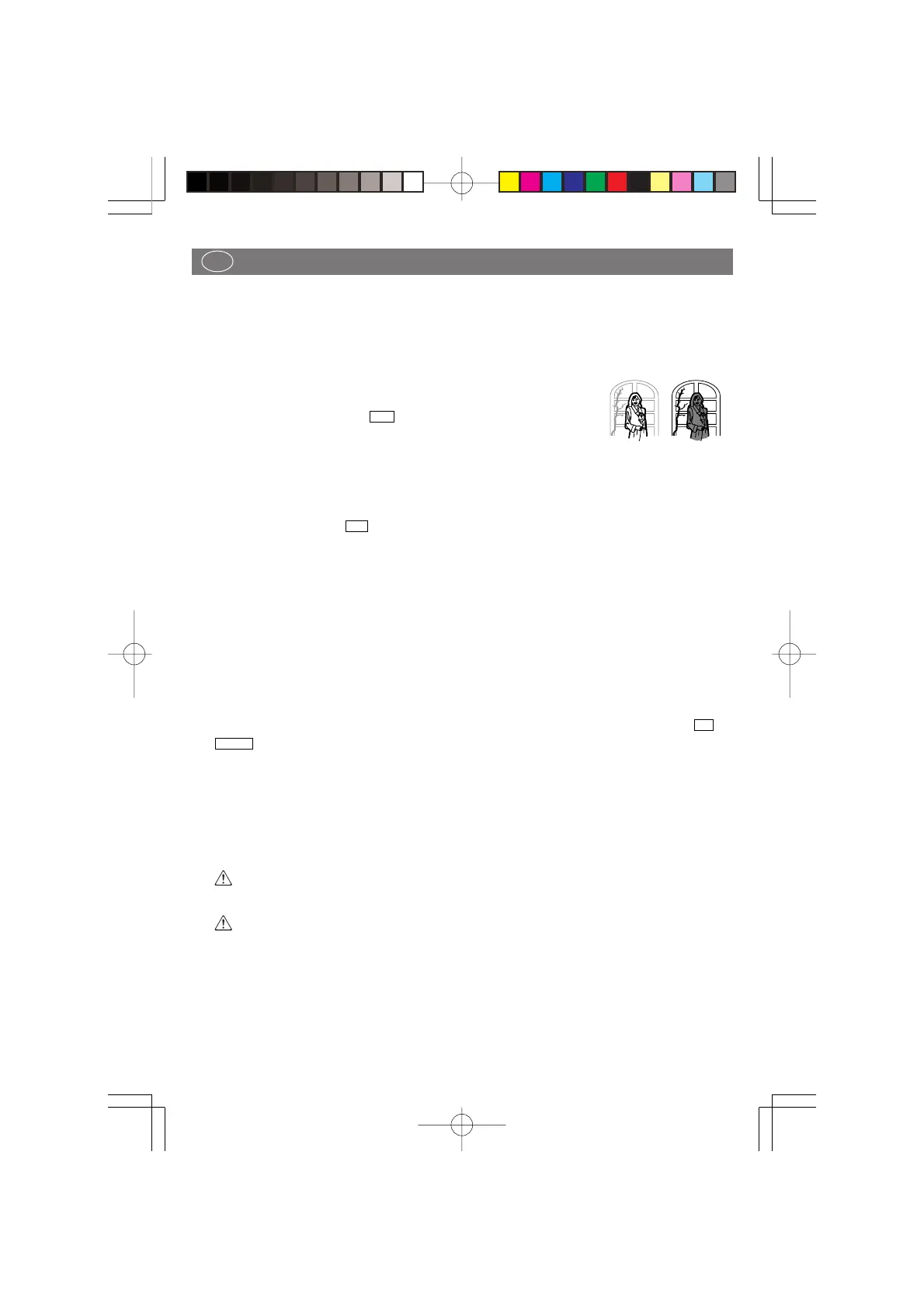

3 Commutateur de mode BLC (compensation de contre-jour)
Quand une lumière intense (soleil, ciel, éclairage) éclaire le sujet photo-
graphié de l’arrière, le sujet apparaît sombre. Dans ce cas, régler le
commutateur sur la position
BLC
.
4 Commutateur de mode de synchronisation
Pour le réglage du mode de synchronisation.
LL.: Mode de verrouillage de ligne
INT.: Mode de synchronisation interne
5 Potentiomètre de réglage de la phase
Ce potentiomètre est utilisé pour régler la phase quand le commutateur de mode de synchronisation
est réglé sur la position
L.L.
.
(Position par défaut: Réglage maximum vers la gauche 0˚ ~ 180˚)
6 Connecteur de sortie de diaphragme automatique
Pour le raccordement d’un câble d’objectif à diaphragme automatique. L’affectation des broches
est la suivante.
No. DC VIDEO
1 CONTROL – CC 12 V (50 mA maxi)
2 CONTROL + Sans connexion
3 DRIVE + VIDEO
4 DRIVE – Masse
7 Vis de verrouillage de foyer arrière
8 Commutateur de mode de diaphragme automatique
Pour commuter la sortie du connecteur de diaphragme automatique (6). La vitesse de
l’obturateur est fixée à 1/50 seconde quand le commutateur est réglé sur la position
DC
ou
VIDEO
.
DC: A régler lors de l’utilisation d’un diaphragme automatique sans ampli.
AES: A régler lors de l’utilisation d’un obturateur électronique automatique (AES).
VIDEO: A régler lors de l’utilisation d’un objectif à diaphragme automatique avec ampli
intégré.
9 Connecteur de sortie vidéo
A raccorder au moniteur de télévision avec un câble coaxial.
0 Borne d’entrée d’alimentation. Utiliser une alimentation CC de 12 V (10,8 à 13,2 V) ou CA 24 V
(21,6 à 26,4, 49,5 à 50,5 Hz). (ZC-F11C4/ZC-F11CH4)
Attention: Utiliser seulement une alimentation CA de 24 V indiquée classe 2 ou CC +12 V.
Cordon d’alimentation secteur: Utiliser le courant alternatif de 230 V, 50 Hz (ZC-F11C3/ZC-
F11CH3)
Attention: Utiliser seulement une alimentation CA de 230 V.
BLC OFF
