ZC-F11 - 24 -
OPIS FUNKCJI
1 Śruba regulacji krawędzi tylnej
Jeżeli zachodzi potrzeba regulacji ostrości po zamocowaniu obiektywu, poluzuj śrubę mocującą
tył kołnierza okalającego obiektyw (7) i przekręć pokrętło aby wyregulować.
2 Potencjometr regulacji poziomu przesłony DC.
Zmień poziom przesłony DC ręcznie.

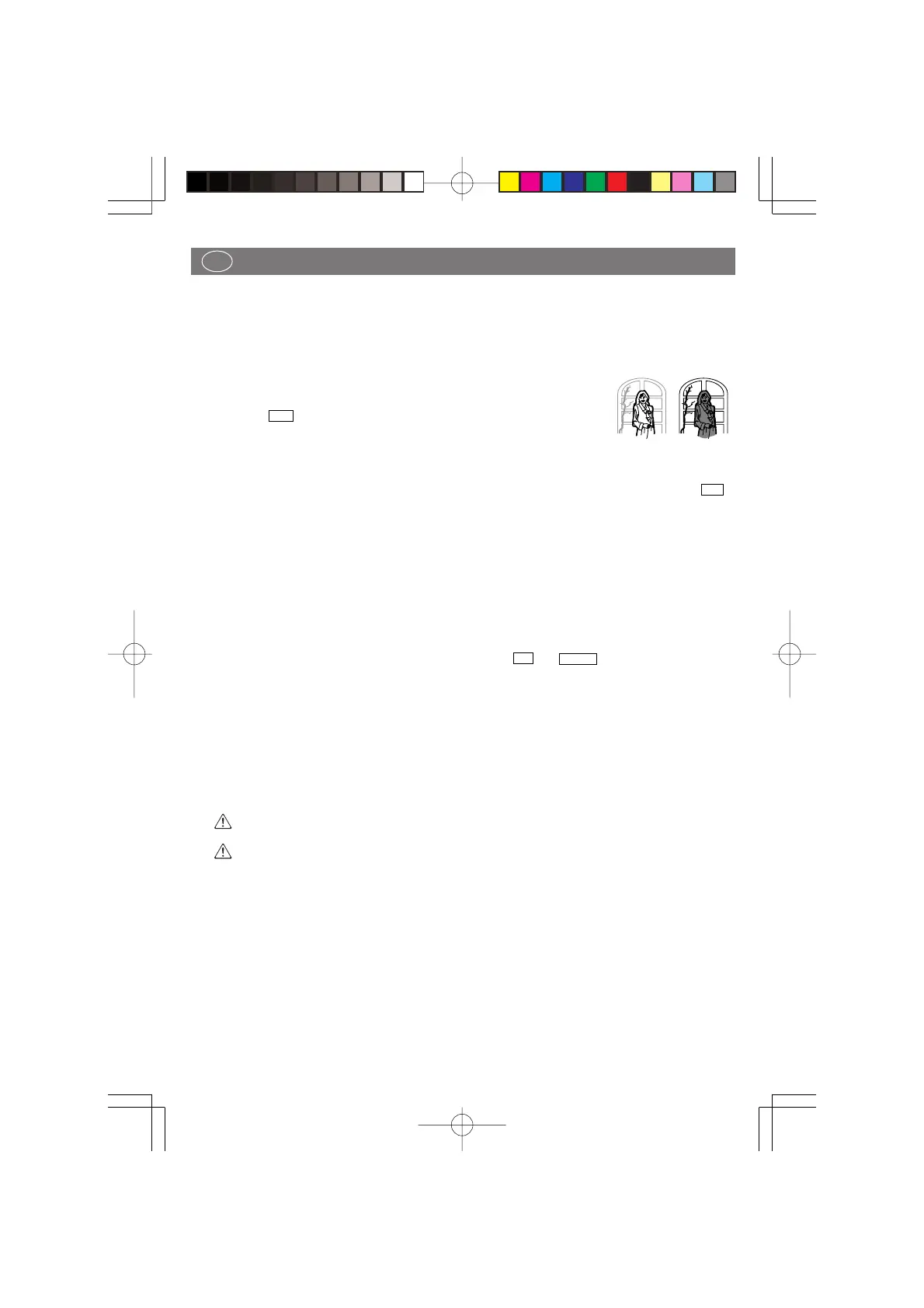

3 Przełącznik kompensacji światła tylnego BLC (Back Light Compensation)
Silne natężenie światła za obiektem obserwowanym może spowodować,
iż obiekt będzie zbyt ciemny. W takim przypadku ustaw ten przełącznik
w pozycji
BLC
.
4 Przełącznik trybu synchronizacji
L.L.: tryb Line Lock (zamknięty)
INT: tryb internal (wewnętrzny)
5 Potencjometr regulacji fazy liniowej
Używa się go do dostosowania fazy, kiedy tryb synchronizacji jest ustawiony w pozycji
L.L.
.
(Pozycja domyślna: lewy kraniec z możliwością regulacji 0 - 180 stopni)
6 Gniazdko wyjściowe dla obiektywu z automatyczną przysłoną.
NR PIN Przysłona DC Przysłona VIDEO
1 CONTROL– DC 12V (max 50mA)
2 CONTROL+ NC
3 DRIVE+ VIDEO
4 DRIVE– UZIEMIENIE
7 Śruba mocująca tył kołnierza okalającego obiektyw
8 Przełącznik trybu automatycznej przysłony
Do przełączania wyjścia z gniazdka automatycznej przysłony (6). Prędkość migawki jest
ustalona na 1/50 sek. kiedy przełącznik jest w pozycji
DC
lub
VIDEO
.
DC: Ustawić w przypadku użycia obiektywu z automatyczną przysłoną bez wzmacniacza.
AES: Ustawić w przypadku użycia obiektywu z AES (Automatyczna Migawka Elektroniczna).
Obiektyw z automatyczną przysłoną nie może być użyty, gdy przełącznik jest w
pozycji AES.
VIDEO: Ustawić w przypadku użycia obiektywu z automatyczna przysłoną i wbudowanym
wzmacniaczem.
9 Łącze BNC dla wyjścia video
Połączenie z monitorem kablem koncentrycznym.
0 Terminal wejściowy zasilania.: Używaj zasilaczy DC12V (10.8 do 13.2V) lub AC24V (21.6 do
26.4V, 49.5 do 50.5 Hz). (ZC-F11C4/ZC-F11CH4)
Uwaga: Upewnij się, że używasz zasilacza 12VDC lub 24VAC oznaczonego wyłącznie Klasą 2.
Przewód zasilania AC: Używaj 230V AC, 50Hz. (ZC-F11C3/ZC-F11CH3)
Uwaga: Używaj tylko z zasilaniem 230V AC.
BLC OFF(Wyłączone)
PL
