ZC-F11 - 26 -
1 后焦距调整轮
镜头安装后，如果需要调整焦距，请松开后焦距锁定螺钉 (7) 并转动调整轮开始调整。
2 DC 直接驱动自动光圈电平调整旋钮
手动调整 DC 直接驱动自动光圈电平。

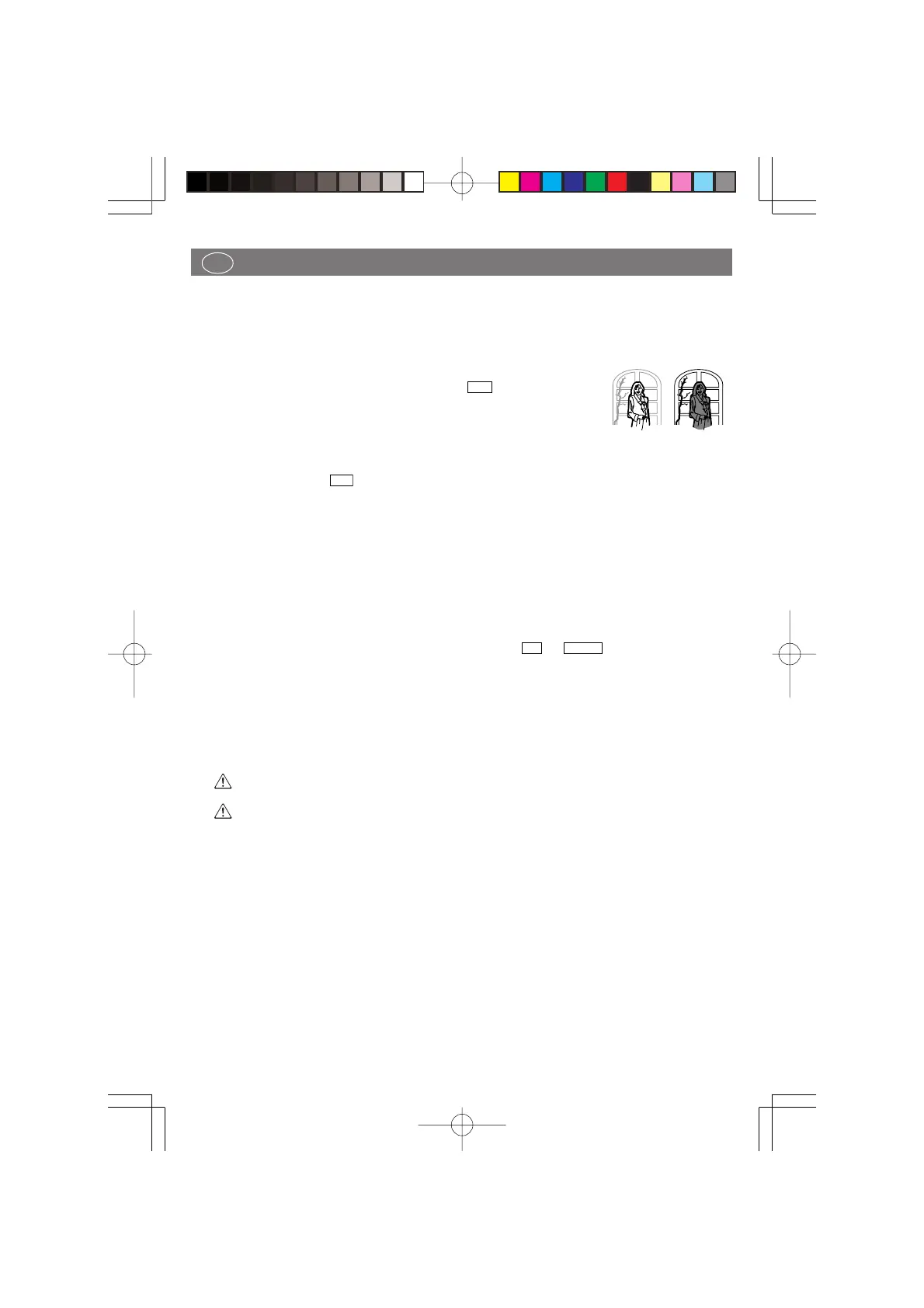

3 BLC（背光补偿）模式开关
如果被拍摄的物体背后有强光（如太阳、天空、照明灯光等），该物体就
会显得比较暗，在这种情况下，请将开关置于
BLC
（背光补偿）位置。
4 同步模式开关
用于设置同步模式。
L.L.∶ 电源同步模式
INT.∶ 内同步模式
5 电源同步相位调整旋钮
当同步模式开关置于
L.L.
位置时，此调整旋钮用于调整相位。
（预设位置∶最左边，0°～180°可调）
6 自动光圈输出连接器
用于连接一个自动光圈镜头的电缆。管脚配置如下∶
序号 DC（直接驱动） VIDEO（视频驱动）
1 CONTROL - DC 12 V (最大 50 mA)
2 CONTROL + N. C. (空接)
3 DRIVE + VIDEO(视频讯号)
4 DRIVE - GND (接地)
7 后焦距锁定螺钉
8 自动光圈模式开关
用于切换来自自动光圈连接器的输出 (6)，当开关设在
DC
或
VIDEO
位置时，快门速度固定
在 1/50 秒。
DC（直接驱动）∶ 当使用没有内置放大器的自动光圈镜头时设置。
AES（自动电子快门）∶当使用 AES（自动电子快门）时设置。
VIDEO（视频驱动）∶ 当使用内置放大器的自动光圈镜头时设置。
9 视频输出连接器
通过同轴电缆连接到监视器。
0 电源输入端子。使用 DC（直流）12V（10.8 到 13.2V）或 AC（交流）24V（21.6 到 26.4V，
49.5 到 50.5Hz）电源。(ZC-F11C4/ZC-F11CH4)
注意∶仅使用标识为 2 级的 24V AC（交流）电源或者 +12VDC（直流）电源。
AC（交流）电源线∶使用AC（交流）230 V，50 Hz (ZC-F11C3/ZC-F11CH3)
注意∶仅使用 AC（交流）230 V
功能描述
BLC 开 OFF 关
CN
