Lecteur de carte Proximité - Sortie Wiegand
INSTALLATION MANUAL
10
cdvi.com
cdvigroup.com

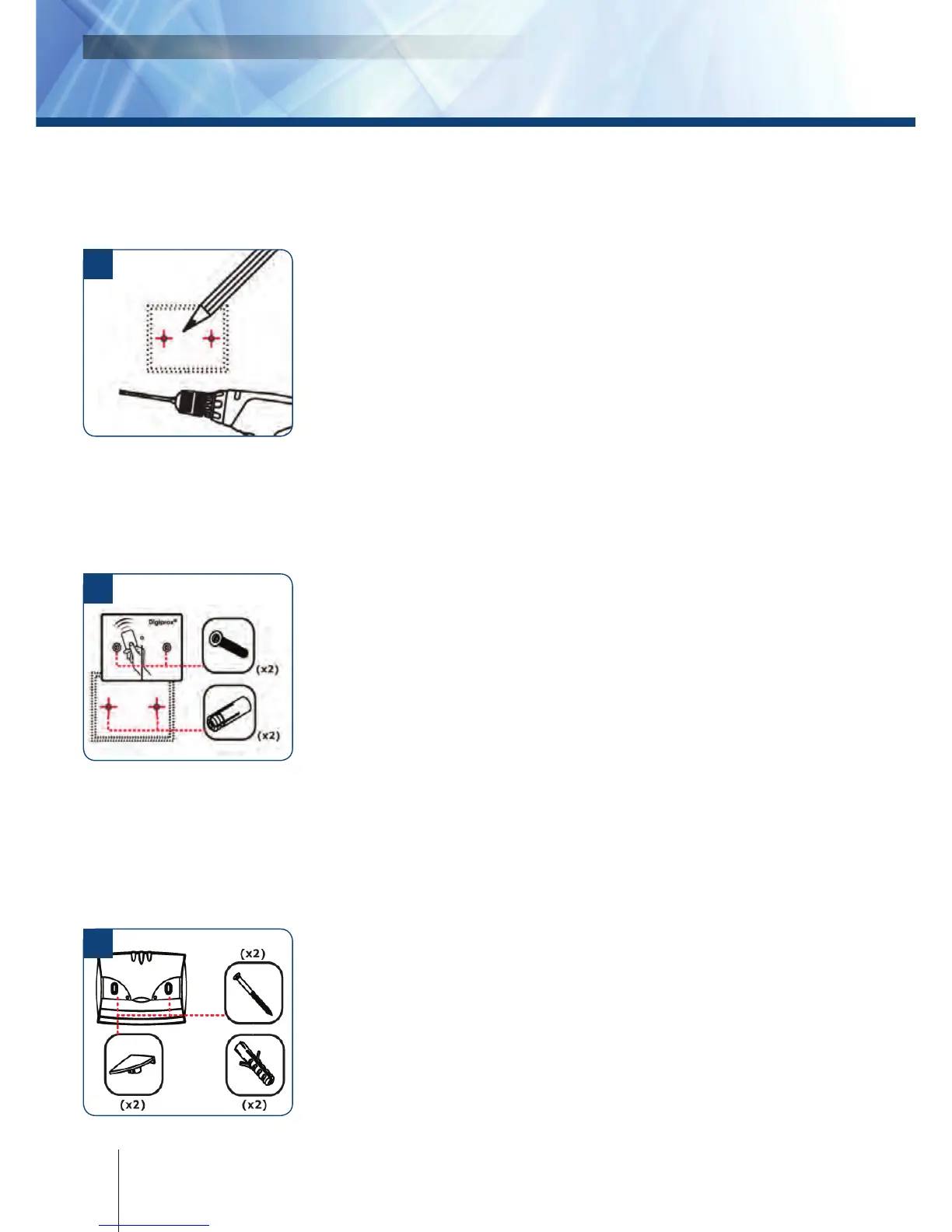

A l’aide du lecteur, prenez les marques pour
xer le produit. Percez le support de montage
au niveau des marques. Diamètres de perçage
préconisés : plaque de xation = 4 mm (.157”)
et lecteur = 6 mm(.236”). Grâce à votre schéma
de câblage, prévoyez la sortie des câbles,
cachés dans la surface ou à l’extérieur (moulure)
DGLI WLC 26
Placez les chevilles de métal dans les trous,
connectez les ls aux borniers (voir schéma
de câblage page 4), puis xez le lecteur avec
les deux vis DIAX® grâce à l’outil DIAX®.
N’oubliez pas de placer la varistance au niveau
du système de verrouillage.
DGLP WLC 26
Placez les chevilles de plastiques dans les
trous, connectez les ls aux borniers (voir
schéma de câblage page 4), puis xez les
lecteurs avec les deux vis à bois. Pour naliser
l’installation
du lecteur, placez les cache-vis. N’oubliez pas
de placer la varistance au niveau du système
de verrouillage.
1
2
3
Réf : DGLP WLC 26 et DGLI WLC 26
