Lecteur de carte Proximité - Sortie Wiegand
INSTALLATION MANUAL
9
cdvi.com
cdvigroup.com
Réf : DGLP FN WLC 26 et DGLI F WLC 26
DGLP FN WLC 26 option (MPLATE)
Pour ce lecteur, il existe une plaque
d’adaptation qui se place entre la surface
de montage et le lecteur. Cette plaque est
non founie (disponible sur demande).
4

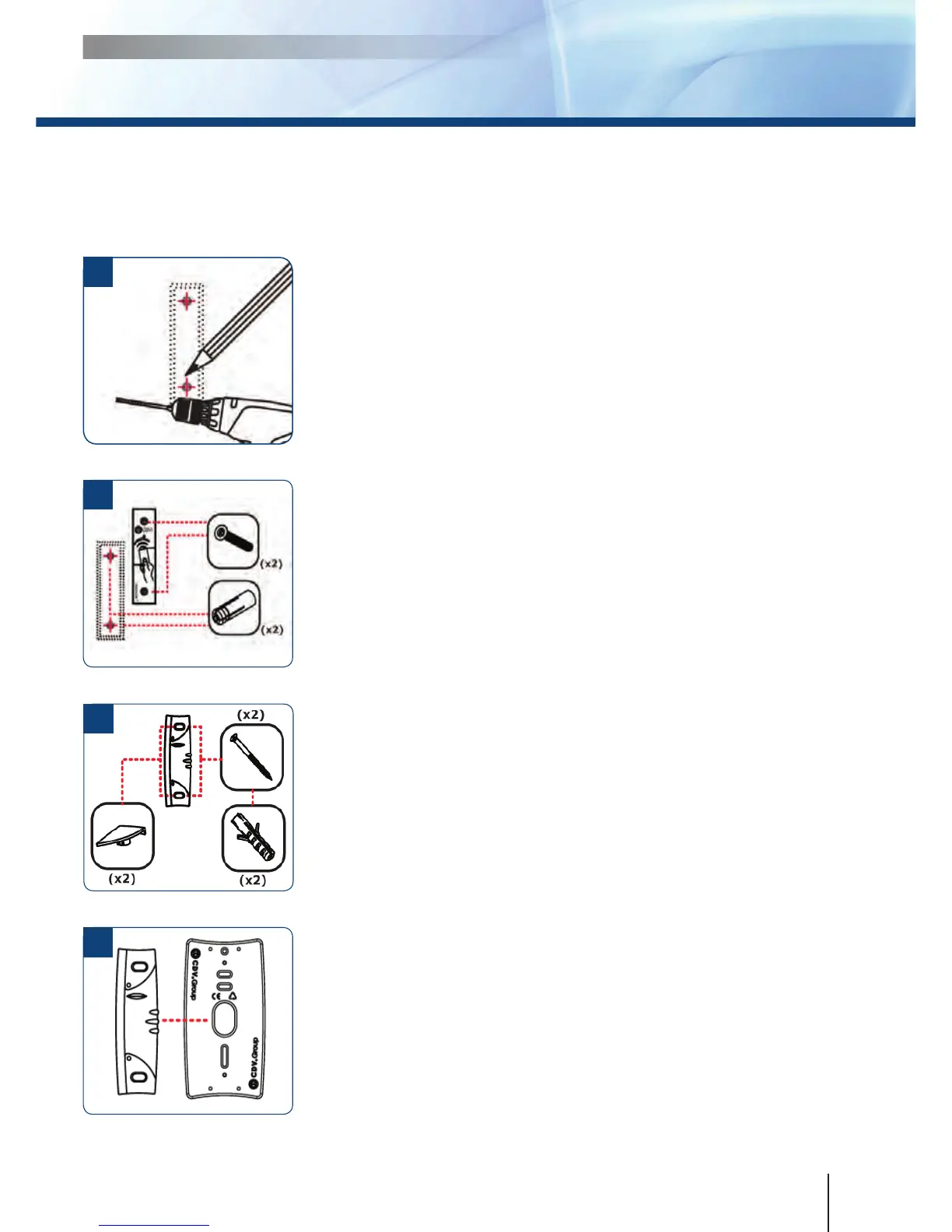

A l’aide du lecteur, prenez les marques pour xer
le produit. Percez le support de montage au niveau
des marques. Diamètres de perçage préconisés :
plaque de xation = 4 mm (.157”) et lecteur = 6
mm (.236”). Grâce à votre schéma de câblage,
prévoyez la sortie des câbles, cachés dans la
surface ou à l’extérieur (moulure).
1
DGLI F WLC 26
Placez les chevilles de métal dans les trous,
connectez les ls aux borniers (voir schéma
de câblage page 4), puis xez le lecteur avec
les deux vis DIAX® grâce à l’outil DIAX®.
N’oubliez pas de placer la varistance au niveau
du système de verrouillage.
2
DGLP FN WLC 26
Placez les chevilles de plastiques dans les trous,
connectez les ls aux borniers (voir schéma de
câblage page 4), puis xez les lecteurs avec les deux
vis à bois. Pour naliser l’installation du lecteur,
placez les cache-vis. N’oubliez pas de placer la
varistance au niveau du système de verrouillage.
3
5] MONTAGE
