PROFIL100EC
Clavier codé rétro-éclairé avec électronique déportée
MANUEL D’INSTALLATION
le retour au mode normal de fonctionnement.
4 bips indiquent une erreur de saisie.
F. Remise à zéro du code maître
- En fonctionnement normal,
positionnez un cavalier en P2.
- Attendre 1 seconde et enlevez le cavalier.
- Un bip est émis.
- Le code maître est de nouveau 1 2 3 4 5
en 5 termes ou 1 2 3 4 en 4 termes.
G. Changement du code d’entrée
par l’utilisateur
L’autorisation de changement de code
par l’utilisateur est déterminée
par le positionnement du cavalier P3.
(Otez le cavalier pour interdire le changement
de code, et placez le cavalier pour autoriser
le changement ).
1. Composez le code utilisé actuellement.
Le relais d’ouverture est commandé.
Un bip sonore est émis.
2. Tapez immédiatement les 2 termes
  ducodedemodication.
- Relais 1, à la première utilisation : A et B.
- Relais 2, à la première utilisation : 1 et 3.
- Un bip sonore est émis pour autoriser
le changement.
3. Composez le nouveau code d’ouverture.
Deux bips sonores conrment
la validation du nouveau code
et le retour à un fonctionnement normal.
 4.Vériezlamémorisation
du nouveau code en le composant.
H. Programmation des termes
 demodications
1. Tapez 2 fois le code maître.
- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.
- Deux bips sont émis pour conrmer
l’entrée en programmation.
2. Relais 1 (Groupe 1) : Tapez A7.
Relais 2 (Groupe 2) : Tapez A8.
- Suivant le nombre de relais, cette saisie
vous permettra de composer
les nouveaux termes de modications
des codes utilisateurs pour chaque groupe.
- Un bip est émis.
- Tapez les deux termes de modication.
- Un second bip sonore est émis
pour conrmer la programmation.
Ex: Tapez A7 puis composez
les deux termes de modications.
Puis répétez l’opération en tapant A8.
3. Tapez B pour sortir de la programmation.
Deux bips sont émis pour conrmer le retour
au mode normal de fonctionnement.
I. Programmation du signal sonore
Le signal sonore est toujours audible
en programmation. Il en est de même
lors de la commande d’ouverture, suite
à la reconnaissance d’un code. Par défaut,
lors de la composition du code d’ouverture,
aucun bip sonore «touche» n’est audible. Il est
possible d’autoriser les bips sonores touches.
1. Tapez 2 fois le code maître.
- Pour la première utilisation, le code maître
usine est : 1 2 3 4 5.
- Deux bips sonores sont émis
pour conrmer l’entrée en programmation.
2. Tapez AA.
- Un bip est émis.
- Tapez 0 pour supprimer les bips touches
pendant la composition du code d’ouverture.
- Tapez 1 pour autoriser les bips touches
pendant la composition du code d’ouverture.
- Un bip sonore est émis
pour conrmer la programmation.
3. Tapez B pour sortir de la programmation.
Deux bips sonores sont émis
pour conrmer le retour au mode
normal de fonctionnement.

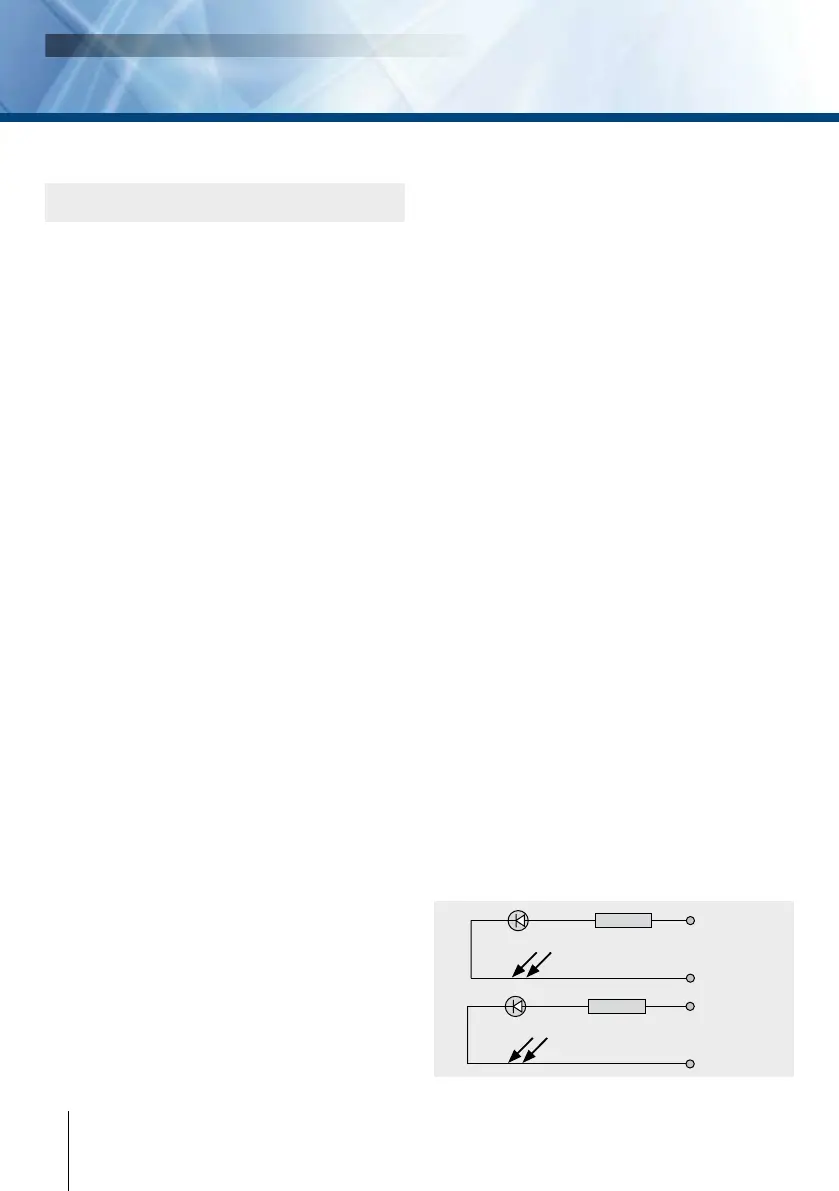

J. Utilisation des leds rouges et vertes :
- Les leds rouges et vertes sont prévues pour
accepter le 12 V DC (résistances intégrées),
- Elles sont câblées de la façon suivante:
Orange
12 V DC
Gris
0 V
Rose
12 V DC
Bleu
0 V
2.2KΩ
2.2KΩ
Led
Rouge
Led
Verte

CDVI Digicode Series Specifications

General

Category	Keypad
Manufacturer	CDVI
Series	Digicode Series
IP Rating	IP54
Tamper Output	Yes
Weight	200g
Number of Codes	100
Number of Digits	4 to 8
Operating Voltage	12/24 Vac/dc
Relay Output	1 (NO/NC)
