PROFIL100EC
Clavier codé rétro-éclairé avec électronique déportée
MANUEL D’INSTALLATION
12
cdvi.com
cdvigroup.com

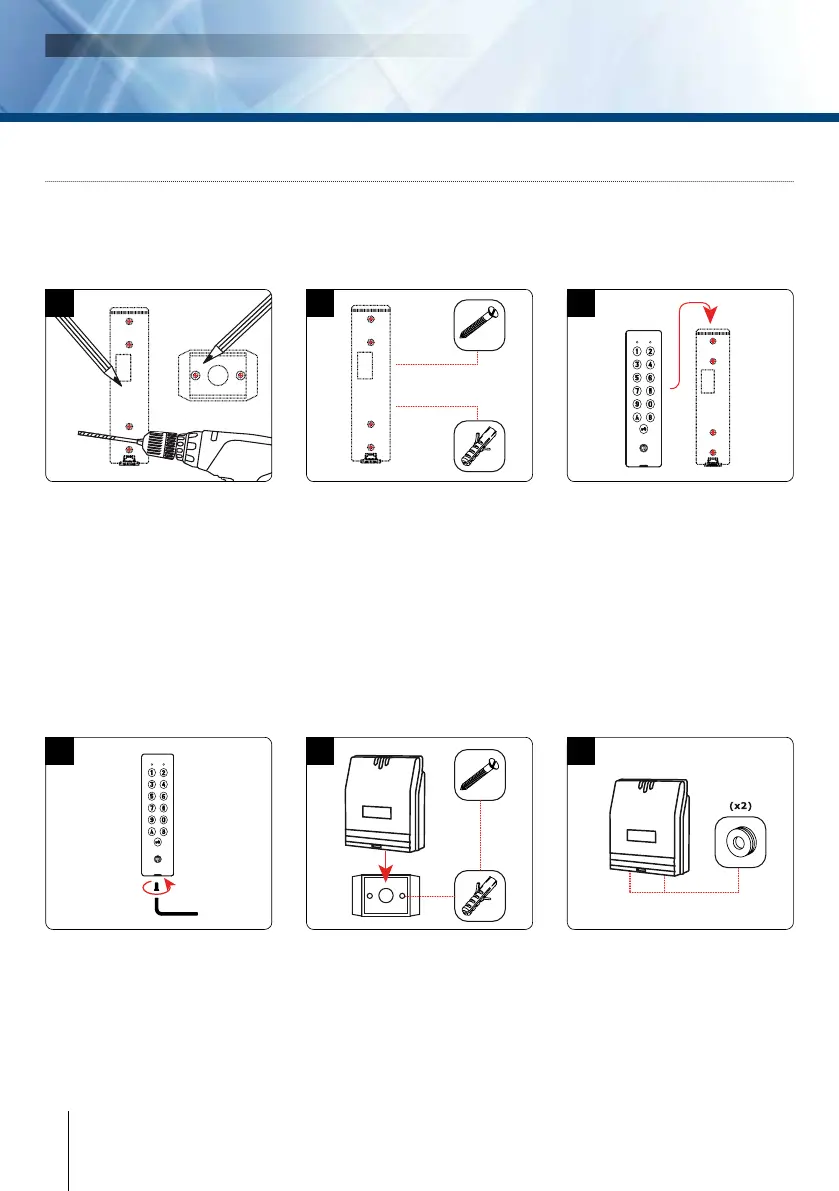

4] MONTAGE
Après avoir vérié que le kit de montage est complet et opéré le raccordement du clavier codé
Digicode
®
PROFIL100EC et de son électronique déportée, vous allez pouvoir procéder à l’installation
nale du produit. Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...) et suivez les
recommandations de montage du PROFIL100EC et de son électronique déportée.
Vériez la distance entre le
PROFIL100EC et son électronique
déportée (Voir page 12 «
Rappels et préconisations »). A
l’aide de la plaque de xation
de l’électronique déportée et
du PROFIL100EC, prenez les
marques et percez les 2 trous
de xation (forêt Ø 5 mm et
profondeur minimum = 35
mm) ainsi que l’ouverture pour
le passage du câble électrique
destiné au clavier.
Bloquez le PROFIL100EC sur
son support par l’intermédiaire
de la vis Diax
®
et de son outil
spécique (clé mâle coudée).
Pour naliser le montage de ce
produit, placez le cache-vis.
Positionnez les 2 chevilles plas-
tiques dans les trous. Puis Fixez
le fond du PROFIL100EC sur le
support de votre choix, à l’aide
des vis cruciformes à têtes fraisées.
Positionnez les 2 chevilles
plastiques dans les trous.
Puis xez la plaque de xation
de l’électronique déportée sur la
surface de votre choix, à l’aide
des vis. Venez ensuite placer
l’électronique déportée sur son
support.
Passez le câble électrique
du PROFIL100EC dans son
ouverture et xez le à son
support par le haut avec
le crochet supérieur.
Passez vos ls, glissez les passe-ls
de l’électronique déportée et
faites vos branchements. Lors
de cette opération, n’oubliez
pas de placer la varistance
(Voir page 12 «Rappels et
préconisations»).
