PROFIL100EC
Clavier codé rétro-éclairé avec électronique déportée
MANUEL D’INSTALLATION

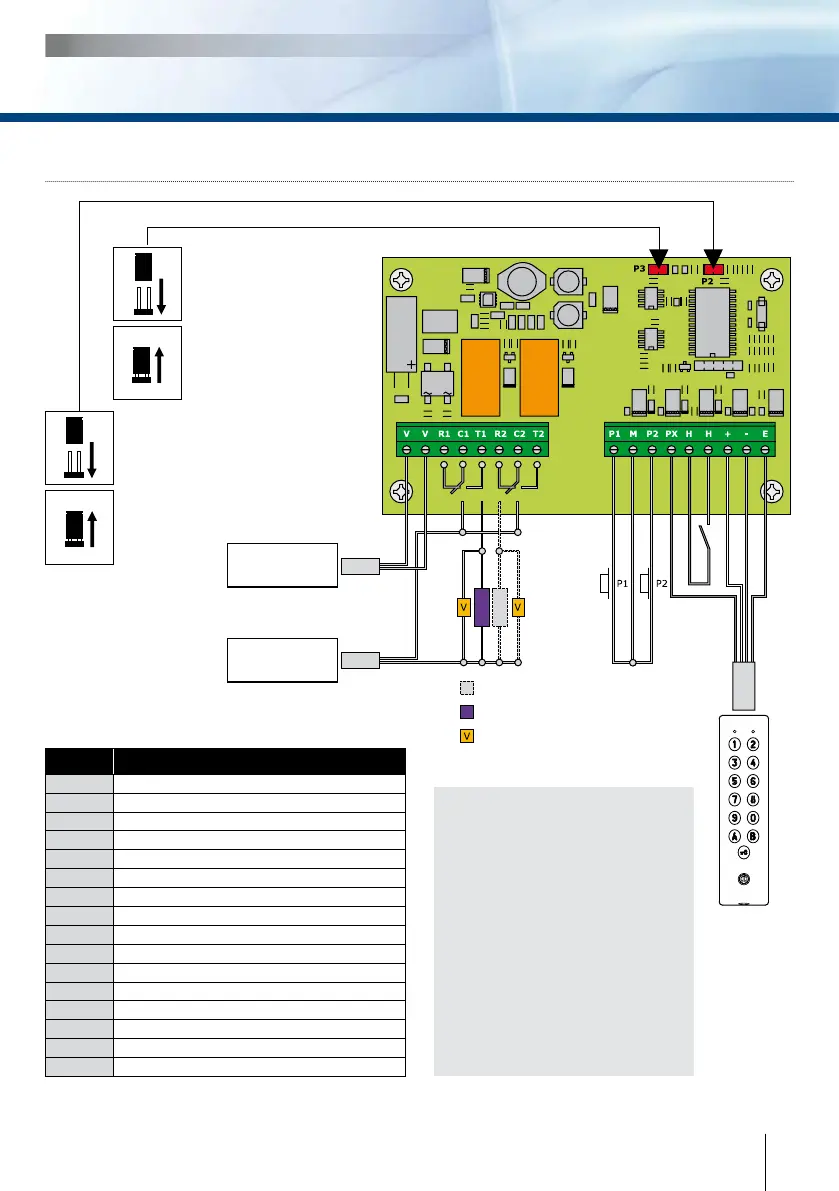

5] SCHÉMA DE RACCORDEMENTS
D693 Electronique déportée
Le cavalier sur P3 permet
de changer le code d’entrée
par l’utilisateur. Le cavalier
doit être placé pour les
modications et enlevé
pour verrouiller cette
option.
(voir chapitre
«Programmation»)
Le cavalier sur P2 permet
de réaliser une remise à zéro
de la mémoire. Le cavalier doit
être placé hors tension pour
que la manipulation fonctionne
(voir chapitre «Programmation»)
Alimentation
12 à 24 V AC
ou 12 à 48 V DC
Alimentation
côté commande
de puissance
Gâche à rupture
Gâche à émission
Varistance
Commande par bouton
poussoir
Le raccordement du bouton poussoir P1
est prévu pour commander le relais 1.
Le raccordement du bouton poussoir P2
est prévu pour commander le relais 2.
Le mode et la temporisation sont
programmables.
Le contact horloge H permet
l’utilisation de la touche avec
le pictogramme d’une clé,
comme bouton extérieur.
Si le contact horloge est ouvert, la touche
«clé» n’est pas utilisable, dans le cas
contraire, la touche «clé» peut être
utilisée pour l’ouverture libre.
Bornier Correspondance
V
Alimentation 12 V à 24 V AC ou 12 V à 48 V DC
V
Alimentation 12 V à 24 V AC ou 12 V à 48 V DC
R1
Contact repos du relais 1
C1
Commun du relais 1
T1
Contact travail du relais 1
R2
Contact repos du relais 2
C2
Commun du relais 2
T2
Contact travail du relais 2
P1
Bouton intérieur de sortie relais 1
M
Commun boutons
P2
Bouton intérieur de sortie relais 2
PX
Contact touche « Clé » l jaune
H
Contact horloge
+
Clavier l blanc
-
Clavier l marron
E
Clavier vert ( éclairage )
Relais
1
Relais
2
