KCIN
Vattentätt kodlås med bakgrundsbelysning i delat montage
INSTALLATIONSMANUAL

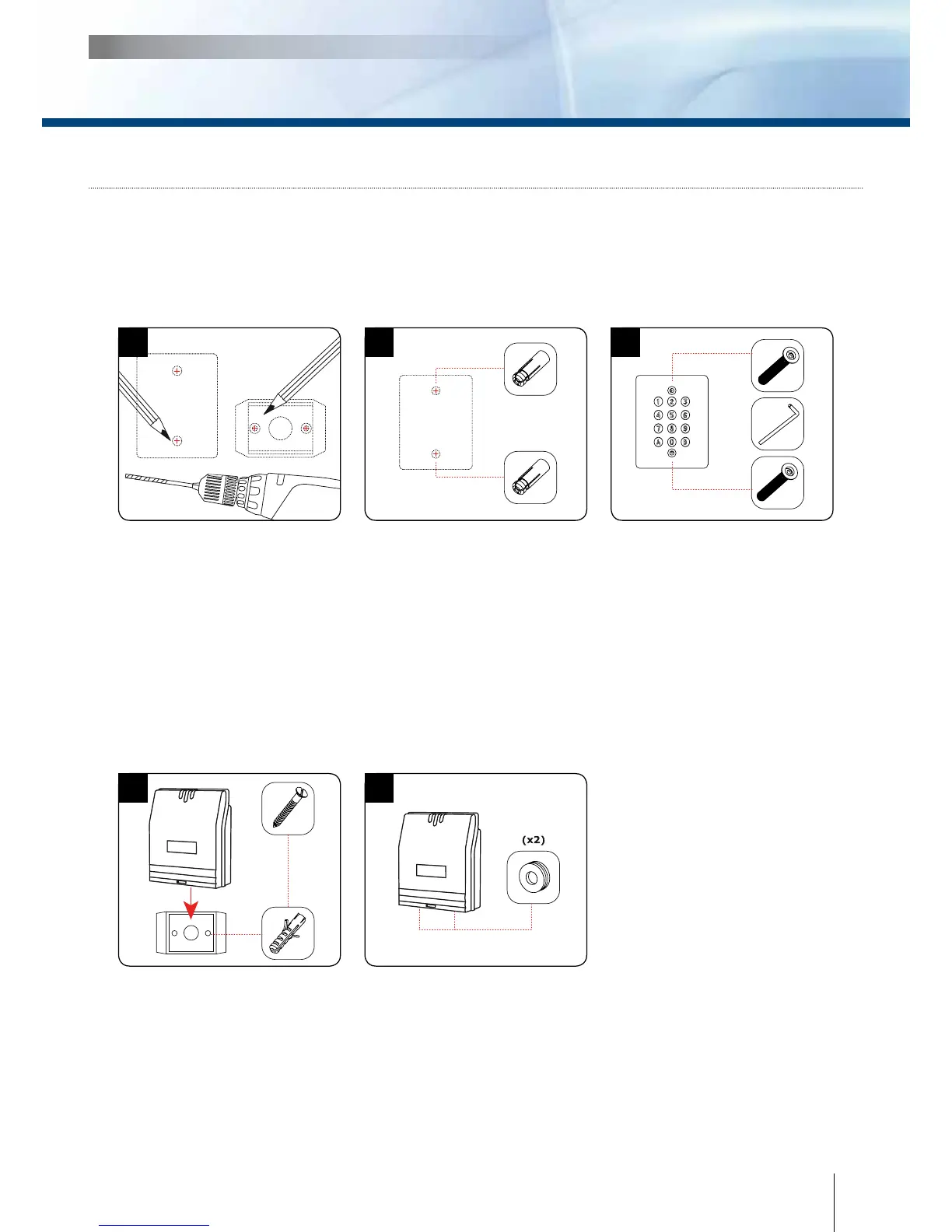

4] MONTERINGSINSTRUKTIONER
Kontrollera att monteringssatsen är komplett, och att du förberett kablarna till KCIN
kodlås och styrenhet innan monteringen påbörjas. Försäkra dig om att du har rätt verktyg
tillgängliga (borr, skruvmejsel, måttstock mm) och följ sedan monteringsanvisningarna för
KCIN kodlås och styrenhet.
Kontrollera avståndet mellan
KCIN kodlås och styrenhet
(Se sid 14 «Information och
rekommendationer»). Sätt
kodlåset och styrenhetens
monteringsplatta mot väggen
och markera hålens placering
med en penna. Borra sedan
två monteringshål och hål för
kabeln (Ø 5 mm och min. djup
= 35 mm) .
Sätt plastpluggar i de borrade
hålen för styrenheten.
Skruva fast monteringsplattan
med M4x30 skruvar.
För styrenheten uppifrån och
ner för att haka fast den på
monteringsplattan.
Sätt metallpluggar i de borrade
hålen där kodlåset skall fästas.
Trä in KCIN-kabeln i
styrenheten och anslut med
kopplingsplintarna.
Glöm inte att installera varistorn
(Se sid 14 «Information och
rekommendationer»).
Trä KCIN-kabeln genom det
borrade kabelhålet.
Skruva fast kodlåset med de
bifogade Diax
®
skruvarna med
hjälp av Diax
®
nyckeln.
