CDVI KCIN - Page 18

18
P2
P3
Vit
Brun
Grön eller blå
 Styrenhet
P3: Låter användaren
själv ändra sin
PIN-kod.
Byglas för att
aktivera funktionen.
(Se avsnittet om
«Programmering»)
P2: Total återställning,
kodlåsets alla
inställningar återställs till
fabriksinställningarna.
Slå av strömmen och bygla
sedan för att aktivera
funktionen. (Se avsnittet
om «Programmering»)

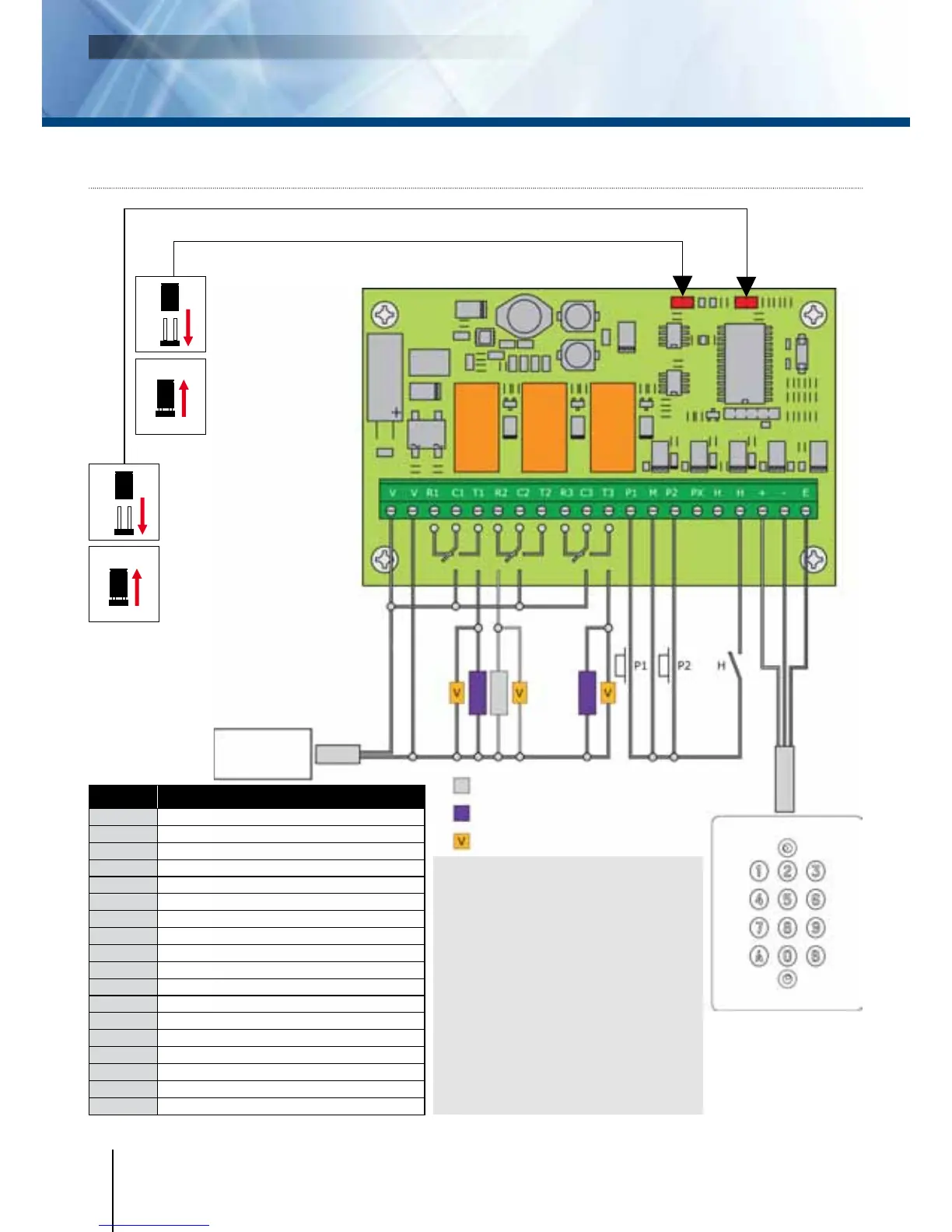

7] KOPPLINGSSCHEMA KCIN 3 RELÄUTGÅNGAR
Ingång för externa öppnaknappar
Detta är en normalt öppen krets som
fungerar vid aktivering av relä 1. Denna
funktion är speciellt användbar för att öppna
dörr/grind/port inifrån utan knappsats.
Ingång P1 aktiverar relä 1.
Ingång P2 aktiverar relä 2.
Timeringång H (om ansluten) gör det möjligt
att använda alla knappar på knappsatsen
som öppnaknappar. Om timerkontakten
är öppen, används inga knappar som
öppnaknapp. Vill man ha helt öppet under
till exempel dagtid skall timern anslutas
mellan C1 och T1, se kopplingsschema.
H (öppen)
KCIN kodlåsläge
H (sluten)
Hela knappsatsen
fungerar som
öppnaknappar
Inspänning
12 till 24VAC eller
12 till 48VDC
Omvänd funktion/
magnet
Rättvänd funktion/
elslutbleck
Varistor
KCIN
Vattentätt kodlås med bakgrundsbelysning i delat montage
INSTALLATIONSMANUAL
18
cdvi.se
cdvigroup.com
Plint Beskrivning
V
Inspänning 12-24 V AC eller 12-48 V DC
V
Inspänning 12-24 V AC eller 12-48 V DC
R1
N/C kontakt (Omvänd funktion), relä 1
C1
Gemensam, relä 1
T1
N/O kontakt (Rättvänd funktion), relä 1
R2
N/C kontakt (Omvänd funktion), relä 2
C2
Gemensam, relä 2
T2
N/O kontakt (Rättvänd funktion), relä 2
R3
N/C kontakt (Omvänd funktion), relä 3
C3
Gemensam, relä 3
T3
N/O kontakt (Rättvänd funktion), relä 3
P1
Extern öppnaknapp, relä 1
M
Gemensam ingång
P2
Extern öppnaknapp, relä 2
H
Timerkontakt
+
Vit kabel
-
Brun kabel
E
Grön eller blå kabel (bakgrundsbelysning)
Relä
1
Relä
2
Relä
3
