CDVI PROFIL100EC - Page 23

DK
PROFIL100EC
Kodelås PROFIL100EC
23cdvigroup.com
1 2 3
4 5 6

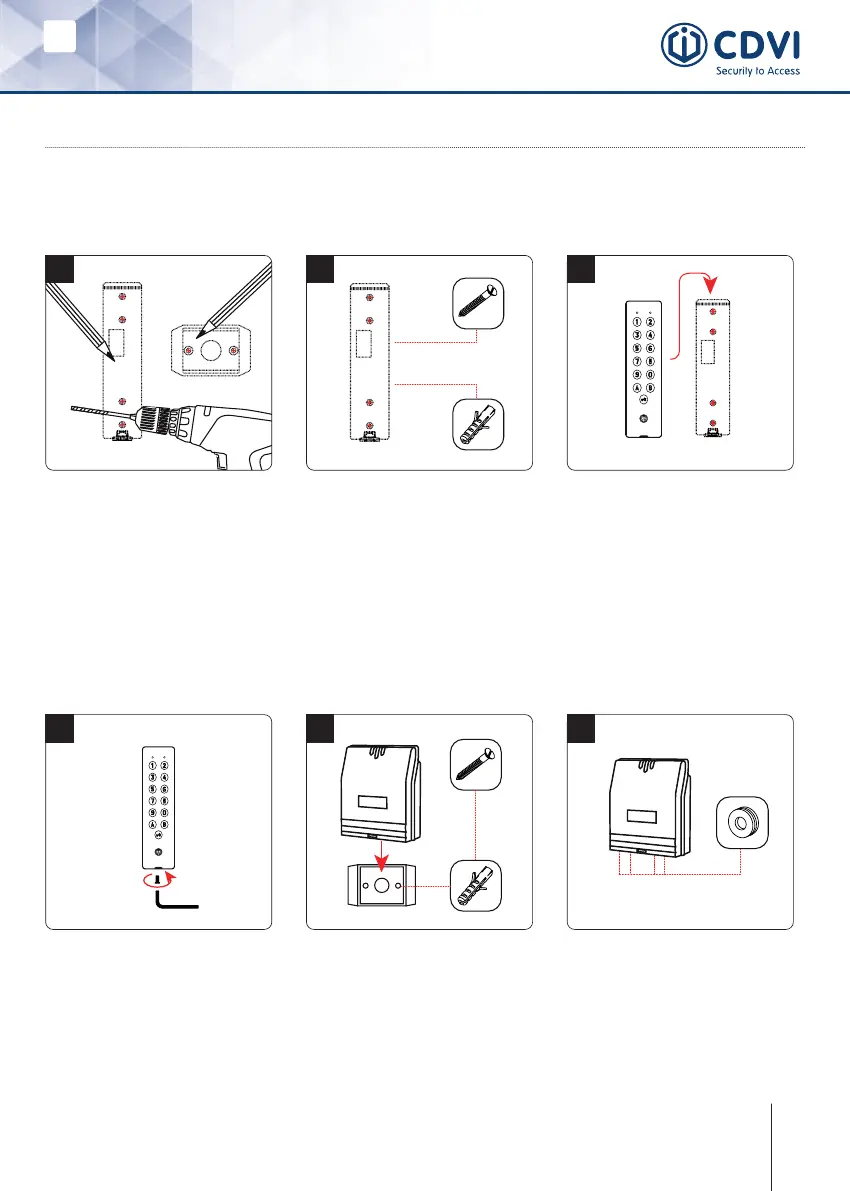

4] 4] MONTERINGSVEJLEDNING
Når du har sikret dig, at monteringskittet er komplet, og du har klargjort kablerne til PROFIL-
100EC-kodelåsen(tastaturogstyreenhed),kandufortsætteogmontereproduktet.Sørgfor,
atduhardetnødvendigeværktøj(bor,skruetrækkerogetmålebånd),ogfølgmonteringsvej-
ledningen til PROFIL100EC og styreenheden.
Kontroller afstanden mellem
PROFIL100EC-kodelåsen og sty-
reenheden (se side 3, Informa-
tion og anbefalinger). Anbring
låsens bagplade og styreenhe-
dens monteringsplade på væg-
gen, og marker med en pen
hullernes placering. Bor derefter
de 2 monteringshuller og hul til
kablet (Ø 5 mm. bits og min.
dybde = 35 mm.).
Fastgør PROFIL100EC-tastatu-
ret til bagpladen med den med-
følgende (M5x8) Diax®skrue og
T20 Diax®nøgle.
Sæt de 2 plastikplugs i hullerne.
Monter låsens bagdæksel med
(M4x30) monteringsskruer.
Indsæt de 2 plastikplugs i hul-
lerne. Anbring beslaget til styre-
enheden på væggen og skru det
fast med de medfølgende M4x30
skruer. Skub enheden på besla-
get, oppefra og ned.
Før kablet gennem kabelhullet i
bagdækslet. Sæt kodelåsen fast
på bagdækslet, begyndende op-
pefra.
Indsæt kablet i styreenheden og
slut det til koblingsterminalerne.
Glem ikke at installere varisto-
ren på låsen (se side 22, Infor-
mation og anbefalinger).
(x4)
