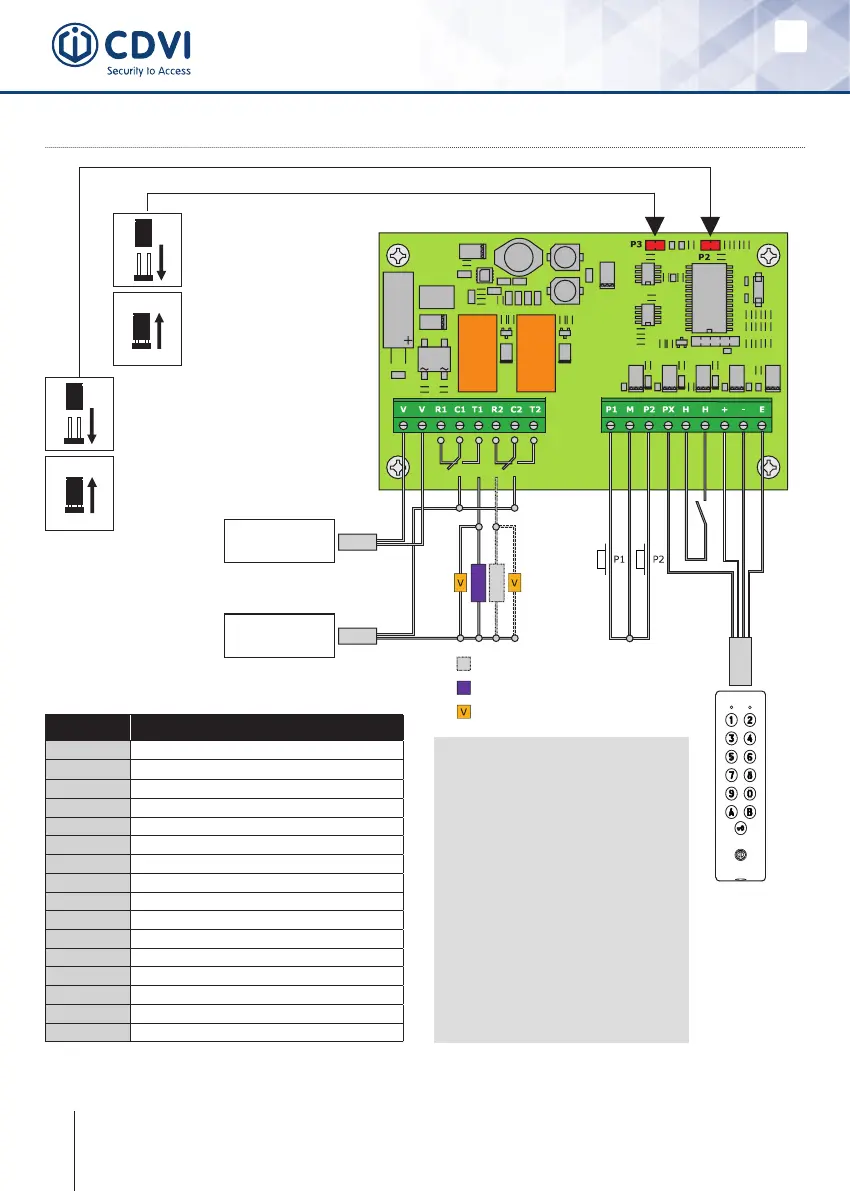

5] KOBLINGSSKEMA
D - 693: Styreenhed
Giver brugeren mulighed
for selv at ændre sin pin-
kode.Sæt jumperenpåfor
at aktivere funktionen. (Se
afsnittetomprogrammering
i brugsanvisningen)
P2 Nulstiller alle kodelåsens indstil-
linger til fabriksindstillingerne. Slå
strømmen fra, og sætderefterjum-
perenpå.(Se afsnittetomprogram-
mering i brugsanvisningen)
Omvendtfunktion/Magnet
Retvendtfunktion/Elektriskstrejke
Varistor
Input-spænding
12-24V AC eller
12-48V DC
Strømforsyning
I henhold til låsens
specikationer
Relay
1
Relay
2
Udgange Beskrivelse
V
Input-spænding 12-24V AC eller 12-48V DC
V
Input-spænding 12-24V AC eller 12-48V DC
R1
N/C-kontakt(omvendtfunktion),relæ1
C1
Fælles, relæ 1
T1
N/O-kontakt(retvendtfunktion),relæ1
R2
N/C-kontakt(omvendtfunktion),relæ2
C2
Fælles, relæ 2
T2
N/O-kontakt(retvendtfunktion),relæ2
P1
Indgang til ekstern åbneknap, relæ 1
M
Fælles indgang
P2
Indgang til ekstern åbneknap, relæ 2
PX
Indbygget åbneknap med nøglesymbol (gult kabel)
H
Timerkontakt
+
Hvidtkabelfratastatur
-
Bruntkabelfratastatur
E
Grøntellerblåtkabelfratastatur(baggrundsbelysning)
Input til eksterne åbneknapper
- Input P1 aktiverer relæ 1.
- Input P2 aktiverer relæ.
- Metode og tidsinterval er
programmerbare.
Timer-indgang H kan bruges
til at aktivere åbneknappen
med nøglesymbol.
Når kredsløbet er åbent, er
“nøgle”-knappenblokeret.Når
kredsløbeterlukket,fungerer
“nøgle”-knappensomåbneknap.
