Ventouses électromagnétiques lumineuses appliques
MANUEL D’INSTALLATION
Ventouse
Contre-plaque
Réglable
Equerre en “Z”
Z3/Z4/Z5
Equerre en “L”
- CDVI : “L3/L4/L5”
- DIGIT : “AML300/400/500”
CDVI : “L3/L4/L5”
DIGIT : “AML300/400/500”
Equerre
en “Z”
Z3/Z4/Z5

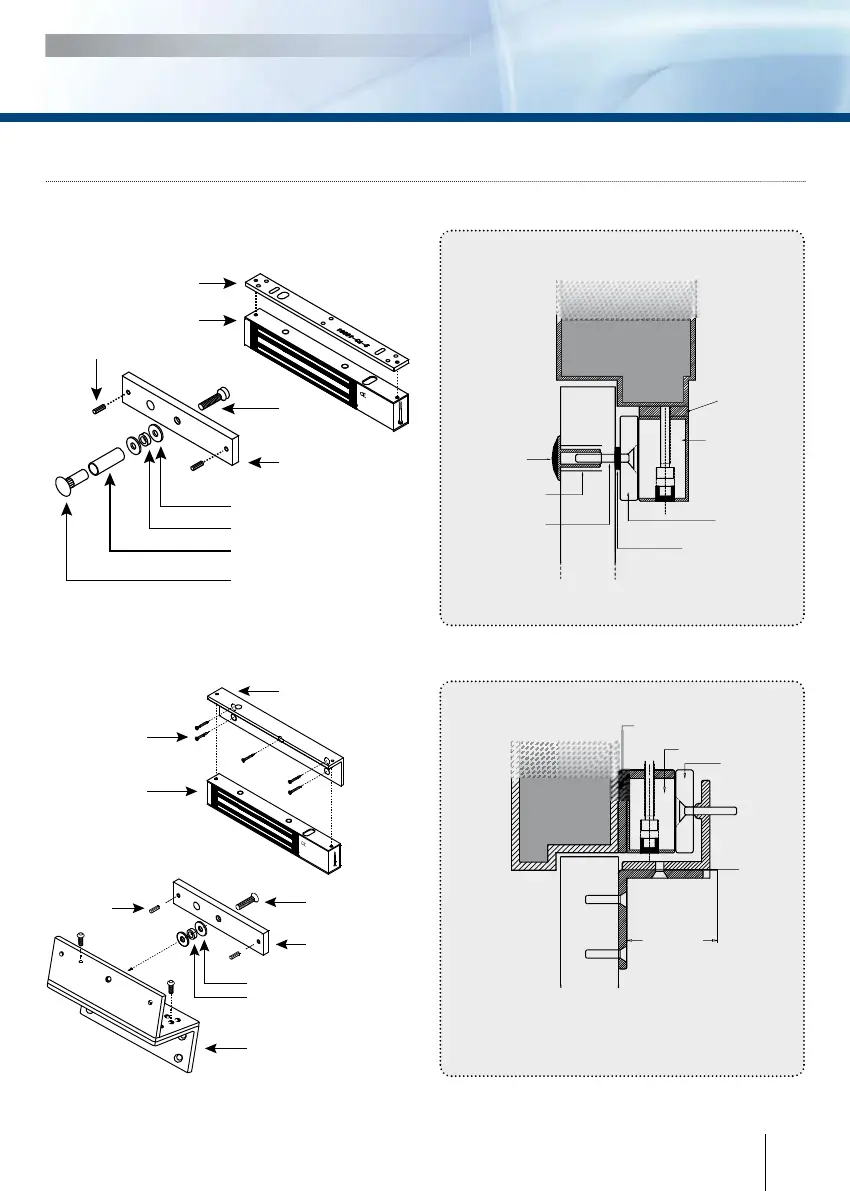

Montage sur porte à ouverture intérieure (Tirante)
Plaque de montage
Ventouse en saillie
Ventouse
en saillie
Vis de  xation
Contre-plaque
Vis M8
Écrou borgne
Embout de guidage
Rondelle caouchouc
Rondelle caouchouc
Goupille élastique
Goupille
élastique
Rondelle acier
Rondelle acier
Contre-plaque
Vis M8
Rondelle
en caoutchouc
Plaque
de montage
Dormant
Dormant
Outwards opening door (push door).
Ventouse
Contre-plaque
Écrou
borgne
Embout
de guidage
Vis M8
EXTÉRIEUR
EXTÉRIEUR
INTÉRIEUR
INTÉRIEUR
Ouvrant
Ouvrant
Montage sur porte à ouverture extérieure (Poussante)
6] MONTAGE SUR PORTE
Porte à ouverture vers l’intérieur (Tirante)
(installé avec support “L” et “Z”).
CDVI : L3/L4/L5
DIGIT : AML300 et AML500
CDVI : Z3/Z4/Z5
DIGIT : Z3/Z4/Z5
