Ventouses électromagnétiques lumineuses appliques
MANUEL D’INSTALLATION
8] DÉPANNAGE
PROBLÈME CAUSE POSSIBLE SOLUTION
Verrouillage de
porte impossible
La ventouse ne reçoit pas de courant CC.
- Véri er que les  ls sont raccordés aux bonnes bornes.
- Véri er que l’alimentation est compatible.
- Véri er que la ventouse est reliée correctement au circuit.
Force
de maintien
réduite
La ventouse et la contre-plaque
ne sont pas en vis à vis.
- Véri er que la ventouse est reliée correctement au circuit.
- S’assurer que l’électroaimant et la contre-plaque sont bien en vis à vis.
- Véri er que les surfaces de contact sont exemptes de salissures
et de rouille.
- Véri er que la contre-plaque est montée souple.
Tension basse,
contre-plaque bridée.
S’assurer que la ventouse est bien alimentée par la tension requise,
véri er le serrage de la contre-plaque et l’état
du caoutchouc.
Commutateur
Reed HS
Tension trop basse.
Mauvais alignement.
- Veri er l’alimentation.
- Section de cable à déterminer selon la distance
entre l’alimentation et le verrouillage.
- ex: 2 x 1,5mm
2
≥ 10m
Ventouse
Z3/Z4/Z5
CDVI: L3/L4/L5
DIGIT : AML300 et AML500
Contre-plaque
Ouvrant
Ouvrant
Réglable
UBK/P

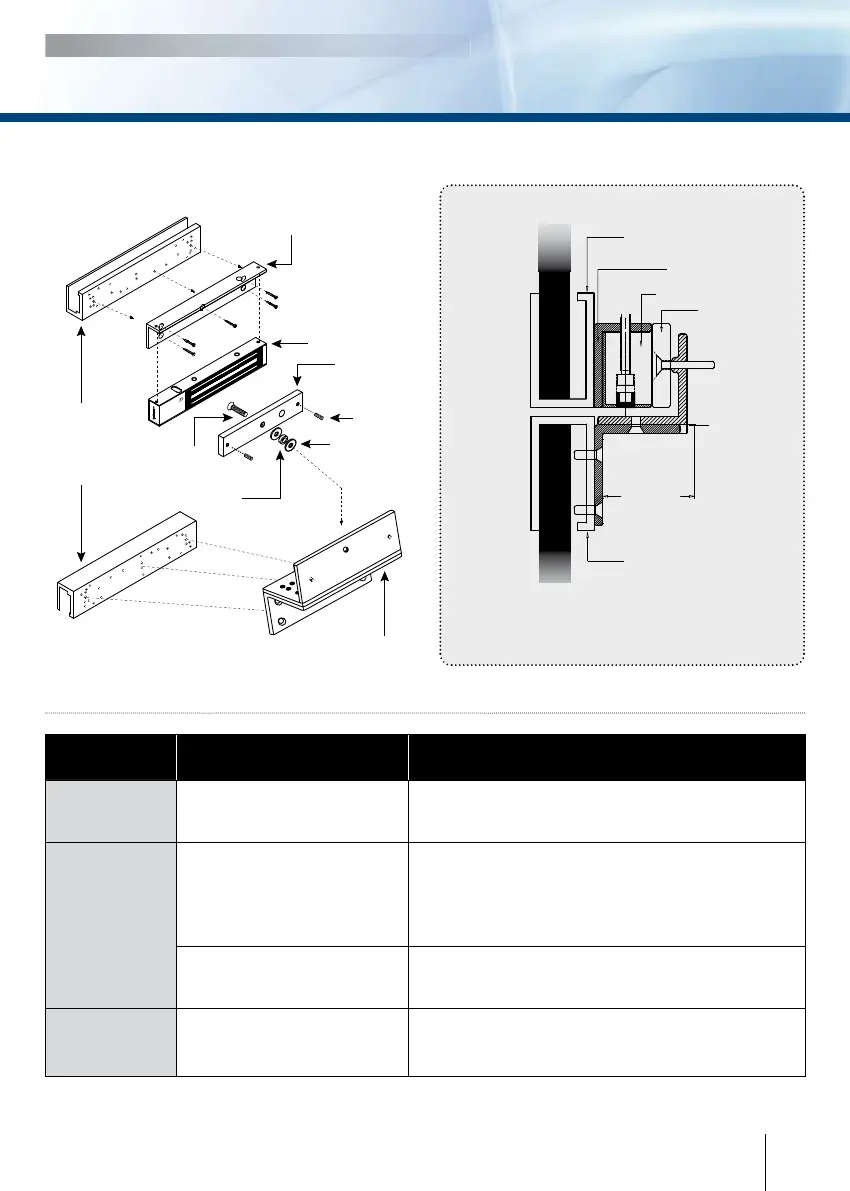

Porte à ouverture vers l’intérieur (Tirante)
(installé avec support de contre-plaque pour porte en
verre, avec support universelle pour porte en verre et
support de ventouse en “Z”
Installation with base for glass door
Ventouse
Support
universel
pour porte
en verre
UBK/P
UBK/P
Rondelle caouchouc
Rondelle acier
Contre-plaque
Vis de
contre-plaque
Goupille
élastique
EXTÉRIEUR
INTÉRIEUR
Support de ventouse
en “Z” Z3/Z4/Z5
CDVI : L3/L4/L5
DIGIT : AML300 et AML500
