Ventouses électromagnétiques lumineuses appliques
MANUEL D’INSTALLATION

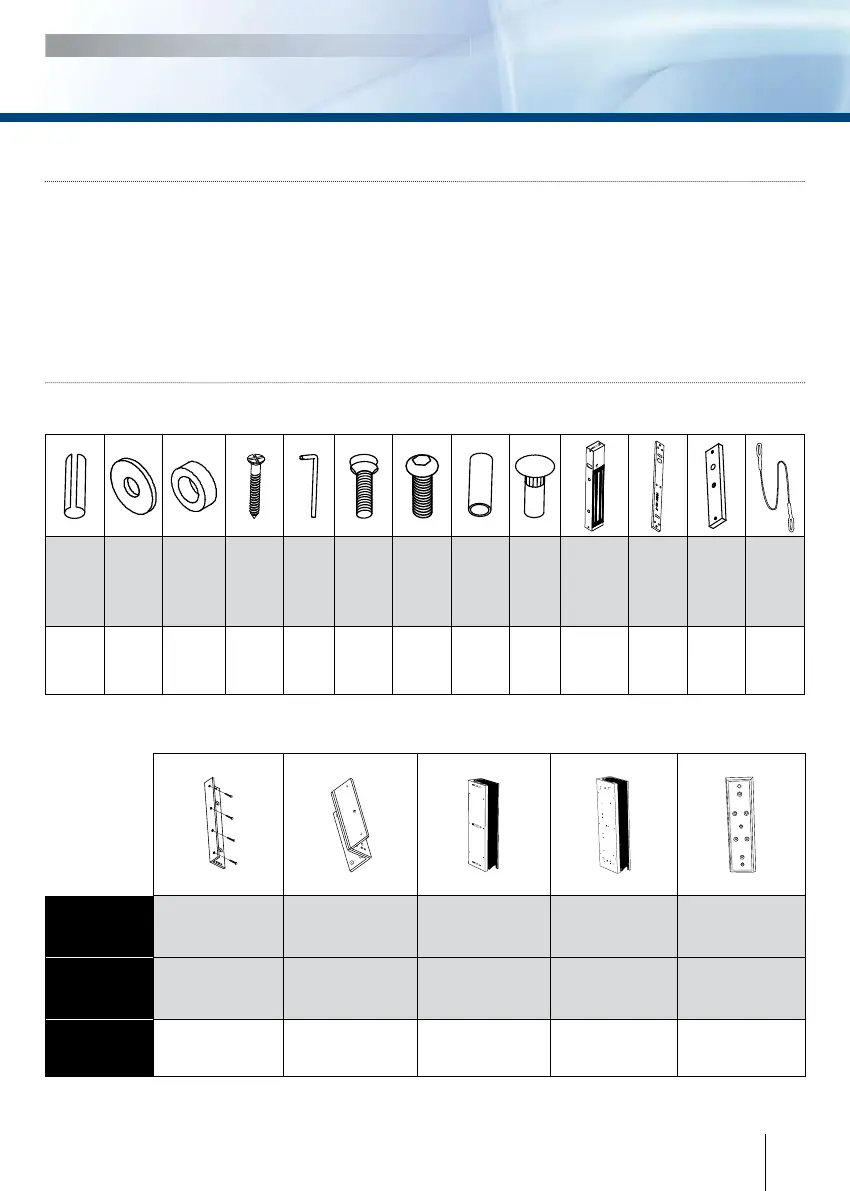

3] KIT DE MONTAGE
2] RAPPELS ET RECOMMANDATIONS
Les ventouses électromagnétiques, par leur conception, nécessitent peu d’entretien.
Cependant, les procédures suivantes assureront une performance maximale :
- La ventouse et sa contre-plaque disposent d’un revêtement spécial qui les protège contre la corrosion.
Les surfaces de contact de la ventouse et de la contre-plaque doivent toujours être propres a n d’assurer
un verrouillage optimal.
- L’endommagement des surfaces de contact peut réduire l’ef cacité de l’ensemble et laisser apparaître
des traces de corrosion.
- Une ventouse fonctionne avec un courant continu.
Goupilles
Rondelles
acier
Rondelles
caouchouc
Vis bois
M4x25
clef
1 vis
M8x35
+
1 vis
M8x20
Vis auto-
foreuse
M3x8
Embout
de
guidage
Écrou
borgne
Ventouse
saillie
Plaque
de
montage
Contre-
plaque
Filin de
sécurité
2 2 2 7
1 x
3 mm
+
1 x
5 mm
2 1 1 1 1 1 1 2
Fournis dans le kit Ventouse:
Accessoires en option:
Référence
CDVI
L3L4 (300-400KG)
L5 (500KG)
Z3/Z4/Z5 UBK/U UBK/P
AMA3 (300-400 KG)
AMA5 (500KG)
Référence
DIGIT
AML300 (300-
400KG)
AML500 (500KG)
Z3/Z4/Z5 UBK/U UBK/P
AMA300 (300-400 KG)
AMA500 (500KG)
Description
Support L
pour ventouse
Support L
pour ventouse
Support de contre-
plaque pour porte
en verre
Support universel
pour porte en
verre
Support
de contre-plaque
