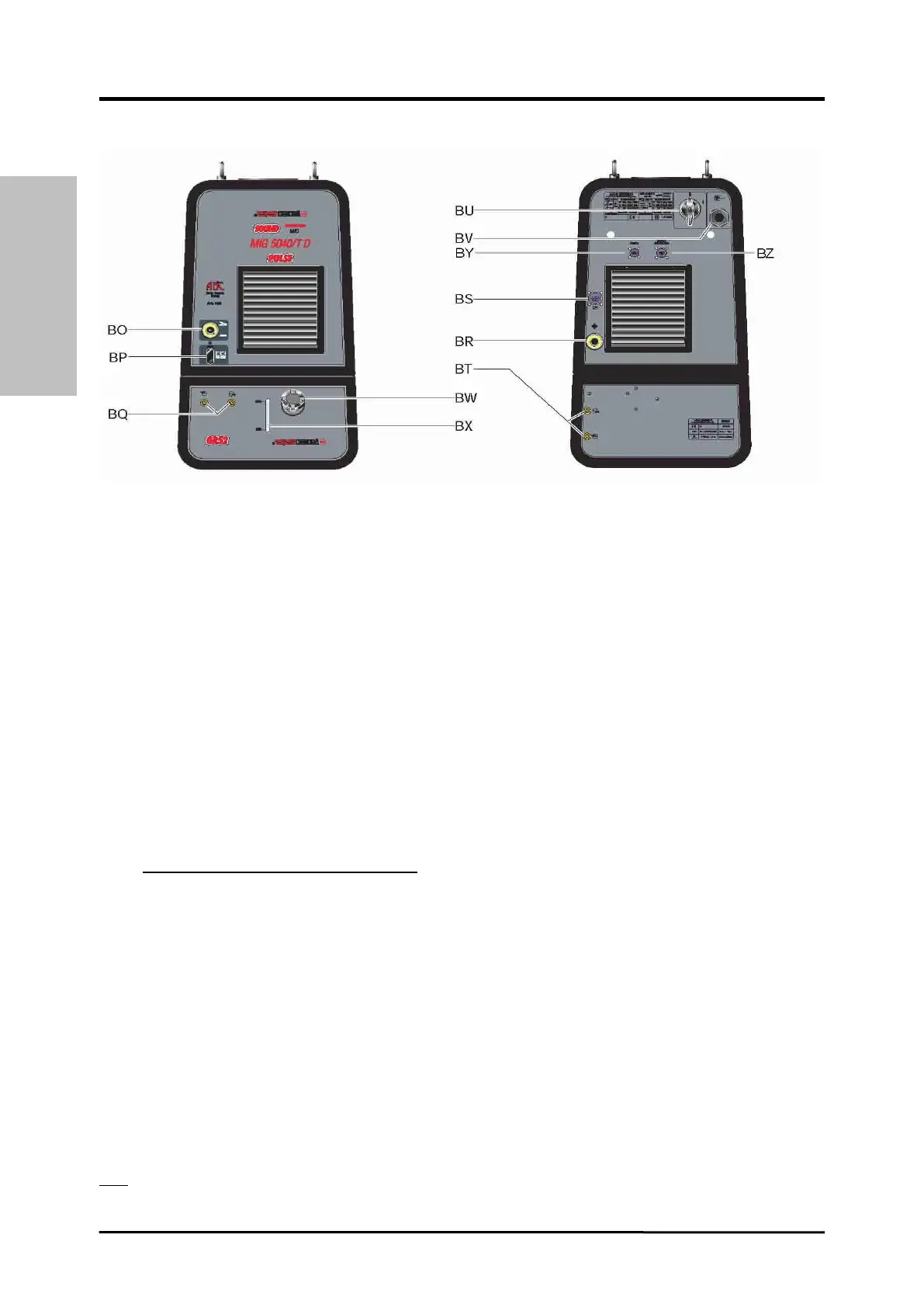

4.2 Descrizione generatore (fig. 3).
fig. 3
BO - Presa.
Collegare il connettore del cavo di massa (potenziale del pezzo da saldare).
BP - Connettore.
Connettore tipo DB9 (linea seriale RS232) da utilizzare per aggiornare i programmi del Sistema di
Saldatura (Generatore, Carrello Trainafilo e Pannello di Controllo).
BR - Presa.
Collegare il connettore del cavo di potenza della prolunga (2) Generatore - Carrello Trainafilo.
BS - Connettore.
Collegare il connettore del cavo dei servizi della prolunga (2) Generatore - Carrello Trainafilo.
BU - Interruttore ON/OFF.
Interruttore generale del Sistema di Saldatura (Generatore, Carrello Trainafilo, Pannello di Controllo e
Interfaccia Robot) (esclusa la parte di gestione Robot).
BV - Cavo di alimentazione.
BY - Connettore.
Collegare il connettore del cavo (1) per collegamento Generatore – Pannello di Controllo.
BZ - Connettore.
Collegare il connettore del cavo (3) per collegamento Generatore – Interfaccia Robot.
5 GRUPPO DI RAFFREDDAMENTO.
Il Gruppo di Raffreddamento è stato progettato per raffreddare le torce utilizzate per la saldatura.
Deve essere utilizzato esclusivamente con i generatori descritti in questo manuale.
5.1 Dati tecnici.
U1 Tensione nominale di alimentazione.
1x400V Alimentazione monofase.
50/60 Hz Frequenza.
I1max Corrente massima assorbita.
Pmax Pressione massima.
P (1l/min) Potenza refrigerante misurata a 1L/min.
5.2 Descrizione Gruppo di Raffreddamento (fig. 3).
BX - Asola.
Asola per l'ispezione del livello del liquido refrigerante.
BQ - Rubinetti ad innesto rapido.
Non utilizzare in applicazioni Robot. Collegare i tubi del circuito di raffreddamento ai rubinetti BT.
Non debbono essere cortocircuitati.
