33
3.2 KONEEN LIITTÄMINEN SÄHKÖVERKKOON
• Lue huolellisesti läpi kaikki koneen asentamiseen liittyvät
ohjeet.
• Koneen saa asentaa vain täysin ammattitaitoinen henkilö.
• Varmista aina, että koneen liitäntäpistoke on irrotettu
sähköverkosta ennen kuin teet koneelle mitään tarkastus-,
huolto- tai korjaustoimenpiteitä.
• Liitä koneen keltavihreä suojamaajohto niin, että sillä on
hyvä yhteys maadoitukseen.
• Älä koskaan liitä maadoitusta vesijohtoihin.
• Tarkistusten jälkeen, liitä kone sähköverkkoon varmi-
staen että liitäntäjännite vastaa liitäntäjohtoon
merkittyä jännitettä.

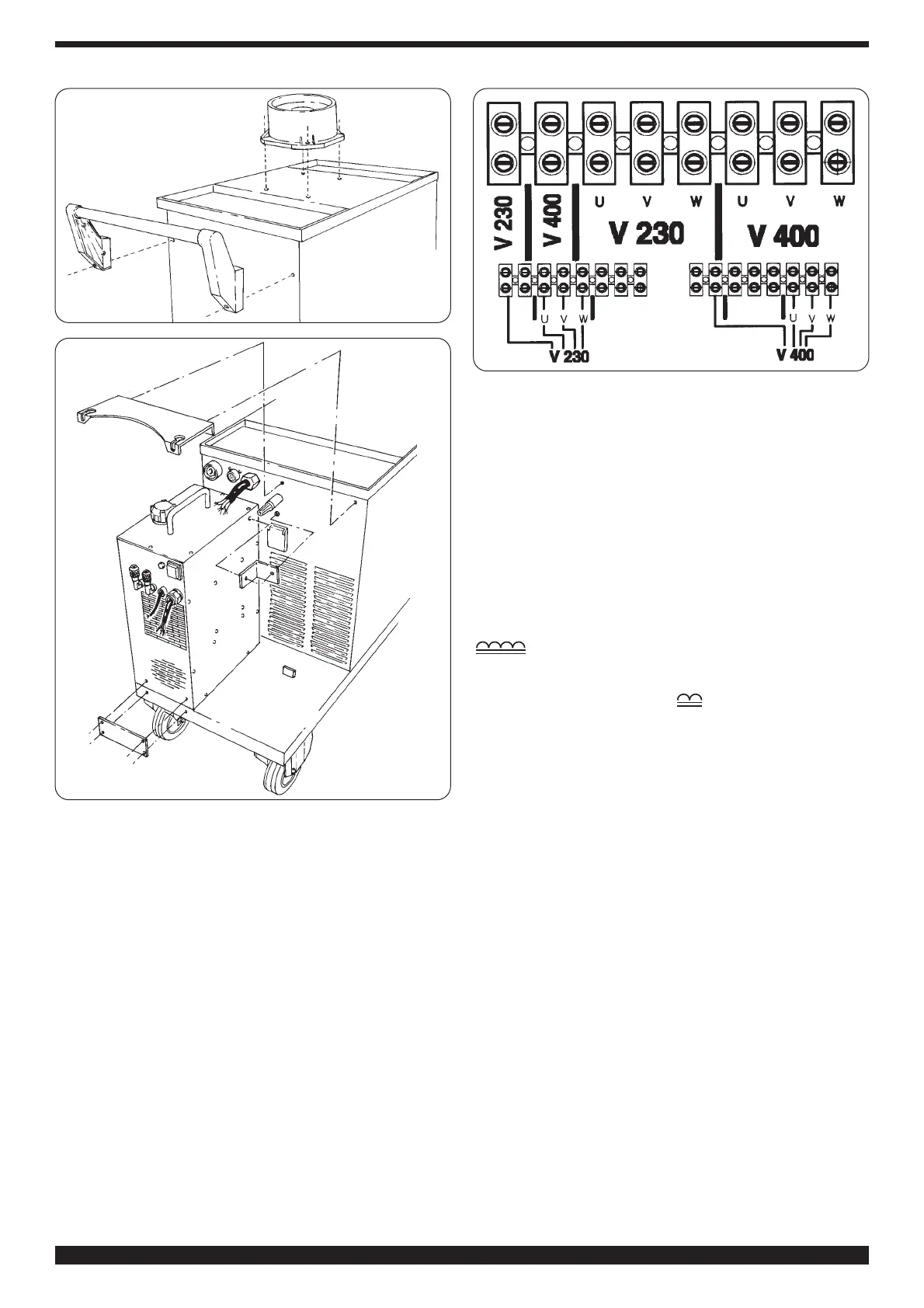

• Mikäli liitäntäjännitettä on muutettava, irrota koneen
oikea sivupelti ( 15) jonka takana sijaitsee jännitteen
vaihtoyksikkö, vaihda tarvittaessa liitäntäkaapelin johti-
mien navat oheisen kaavion 1. mukaan.
• Tarvittavien muutosten jälkeen kiinnitä sivupelti ( 15 ) takai-
sin paikalleen.
• Älä milloinkaan käytä konetta ilman suojapeltejä.
Suojapeltien puuttuminen vaarantaa turvallisuuden ja estää
koneen sisäisen jäähdytyksen. Kaikki takuuehdot raukeaa
jos konetta on käytetty ilman suojapeltejä.
• Asenna liitäntäjohtoon pistotulppa jonka teho on vähintään
ottotehon mukainen.
3.3 LIITÄNNÄT
3.3.1 Langansyöttölaitteen liittäminen
Tähän virtalähteeseen sopivat langansyöttölaitteet TFA2 ja
TFA4. Liitä virtalähde langansyöttölaitteeseen välikaapelin
art.1186 ( 5m) tai art. 1186.20 ( 10) avulla.
Langansyöttölaitteen toiminta ja ominaisuudet on selostettu
langansyöttölaitteen omassa käyttöohjeessa.
3.3.2 Maakaapelin liittäminen
• Joissakin laiteversioissa on vain yksi impedanssi liitäntä.
• Liitä maakaapelin koiraspuolinen liitäntä johonkin koneen
etupanelissa olevaan impedanssiliittimeen.
Liitäntä joka on merkitty korkeimmalla impedanssi symbolil-
la antaa täyteläisen hitsauspalon. Tätä impedanssialuetta
suositellaan käytettävän hitsattaessa alumiinia,
ruostumatonta terästä ja kaksi - tai kolme-komposiitti hiili-
teräksiä.
Seuraavaa impedanssialuetta suositellaan käytettävän
silloin kun hitsataan kaksi- tai kolme- komposiitti hiiliteräksiä
pystysuorassa asennossa ja suojakaasuna käytetään
CO2:ta.
Yleisohjeet impedanssi alueiden käytölle, hitsattaessa ohuel-
la hitsauslangalla tulee käyttää pienintä impedanssialuetta
ja paksulla langalla suurinta impedanssialuetta.
• Valittuasi oikean impedanssialueen, kiinnitä maadoituspu-
ristin hitsattavaan työkappaleeseen.
• Varmista , että maadoituspuristimellä on hyvä sähköinen
kontakti työkappaleeseen ja että maadoituspuristin on kun-
nolla kiristetty maadoituskaapeliin. Tarkista kiinnitys
määrävälein Maadoituksen huono sähkönjohtavuus aiheut-
taa hitsausvirran laskun ja kuumentaa hitsauskaapeleita
sekä altistaa käyttäjän palovammoille ja vaarantaa turvalli-
suuden
• Hitsausvirtapiiriä ei saa koskaan tarkoituksella sulkea niin,
että se on suorassa tai epäsuorassa kosketuksessa maa-
doituksen kanssa.
• Mikäli työkappale halutaan tarkoituksella suojamaadoittaa,
tulee kytkentä tehdä siten, että se on mahdollisimman lyhyt
ja suora. Suojamaadoitusjohtimena saa käyttää sellaista
kaapelia jonka poikkipinta-ala on vähintään yhtä suuri kuin
maakaapelin. Sen lisäksi tulee suojamaadoitus kytkeä
työkappaleeseen samaan pisteeseen kuin maakaapeli, joko
maadoituspuristimen avulla tai käyttämällä sitä varten
ylimääräistä maadoituspuristinta.
3.3.3 Kaasuletkun liittäminen
• Kiinnitä kaasupullo pystysuoraan asentoon pullotelinee-
seen ja kiinnitä se kiinnitysketjuilla.
Fig. 1
