C
D
B
A

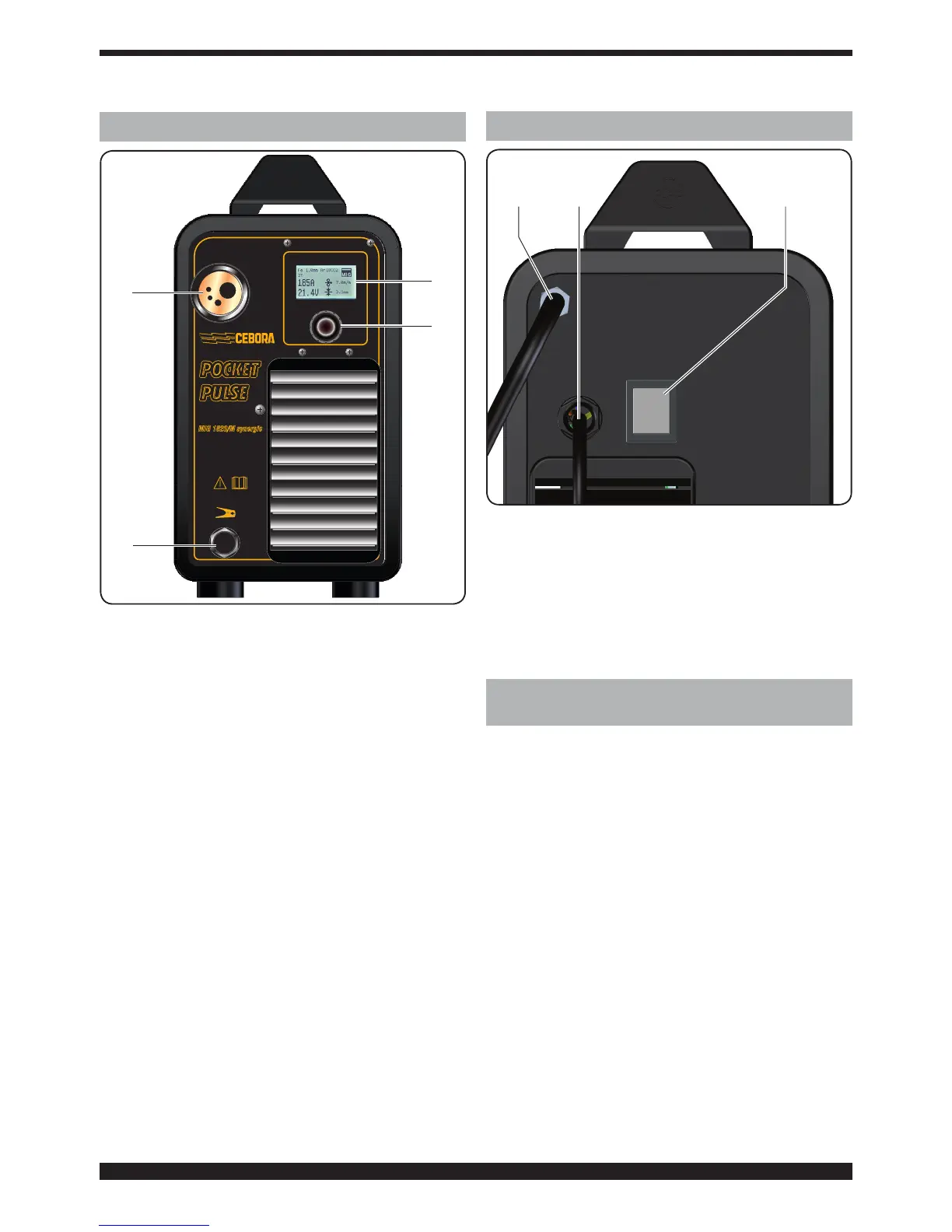

A - DISPLAY.
Visualizza sia i parametri di saldatura che tutte le funzioni
di saldatura.
B - MANOPOLA
Seleziona e regola sia le funzioni che i parametri di sal-
datura.
C - ATTACCO CENTRALIZZATO
A cui va collegata la torcia di saldatura.
D – CAVO MASSA
4 COMANDI POSTI SUL PANNELLO POSTERIORE.
E
G F
E – RACCORDO CON TUBO GAS.
F – INTERRUTTORE.
Accende e spegne la macchina
G – CAVO RETE.
5 MESSA IN OPERA E INSTALLAZIONE PER
SALDATURA MIG CON GAS
Posizionare la saldatrice in modo da consentire una libera
circolazione d'aria al suo interno ed evitare il più possibile
che entrino polveri metalliche o di qualsiasi altro genere.
• L'installazione della macchina deve essere fatta da perso-
nalequalicato.
• Tutti i collegamenti devono essere eseguiti in conformità
delle vigenti norme (IEC/CEI EN 60974-9) e nel pieno ri-
spetto della legge antinfortunistica.
•Vericare chelatensione d'alimentazione corrisponda a
quella nominale della saldatrice.
• Dimensionare i fusibili di protezione in base ai dati riportati
sulla targa dei dati tecnici.
Assicurarsi che il cavo massa D, all’interno del vano
bobina, sia collegato al polo negativo uscente dalla
paratia.
A anco ai 2 morsetti e stampata in rilievo la polarità,
il polo positivo + è quello più in alto, il più vicino al
motore trainalo, il polo – è quello più in basso, il più
vicino all’uscita del cavo massa.
Collegare il morsetto del cavo massa D al pezzo da saldare.
Aprire lo sportello laterale. Montare la bobina del lo se-
guendo le istruzioni sotto riportate.
