C
D
B
A

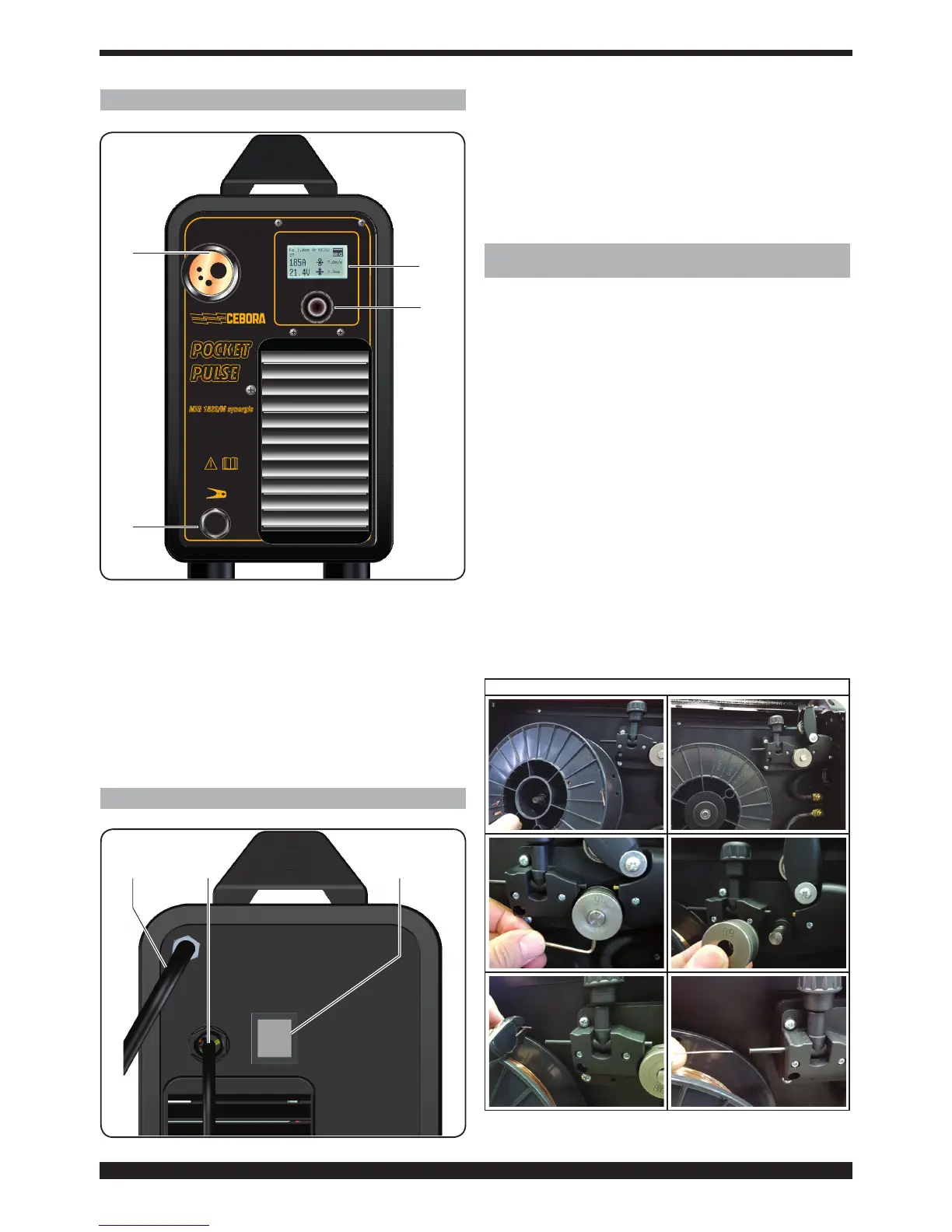

A - VISOR.
Visualiza os parâmetros de soldadura bem como todas as
funções de soldadura.
B - MANÍPULO
Selecciona e regula as funções e os parâmetros de sol-
dadura.
C - TOMADA CENTRALIZADA
Na qual se liga o maçarico de soldadura.
D – CABO DE MASSA
4 COMANDOS SITUADOS NO PAINEL TRASEIRO.
E
G F
E – BUCIM COM TUBO DO GÁS.
F – INTERRUPTOR.
Liga e desliga a máquina
G – CABO DE REDE.
5 PREPARAÇÃO E INSTALAÇÃO PARA SOLDADU-
RA MIG COM GÁS
Colocar a máquina de soldar de modo a permitir a circulação
livre do ar no seu interior e evitar o mais possível que entrem pós
metálicos ou de qualquer outro género.
• A instalação da máquina deve ser efectuada por pessoal qua-
licado.
• As ligações devem ser todas efectuadas em conformidade
com as normas vigentes (IEC/CEI EN 60974-9) e respeitando
as leis de segurança no trabalho.
•Vericarseatensãodealimentaçãocorrespondeànominal
da máquina de soldar.
• Dimensionar os fusíveis de protecção em função dos dados
indicados na chapa dos dados técnicos.
Certicar-se que o cabo de massa D, dentro do vão da bo-
bina, está ligado ao pólo negativo em saída da antepara.
Ao lado dos 2 bornes e impressa em relevo a polaridade, o
pólo positivo + é o mais em cima, o mais próximo do motor
de tracção do o, o pólo – é o mais em baixo, mais próximo
da saída do cabo de massa.
Ligar o borne do cabo de massa D à peça a soldar.
Abriraportalateral.Montarabobinadooseguindoasinstru-
ções abaixo.
SEQUÊNCIA DE MONTAGEM DA BOBINA
fig.1
fig.2
fig.3 fig.4
fig.5 fig.6
