C
D
B
A

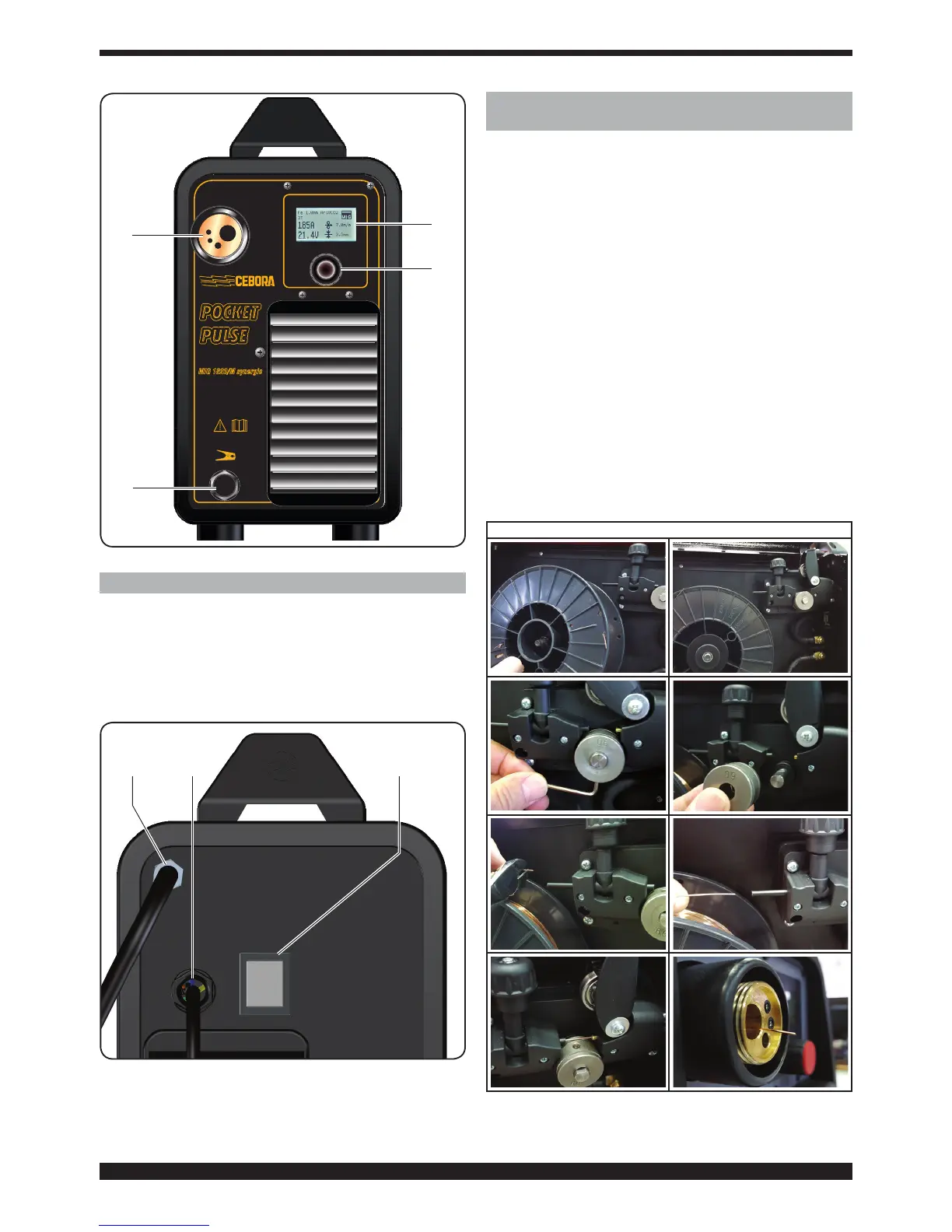

4 TAKALEVYYN SIJOITETUT OHJAUSLAITTEET
E - KAASULETKUN LIITIN
F - VIRTAKYTKIN
Koneen käynnistys ja sammutus
G - VIRTAKAAPELI
E
G F
5 KÄYTTÖÖNOTTO JA ASENNUS MIG-HITSA
UK SEEN KAASULLA
Sijoita hitsauskone, niin että ilma pääsee kiertämään
esteettömästi sen sisällä ja niin ettei sisään pääse
metallipölyä tms.
• Ainoastaan ammattitaitoinen henkilö saa asentaa
koneen.
• Kaikki liitännät tulee tehdä voimassa olevien standardien
(SFS-EN 60974-9) ja täysin työsuojelulain mukaisesti.
• Tarkista, että liitäntäjännite vastaa hitsauskoneen
nimellisjännitettä.
• Käytä konekilvessä annettuja arvoja vastaavia
suojasulakkeita.
Varmista, että kelatilan sisällä oleva maadoituskaapeli
D on liitetty väliseinästä tulevaan negatiiviseen
napaan.
Kahden liittimen viereen on kohopainettu navan
merkintä: positiivinen napa (+) on ylempänä
ja lähempänä langansyöttölaitteen moottoria,
negatiivinen napa (-) on alempana ja lähempänä
maadoituskaapelin ulostuloa.
Liitä maadoituskaapelin liitin D hitsattavaan kappaleeseen.
Avaa sivuluukku. Asenna lankakela seuraavien ohjeiden
mukaan.
KELAN ASENNUS
Kuva.1
Kuva. 2
Kuva. 3
Kuva. 4
Kuva. 5 Kuva.6
Kuva. 7 Kuva. 8
