KELAN ASENNUS

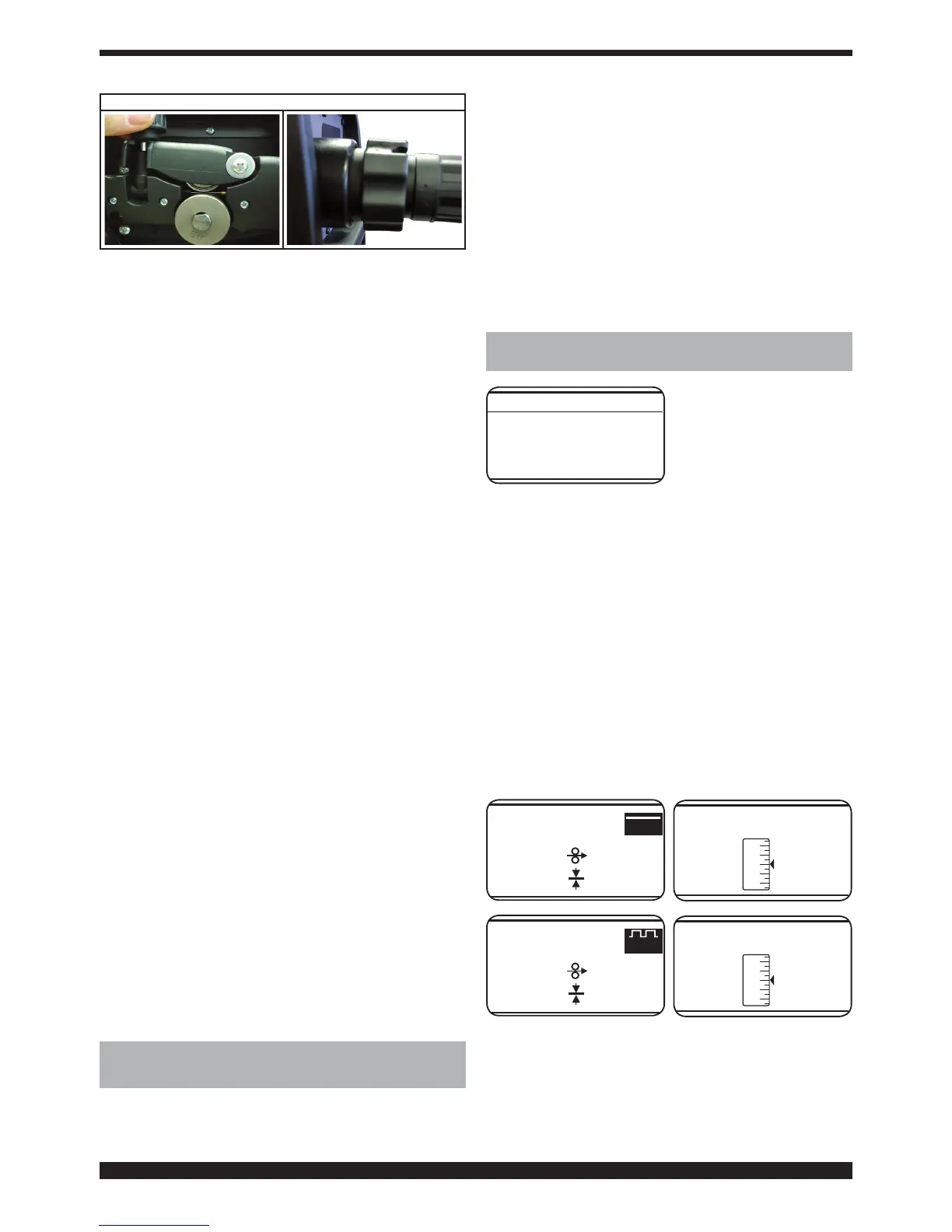

Kuva. 9
Kuva. 10
HUOM. Hitsauskoneen tulee olla sammutettu asennuksen
aikana, ettei moottorin rulla aiheuta liikkuessaan
vaaratilanteita käyttäjälle.
• Aseta kela tilan sisällä olevaan pitimeen kuvassa 1
näytetyllä tavalla.
• Kela tulee asentaa pitimeen, niin että lanka kelautuu
auki myötäpäivään. On tärkeää, että lanka lukitaan
kelaan näkyvältä puolelta (katso kuva 2). Kiinnitä kela
pitimeen kuvassa näytetyllä tavalla.
• Tarkista, että syöttörulla on asetettu oikein käytetyn
langan halkaisijan ja tyypin mukaan. Kun poistat rullan,
kohdista rullan tapin litteä osa alas, niin että saat
asetettua ruuviavaimen kiinnitysruuvin sisälle. Ruuvaa
irti ruuvi, poista rulla ja asenna se takaisin, niin että ura
vastaa käytettyä lankaa (katso kuva 3 ja 4).
• Katkaise lanka hyvin teroitetulla työkalulla. Pidä lankaa
sormien välissä, niin ettei se pääse kelautumaan
auki, pujota se hammaspyörämoottorista tulevan
muoviputken sisälle ja sormella auttamalla myös
teräksiseen lankaputkeen, kunnes se työntyy ulos
messinkisovittimesta (ks. kuva 5, 6, 7 ja 8).
• Sulje syöttövarsi. Varmista, että lanka on kohdakkain
rullan uran kanssa (katso kuva 9).
• Asenna hitsauspoltin.
Kun olet asentanut kelan ja polttimen, käynnistä kone
ja valitse sopiva synerginen käyrä Käyttötoiminnot
(PROCESS PARAMS) -kappaleessa annettujen ohjeiden
mukaan. Poista kaasusuutin ja ruuvaa auki polttimen
virtasuutin. Paina polttimen kytkintä, kunnes lankaa tulee
ulos. HUOMIO: pidä kasvosi etäällä suuttimen kärjestä
langan tullessa ulos. Ruuvaa virtasuutin kiinni ja aseta
kaasusuutin paikalleen.
Avaa kaasupullon paineensäädin ja säädä kaasun virtaus
8 - 10 litraan minuutissa.
Hitsauksen aikana näytöllä A näkyy todellinen toimintavirta
ja -jännite. Näytetyt arvot saattavat poiketa hieman
asetetuista arvoista. Tämä on seurausta useista tekijöistä
(polttimen tyyppi, nimellispaksuudesta poikkeava
paksuus, virtasuuttimen ja hitsattavan materiaalin
välinen etäisyys ja hitsausnopeus). Virta- ja jännitearvot
jäävät hitsauksen lopussa näytölle A. Jos haluat näyttää
asetetut arvot, liikuta hieman säätönuppia B. Jos painat
polttimen kytkintä hitsaamatta, näytölle A ilmaantuu
tyhjäkäyntijännite ja virta-arvo, joka on yhtä suuri kuin 0.
6 KÄYT TÖÖ N OT TO JA AS E N N US KAASUTTOM AAN
HITSAUKSEEN
Toimenpiteet koneen valmistelemiseksi hitsaukseen ovat
samat kuin edellä. Toimi tässä hitsaustyypissä kuitenkin
seuraavasti:
Asenna kaasuttomaan hitsaukseen tarkoitettu
täytelankakela ja valitse sopiva synerginen käyrä
(E71TGS 0,9 mm) Käyttötoiminnot (PROCESS PARAMS)
-kappaleessa annettujen ohjeiden mukaan.
Asenna täytelangalle sopiva poltin. Koska tällä langalla
ei ole kaasusuojausta, se kuumentaa huomattavasti
enemmän suuttimen kärkeä.
Asenna halkaisijaltaan 0,9 mm:n täytelangalle sopiva
langansyöttörulla ja virtasuutin hitsauspolttimeen.
Liitä kelatilan sisällä olevan maadoituskaapelin liitin
positiiviseen napaan ja väliseinästä tulevan kaapelin
liitin negatiiviseen napaan.
Liitä maadoituskaapelin liitin hitsattavaan
kappaleeseen.
7 NÄYTÖLLÄ A NÄYTETTYJEN TOIMINTOJEN
KUVAUS
Kun käynnistät koneen,
näytölle A ilmaantuvat
hetkeksi seuraavat tiedot:
koneen tuotenumero,
ohjelmiston versio ja
valmistuspäivämäärä ja
synergisten käyrien julkaisunumero. (tämä tieto on annettu
myös luku 7.1 Service Functions) .Koneen käynnistyttyä
näytöllä A näkyvät seuraavat tiedot:
Käytetty synerginen käyrä, hitsaustila 2T tai 4T, tai 3L,
SPOT-toiminto (jos päällä), HORT- tai PULSED-hitsa-
usprosessi, hitsausvirta, hitsauslangan nopeus (m/min),
hitsausjännite ja suositeltu paksuus.
Kasvata tai vähennä hitsausparametrejä säätönupilla B:
kaikki arvot muuttuvat yhdessä synergisesti.
Muuta hitsausjännite V painamalla säätönuppia B
enintään 2 sekuntia. Näytölle ilmaantuu (Arc Length tai
kaaren pituus) säätöpalkki, jonka keskikohdassa on 0.
Arvoksi voidaan muuttaa säätönupilla B -9,9 - +9,9. Poistu
toiminnolta painamalla säätönuppia B lyhyesti.
Kun olet muuttanut arvon ja poistunut alavalikosta,
jännitteen V viereen ilmaantuu nuoli. Ylöspäin osoittava
nuoli viittaa esiasetetun arvon suurempaan korjaukseen,
alaspäin osoittava nuoli pienempään korjaukseen.
