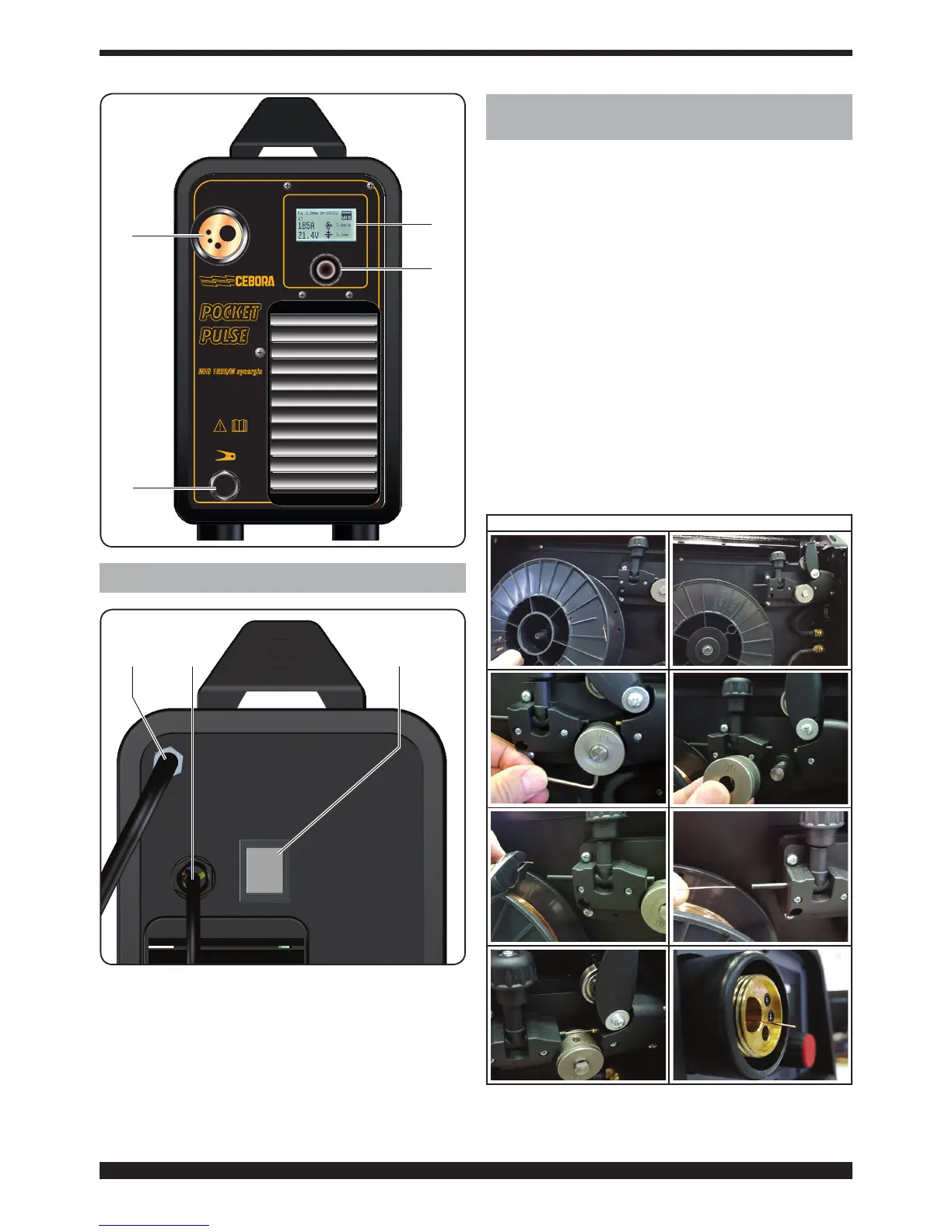

4 BETJENINGSUDSTYR PÅ BAGESTE PANEL
E
G F
E - KOBLING MED GASSLANGE
F - AFBRYDER
Tænder og slukker apparatet.
G - FORSYNINGSKABEL
5 KLARGØRING OG INSTALLATION FOR MIG
SVEJSNING MED GAS
Anbring svejseapparatet således, at der sikres fri
luftcirkulation i apparatet. Undgå så vidt muligt
indtrængning af støv med metalpartikler eller støv af
enhver anden slags.
•Apparatetskalinstalleresafkvaliceretpersonale.
• Alle tilslutningerne skal opfylde kravene i de gældende
standarder (IEC/CEI EN 60974-9) og i lovgivningen
vedrørende forebyggelse af arbejdsulykker.
• Kontrollér, at forsyningsspændingen svarer til
svejseapparatets nominelle spænding.
• Fastlæg beskyttelsessikringernes størrelse på baggrund
af oplysningerne på dataskiltet.
Kontrollér, at jordkablet D inde i spolerummet er
sluttet til den negative pol, som kommer ud fra huset.
Polariteten er præget ved siden af de to klemmer.
Den positive pol + sidder øverst, tættest på
trådfremføringsmotoren, og den negative pol – sidder
nederst, tættest på jordkablets udgang.
Slut jordkablets klemme D til arbejdsemnet.
Åbn sidelågen. Montér spolen med tråd ved at følge
instruktionerne, som er beskrevet nedenfor.
RÆKKEFØLGE FOR MONTERING AF SPOLE
fig.1
fig.2
fig.3 fig.4
fig.5 fig.6
fig.7 fig.8
