58

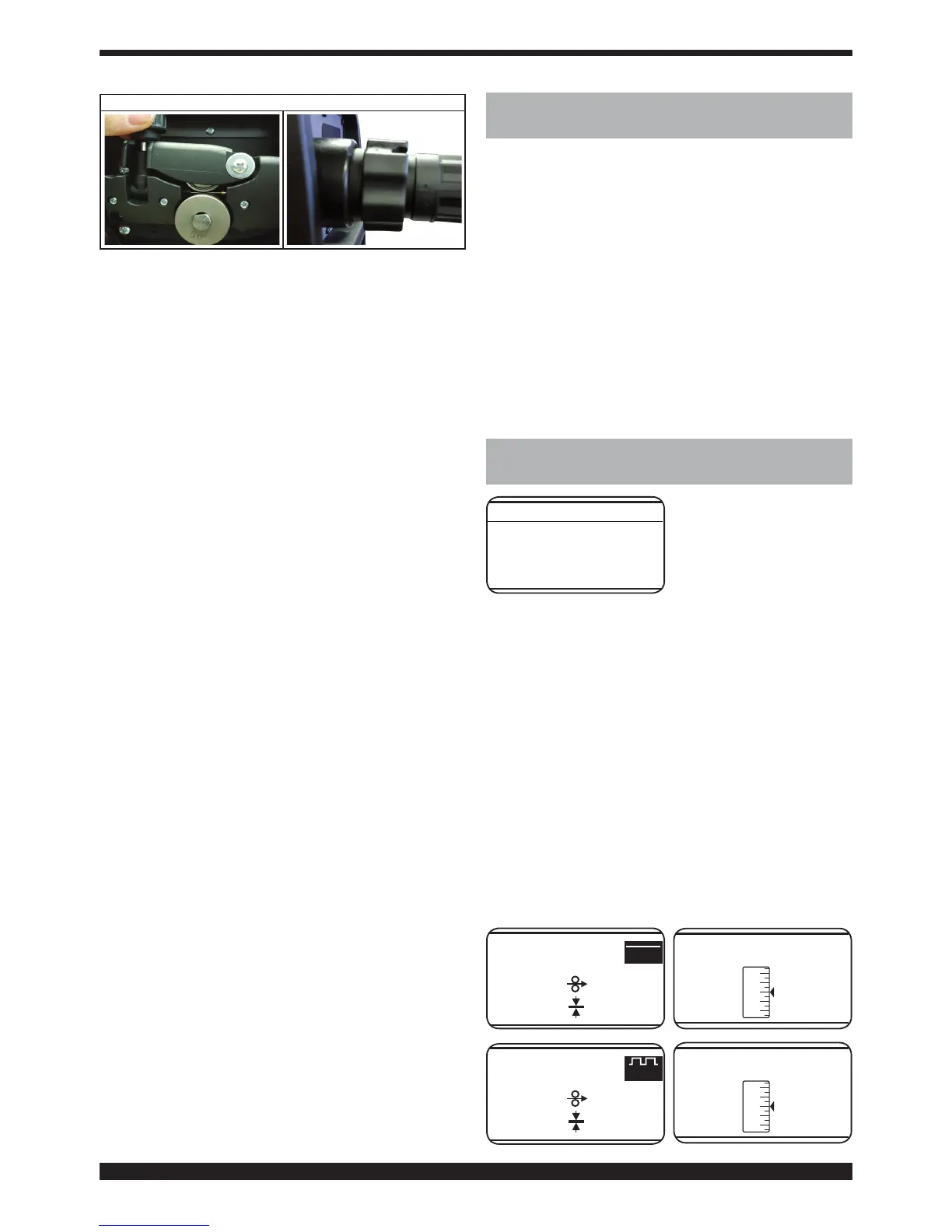

RÆKKEFØLGE FOR MONTERING AF SPOLE
fig.9
fig.10
NB: Under monteringen skal svejseapparatet forblive
slukket for at undgå, at motorens trisse i bevægelse er til
fare for operatøren.
• Indsætspolenistøttenispolerummet(g.1).
• Spolen skal monteres i støtten således, at tråden rulles
med uret retning. Det er vigtigt, at tråden låses på
spolensyderside(g.2).Fastgørspolenpåstøttensom
vistiguren.
• Kontrollér, at trådfremføringstrissen er anbragt korrekt
ud fra trådens diameter og type. For at afmontere
trissen placeres det ade stykke af stiften på
trisseholderen nedad således, at nøglen kan sættes
ind i fastgørelsesskruen. Løsn skruen, fjern trissen, og
genmontér trissen, så trådsporet svarer til den anvendte
tråd(g.3og4).
• Skær tråden over med et meget skarpt værktøj, og hold
trådenfastmedngrene,sådenikkekanrulleop.Stik
den igennem plastrøret på reduktionsgearet, og stik
den meden nger endvidere ind i skudspoleni stål,
indtiltrådenstikkerudafadapterenimessing(g.5-8).
• Luk trådfremføringsarmen, og vær opmærksom på, at
trådenskalværepålinjemedtrissenstrådspor(g.9).
• Montér svejseslangen.
Efter montering af spolen og svejseslangen tændes
apparatet, og den passende synergikurve vælges. Følg
instruktionerne, der er beskrevet i afsnittet Driftsfunktioner
(PROCESS PARAMS). Fjern gasdysen, og løsn
strømdysen fra svejseslangen. Tryk på svejseslangens
knap, indtil tråden kommer frem. ADVARSEL: Hold
ansigtet i god afstand fra lansen, mens tråden trækkes
frem. Fastspænd strømdysen, og indsæt gasdysen på ny.
Åbngasaskenstrykregulator,ogjustérgasowettil8-10
L/min.
Under svejsningen viser displayet A den effektive
arbejdsstrøm og -spænding. De viste værdier kan være
en anelse anderledes end de indstillede værdier. Det
kan afhænge af forskellige faktorer såsom anvendt
svejseslange, anderledes tykkelse end den nominelle,
afstand mellem strømdysen og svejsematerialet samt
svejsehastighed. Værdierne for strøm og spænding
forbliver lagret på displayet A efter endt svejsning. For at
visedeindstilledeværdiererdetnødvendigtatyttelet
på håndtaget B og trykke på svejseslangens knap uden
at svejse. På displayet A vises værdien for spændingen
uden belastning og strømmen lig med 0.
6 KLARGØRING OG INSTALLATION FOR SVEJS
NING UDEN GAS
Apparatet klargøres til svejsning som forklaret ovenfor,
men i forbindelse med denne form for svejsning skal
følgende indgreb gøres:
Montér en spole med rørtråd til svejsning uden gas, og
vælg den passende synergikurve (E71TGS 0,9 mm). Følg
instruktionerne, der er beskrevet i afsnittet Driftsfunktioner
(PROCESS PARAMS).
Montér en svejseslange, der er egnet til rørtråd, eftersom
denne tråd ikke har nogen gasbeskyttelse og derfor
opvarmer lansen meget mere.
Montér trådfremføringstrissen, der er egnet til en
rørtråd med en diameter på 0,9 mm, og strømdysen på
svejseslangen.
Slut jordkabelets klemme i spolerummet til den
positive pol. Slut klemmen på det kabel, der stikker ud
af huset, til den negative pol.
Slut jordkablets klemme til arbejdsemnet.
7 BESKRIVELSE AF FUNKTIONER SOM VISES PÅ
DISPLAYET A
Machine 305
Version 001
Build Mar 23 2016
Table 001
Information
Når apparatet tændes, viser
displayet A følgende i nogle
øjeblik: Apparatets artikel-
nummer, softwareversion og
udviklingsdato samt syner-
gikurvernes udgavenummer.
(denne information er også
givet i kapitel 7.1 DRIFTSFUNKTIONER).
Straks efter tænding viser displayet A følgende:
Den anvendte synergikurve, svejsefunktionen (2T, 4T eller
3L), funktionen SPOT (hvis den er aktiveret),svejseslangen,
svejseprocessen (SHORT eller PULSERENDE),
svejsestrømmen, svejsetrådens hastighed som meter pr.
minut, svejsespændingen og den anbefalede tykkelse.
Øg eller reducér svejseparametrene ved hjælp af håndtaget
B. Samtlige værdier skifter samtidig på synergisk vis.
For at ændre svejsespændingen V trykker du på håndtaget
B i maks. 2 sekunder, og på displayet vises (Arc Length
eller lysbuens længde) en indstillingsskala med 0 på
midten. Værdien kan ændres mellem -9,9 og +9,9 ved
hjælp af håndtaget B. Tryk kortvarigt på håndtaget B for
at forlade funktionen.
Når værdien ændres, og undermenuen forlades, blinker
en pil ved siden af spændingen V. Hvis pilen peger opad,
er værdien større end den indstillede værdi. Hvis pilen
peger nedad, er værdien mindre.
Fe 0.8mm Ar 18 2CO
2T
5.7m/m
100A
1.4mm16.8 V
MIG
Arc Length
MIN
MAX
0.0V
Fe 0.8mm Ar 18 2CO
2T
7.0m/m
100A
2.4mm21.9 V
MIG
Arc Length
MIN
MAX
0.0V
