C
D
B
A

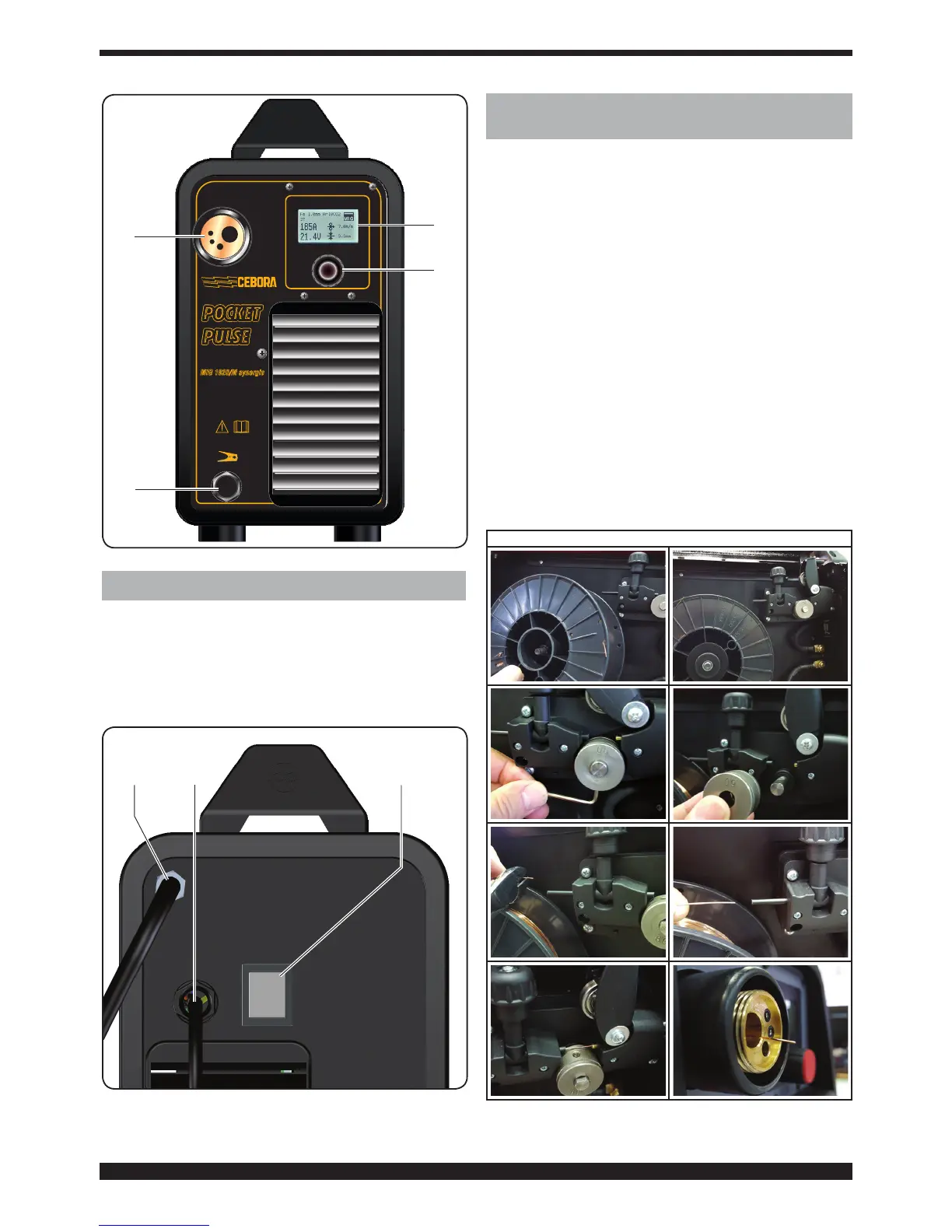

4 KONTROLLER PÅ BAKRE PANEL
E - KOPPLINGSDON MED GASSLANG
F - STRÖMBRYTARE
Startar och stänger av apparaten.
G - NÄTKABEL
E
G F
5 IGÅNGSÄTTNING OCH INSTALLATION FÖR
MIG-SVETSNING MED GAS
Placera svetsen så att det medges en fri luftcirkulation inuti
svetsen och förhindras att det kommer in metalldamm
eller liknande.
• Installationen av apparaten får endast utföras av
kvaliceradpersonal.
• Alla anslutningar måste utföras i enlighet med gällande
normer (IEC/CEI EN 60974-9) och med full respekt för
olycksförebyggande lagar.
• Kontrollera att matningsspänningen överensstämmer
med svetsens nominella spänning.
• Använd skyddssäkringarna som är lämpliga för vad
som anges i tekniska data på märkplåten.
Kontrollera att jordkabeln D inuti spolens utrymme
ansluts till den negativa polen som kommer ut från
höljet.
Polariteten anges med relieftryck vid sidan av de två
klämmorna. Den positiva polen (+) är den högst upp,
närmast trådmataren. Den negativa polen (–) är den
längst ned, närmast jordkabelns utgång.
Anslut jordkabelns D klämma till arbetsstycket.
Öppna sidoluckan. Montera trådspolen enligt följande
anvisningar.
SPOLENS MONTERINGSSEKVENS
fig.1
fig.2
fig.3 fig.4
fig.5 fig.6
fig.7 fig.8
